SEC-ウェーブミル WEZR 11000E型

製品特長・仕様

製品の基本仕様・特長

• 深い隅削りの高能率加工
  SEC-ウェーブミルWEZ型用のインサートを多段配列した切刃長の長いカッタで、深い隅削りにおいて高能率加工が可能
• 優れた耐びびり性能
  鋭利なインサートと不等分割ボディの組み合わせによりびびり振動を抑制
• あらゆる被削材に対応
  鋼、ステンレス鋼、鋳鉄に使用できる汎用材種ACU2500から各被削材専用の材種をラインアップ

ボディの特長

不等分割を採用し耐びびり性能向上

性能・試験情報

BT40主軸機でも安定加工可能

立形M/C BT40

使用設備：立形M/C BT40 被削材：S50C 突出し量：60mm
使用工具：WEZR 11032E3632Z03 （φ32, 3 枚刃× 4 段）
インサート：AOMT 11T308PEER-G（ACU2500）
切削条件：v_c=150m/min, f_z=0.1mm/t, a_p=30mm, Dry

切削性能

• 刃先形状の最適設計と高精度造形技術の組み合わせにより良好な壁面精度

使用設備：立形M/C BT50 被削材：SCM435 突出し量：60mm
使用工具：WEZR 11032E3632Z02 （φ32, 2 枚刃× 4 段）
インサート：AOMT 11T308PEER-G（ACU2500）
切削条件：v_c=160m/min, f_z=0.15mm/t, a_p=30mm, a_e=2mm, Dry

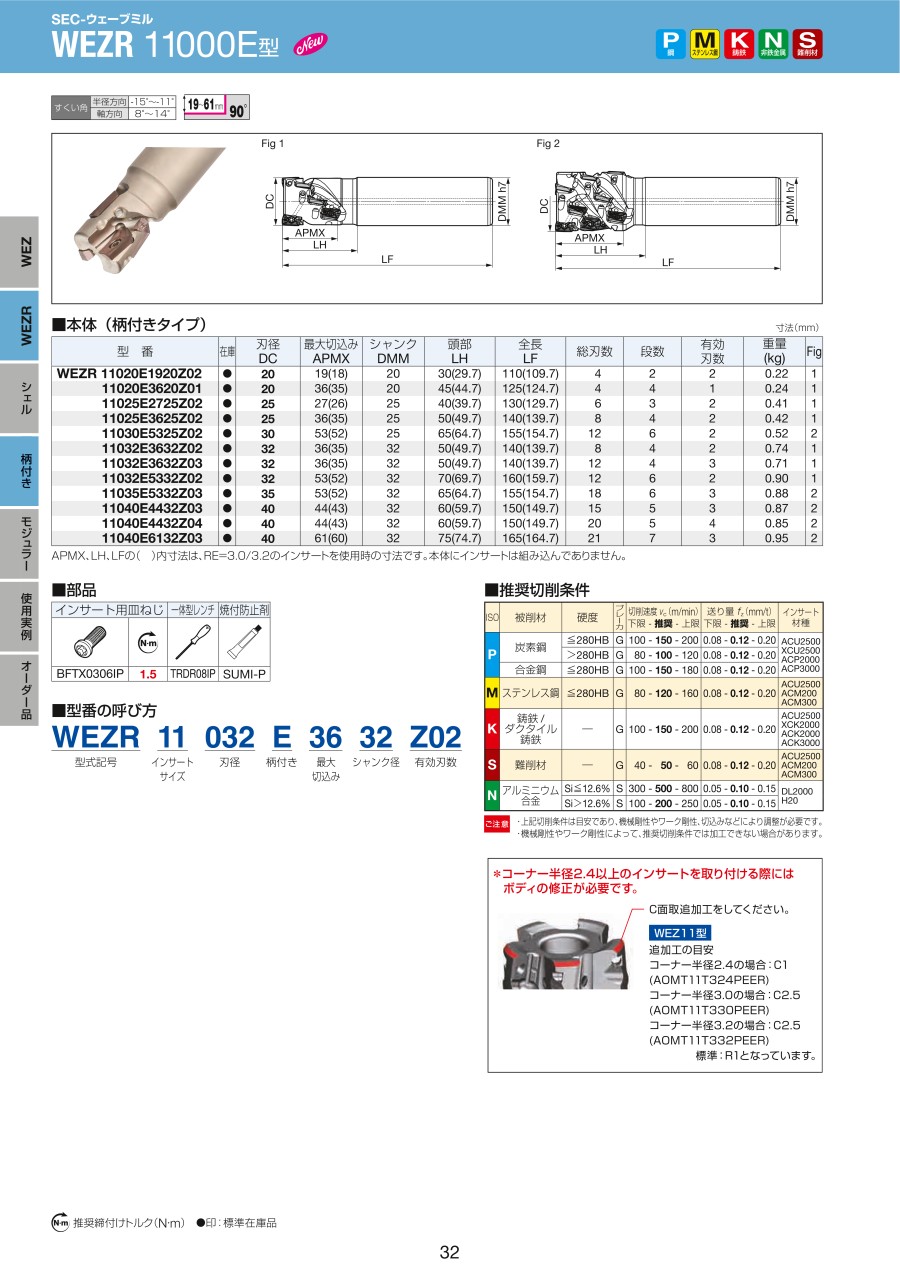

外形図

Fig 1

Fig 2

使用方法・使用事例

使用事例

鋼 SUM24L 機械部品		住友電工ハードメタル社品	他社品
複合加工機	使用工具	WEZR11032E3632Z03	片面2コーナー
	材種	ACU2500	-
	ブレーカ	G	-
	刃径（mm）	32	25
	刃数	3枚×4段	2枚×3段
	vc （m/min）	120	80
	vf （mm/min）	716	102
	fz （mm/t）	0.20	0.05
	ap（mm）	32	32
	ae（mm）	3.0	0.8
	クーラント	Wet	Wet
	結果	びびり発生せず能率12倍以上達成

推奨切削条件

推奨切削条件表

ご注意

• 上記切削条件は目安であり、機械剛性やワーク剛性、切込みなどにより調整が必要です。
• 機械剛性やワーク剛性によって、推奨切削条件では加工できない場合があります。

選定サポート情報

部品

適用領域

ご注意

• 上記切込みは BT50 の工作機械を使用した場合の目安です、BT40 の場合は切込み 50%を目安としてください。
• 工具突出しが L/D=3 の場合は切込みを 50% に、L/D=4 の場合は25%を目安としてください。
• 機械剛性やワーク剛性によって、上記切込みでは加工できない場合があります。
• 切削速度、送り量はデジタルカタログP28、P30、P32、P34、P40、P42をご参照ください。

注意・禁止事項

*コーナー半径2.4以上のインサートを取り付ける際にはボディの修正が必要です。

WEZ11型
追加工の目安
コーナー半径2.4の場合：C1（AOMT11T324PEER）
コーナー半径3.0の場合：C2.5（AOMT11T330PEER）
コーナー半径3.2の場合：C2.5（AOMT11T332PEER）
標準：R1となっています。

インサート取付時のご注意

（1）取付座面や固定用部品を清掃して下さい。
（2）インサートを座面に確実に押えながら、付属のレンチでねじを締め込んで下さい。
（3）ねじは焼付防止剤を塗布し、推奨トルクにて締め付けて下さい。
（4）締め付け後、座面に隙間が無いことを確認して下さい。
