球面座金（SUS）
- 通常単価(税別)
- 3,720円～10,862円
- 税込単価
- 4,092円～11,948円
【特長】・座面の傾斜を吸収し、適正な締付ができます・凹凸セットです
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図
規格表
| 型番 | 材質詳細 | 適合ボルト | A | B | C | D | 質量g |
|---|---|---|---|---|---|---|---|
| SW16SMF | SUS316 | M16 | 30 | 9.3 | 17 | 19 | 32 |
| SW16SSMF | SUS303 | ||||||
| SW20SMF | SUS316 | M20 | 36 | 11.6 | 21 | 23.2 | 55 |
| SW20SSMF | SUS303 | ||||||
| SW24SMF | SUS316 | M24 | 44 | 14.9 | 25 | 28 | 109 |
| SW24SSMF | SUS303 |

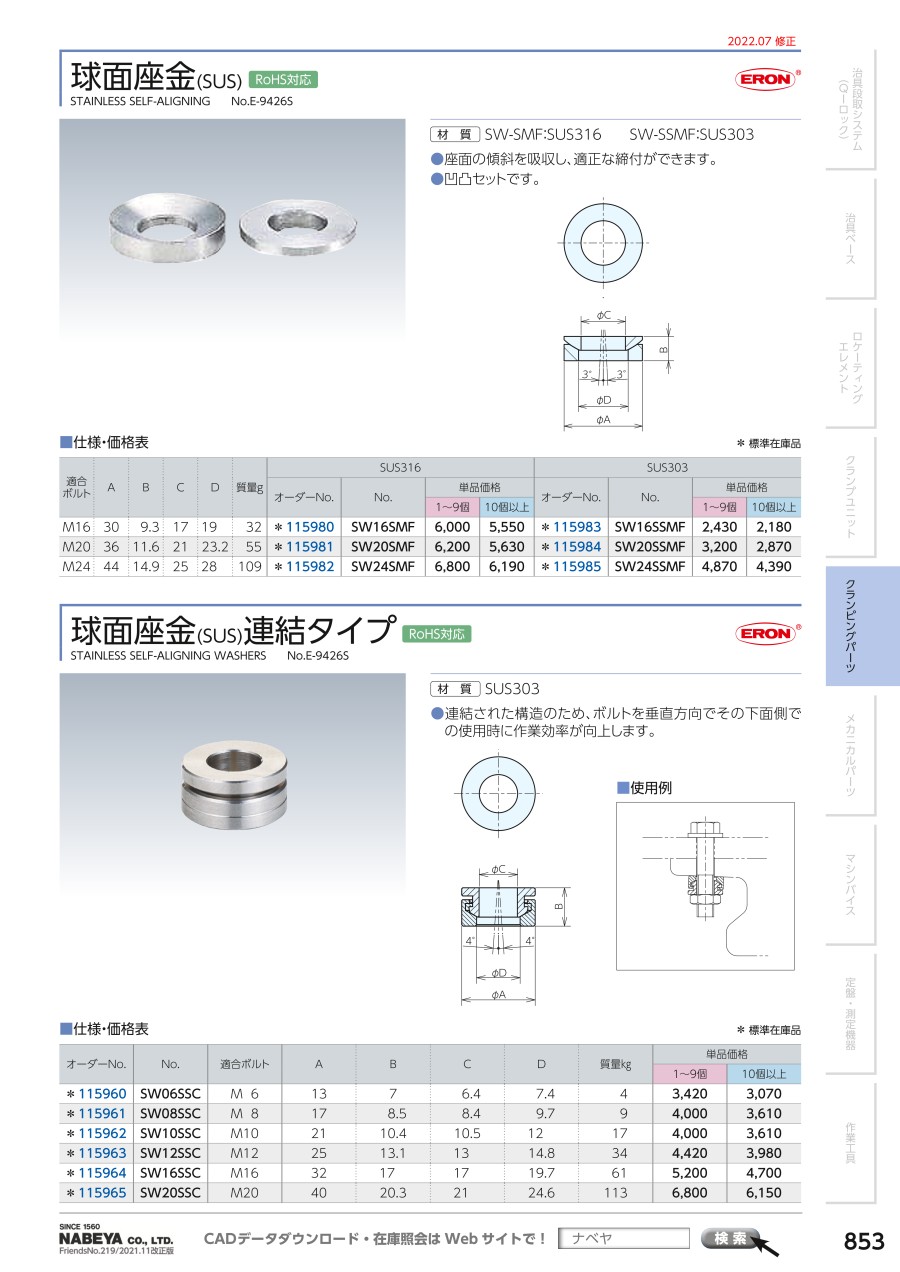

カタログ
