ミニフラットクランプ
- 通常単価(税別)
- 22,039円～43,032円
- 税込単価
- 24,243円～47,335円
【特長】・薄物のクランプに適しています・爪が下方向へ締め込みますからワークの浮上がりがありません
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図
規格表
| No. | 適合 T溝巾 | 締付力kN | A | B | C | D | E | F | G | |
|---|---|---|---|---|---|---|---|---|---|---|
| O1 | O2 | |||||||||
| MNF12 | 12 | 5 | 0.6 | 52 | 18 | 11 | 11 | 1.8 | 26 | 5 |
| MNF14 | 14 | 5.5 | 0.7 | 55 | 22 | 11 | 11 | 1.8 | 28 | 5 |
| MNF16 | 16 | 8 | 0.9 | 68 | 25 | 15 | 15 | 2.5 | 34 | 6 |
| MNF18 | 18 | 9 | 1.0 | 71 | 28 | 14 | 15 | 2.5 | 35.5 | 6 |
| MNF22 | 22 | 16 | 1.9 | 90 | 35 | 19.5 | 20 | 3.5 | 47 | 9 |
| No. | H | I | J | K | L | M（並目） | N（並目） | 質量kg |
|---|---|---|---|---|---|---|---|---|
| MNF12 | 6.5 | 7 | 3 | 7 | 28 | M8×1.25 | M5×0.8 | 0.14 |
| MNF14 | 8 | 8 | 4 | 8 | 35.2 | M8×1.25 | M5×0.8 | 0.28 |
| MNF16 | 8.5 | 9 | 5 | 9 | 40 | M12×1.75 | M6×1.0 | 0.32 |
| MNF18 | 9.5 | 10.5 | 5 | 9 | 54 | M12×1.75 | M6×1.0 | 0.34 |
| MNF22 | 13.5 | 14.5 | 5 | 13.5 | 56.5 | M16×2 | M8×1.25 | 0.74 |

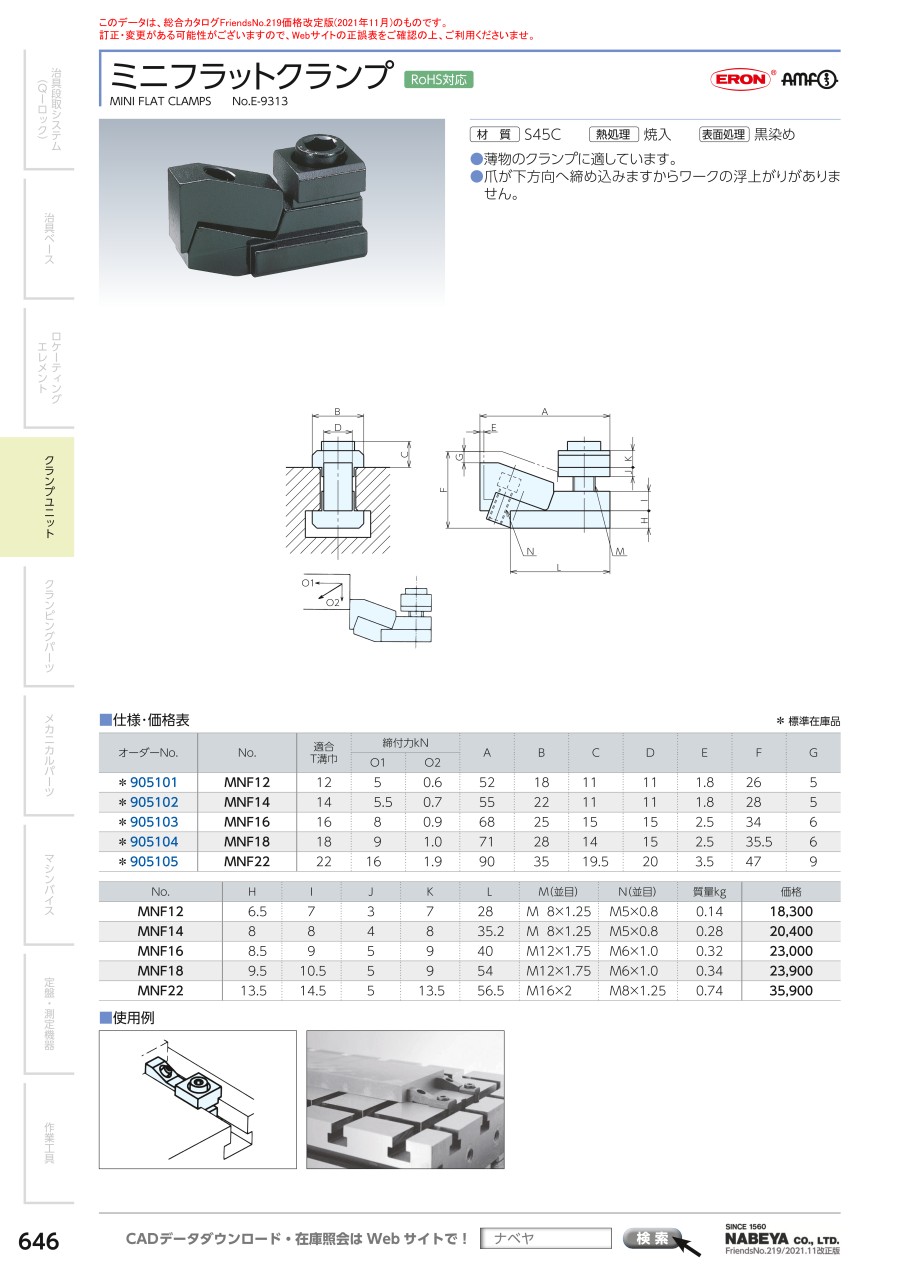

カタログ
