ダイジェット

TAタイラーモジュラーヘッド TLZD形

カタログ |

通常単価(税別): 28,236円～37,095円

税込単価: 31,060円～40,805円

通常出荷日：1日目～3日目

プレス金型や大型構造物のボルト座ぐり穴加工や、干渉物を考慮した座面への加工に最適。【特長】・本体モジュ...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
ホルダにインサートは組み込んでおりません。

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報

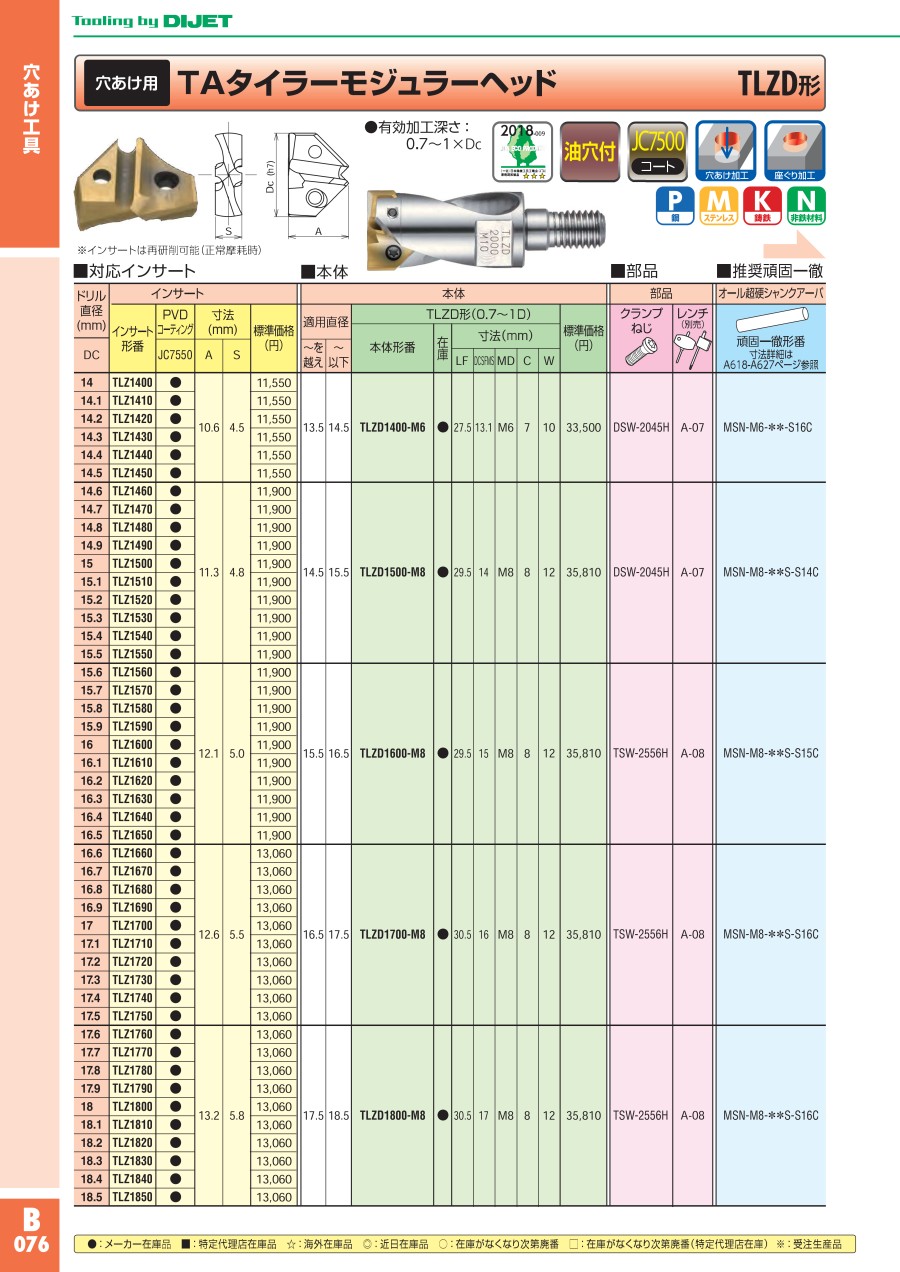

カタログ

外形図

規格表

TLZD形（0.7～1D）						適用直径		ドリル直径（mm）
本体形番	寸法（mm）					～を越え	～以下	ΦDc
本体形番	Lf	ΦDb	MD	C	W	～を越え	～以下	ΦDc
TLZD1600-M8	29.5	15	M8	8	12	15.5	16.5	15.6
								15.7
								15.8
								15.9
								16
								16.1
								16.2
								16.3
								16.4
								16.5
TLZD1800-M8	30.5	17	M8	8	12	17.5	18.5	17.6
								17.7
								17.8
								17.9
								18
								18.1
								18.2
								18.3
								18.4
								18.5
TLZD2100-M10	38.5	20	M10	9	14	20.5	21.5	21
TLZD2100-M10	38.5	20	M10	9	14	20.5	21.5	21.5
TLZD2200-M10	38.5	21	M10	9	14	21.5	22.5	22
TLZD2200-M10	38.5	21	M10	9	14	21.5	22.5	22.5
TLZD2400-M12	43	23	M12	11	19	23.5	24.5	24
TLZD2400-M12	43	23	M12	11	19	23.5	24.5	24.5
TLZD2800-M12	43	27	M12	11	19	27.5	28.5	28
TLZD2800-M12	43	27	M12	11	19	27.5	28.5	28.5
TLZD3000-M16	51	29	M16	12	22	29.5	30.5	30
TLZD3000-M16	51	29	M16	12	22	29.5	30.5	30.5
TLZD3100-M16	51	30	M16	12	22	30.5	31.5	31
TLZD3100-M16	51	30	M16	12	22	30.5	31.5	31.5

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

加工穴深さ（L/D)

(mm)

全長（L1）

(mm)

フランジ径（肩部径）

(mm)

適合ネジ

適合レンチ

最小発注数量

13.6～14.5	13.6～14.5	27.5	13.1	DSW-2045H	A-07（別売）	1個
15.6～16.5	15.6～16.5	29.5	15	TSW-2556H	A-08（別売）	1個
16.6～17.5	16.6～17.5	30.5	16	TSW-2556H	A-08（別売）	1個
17.6～18.5	17.6～18.5	30.5	17	TSW-2556H	A-08（別売）	1個
19.6～20.5	19.6～20.5	38.5	19	TSW-2567H	A-08（別売）	1個
20.6～21.5	20.6～21.5	38.5	20	TSW-2567H	A-08（別売）	1個
21.6～22.5	21.6～22.5	38.5	21	DSW-307H	A-10（別売）	1個
23.6～24.5	23.6～24.5	43	23	DSW-307H	A-10（別売）	1個
25.6～26.5	25.6～26.5	43	25	DSW-309H	A-10（別売）	1個
27.6～28.5	27.6～28.5	43	27	TSW-3510H	A-15（別売）	1個
29.6～30.5	29.6～30.5	51	29	TSW-3510H	A-15（別売）	1個
30.6～31.5	30.6～31.5	51	30	TSW-3512H	A-15（別売）	1個
31.6～32.5	31.6～32.5	51	31	TSW-3512H	A-15（別売）	1個

通常単価(税別) (税込単価)	通常出荷日

28,236円 ( 31,060円 )	1日目
28,525円 ( 31,378円 )	3日目
30,183円 ( 33,201円 )	1日目
28,525円 ( 31,378円 )	3日目
33,200円 ( 36,520円 )	1日目
31,376円 ( 34,514円 )	3日目
31,376円 ( 34,514円 )	3日目
33,119円 ( 36,431円 )	3日目
35,046円 ( 38,551円 )	1日目
33,119円 ( 36,431円 )	3日目
33,119円 ( 36,431円 )	3日目
35,055円 ( 38,561円 )	3日目
37,095円 ( 40,805円 )	1日目

詳細情報

基本情報

基本情報

プレス金型や大型構造物のボルト座ぐり穴加工や、干渉物を考慮した座面への加工に最適。
【特長】
・本体モジュラーヘッドはΦ13.6～Φ32.5をラインナップ。工具径Φ20以下は0.1ミリとび、Φ20超は0.5ミリとびのインサートを揃える。豊富なバリエーションのオール超硬シャンクアーバ「頑固一徹」との組合せにより突出しの長い加工にも対応
・傾斜面や円筒面など不安定な被削材形状への座ぐり・穴あけ加工や交差穴加工を下穴なしの状態からノンステップで行なえる

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
ホルダにインサートは組み込んでおりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TAタイラーモジュラーヘッド TLZD形のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 TAタイラーモジュラーヘッド TLZD形	TAタイラードリル用チップ	TA-EZドリル用チップ	M12下穴加工用TAドリルインサート TTD形	DrillForceMeister用ドリルヘッド SMP形	ヘッド交換式ドリルヘッド DMM形
メーカー	ダイジェット	ダイジェット	ダイジェット	ダイジェット	タンガロイ	タンガロイ
通常価格	28,236円-	9,357円 -	8,077円 -	6,372円	11,030円 -	7,653円 -
通常出荷日	1日目〜	1日目〜	1日目〜	3日目	1日目	1日目〜
油穴（オイルホール）	○	-	-	-	-	-
コーティング・表面処理	JC7550コート	-	-	-	-	-
工具材質	合金鋼	-	-	-	-	-
刃数(枚)	1	-	-	-	-	-
先端角(°)	180	-	-	-	-	-
