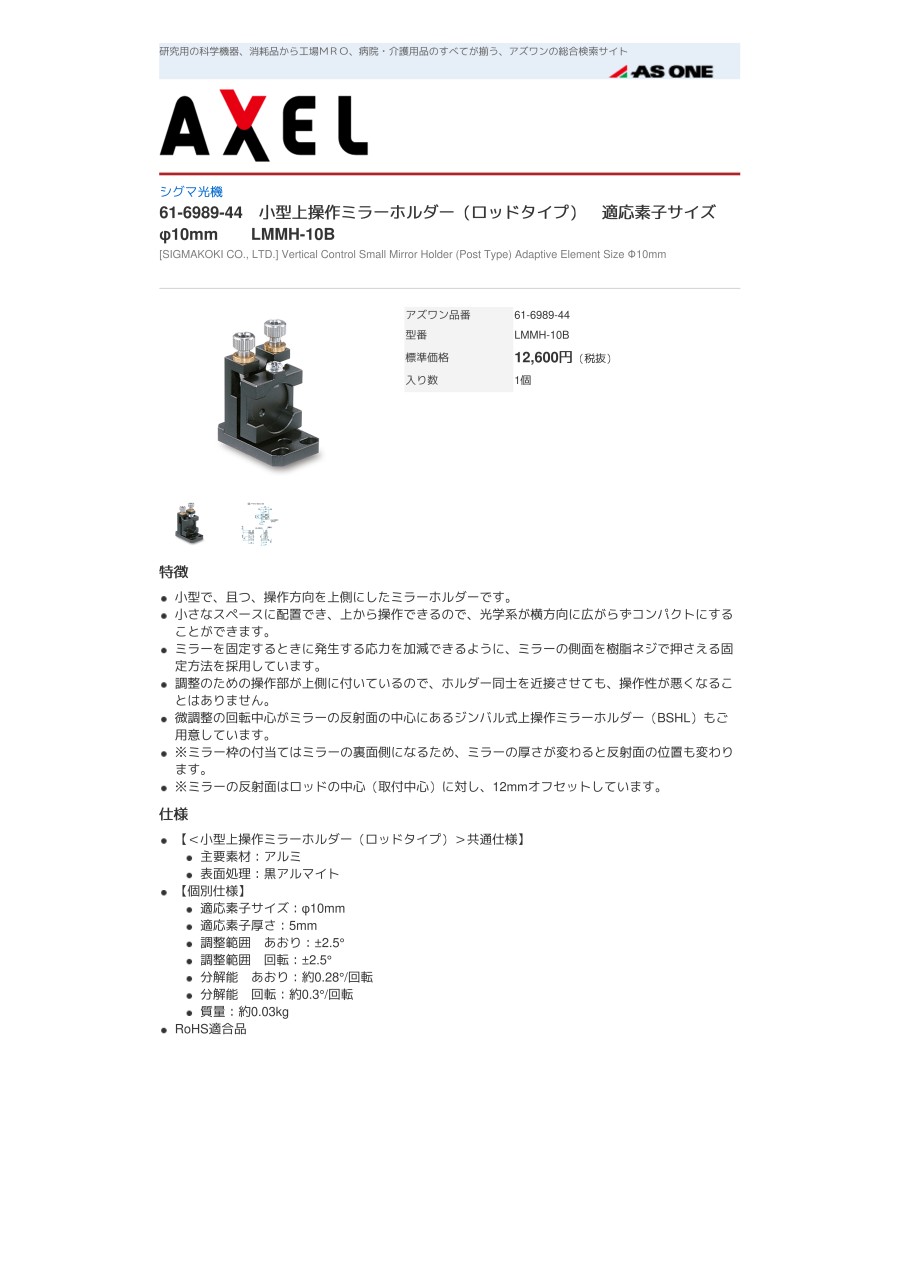

小型上操作ミラーホルダー（ロッドタイプ）
- 通常単価(税別)
- 14,500円
- 税込単価
- 15,950円
通常出荷日：お見積り
【特長】・小型で、且つ、操作方向を上側にしたミラーホルダーです・小さなスペースに配置でき、上から操作で...
詳細を確認- ミラー枠の付当てはミラーの裏面側になるため、ミラーの厚さが変わると反射面の位置も変わります。
ミラーの反射面はロッドの中心（取付中心）に対し、12mmオフセットしています。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
LMMH-10Bの仕様・寸法情報
種類
ミラーホルダ
適用素子種類
円型
円型光学素子サイズ（最大値）(φ)
10
主要素材
アルミ
表面処理
黒アルマイト
適応素子厚さ(mm)
5
調整範囲（あおり）
±2.5°
調整範囲（回転）
±2.5°
分解能（あおり）
約0.28°/回転
分解能（回転）
約0.3°/回転
詳細情報
基本情報
【特長】
・小型で、且つ、操作方向を上側にしたミラーホルダーです
・小さなスペースに配置でき、上から操作できるので、光学系が横方向に広がらずコンパクトにすることができます
・ミラーを固定するときに発生する応力を加減できるように、ミラーの側面を樹脂ネジで押さえる固定方法を採用しています
・調整のための操作部が上側に付いているので、ホルダー同士を近接させても、操作性が悪くなることはありません
ご注意
- ミラー枠の付当てはミラーの裏面側になるため、ミラーの厚さが変わると反射面の位置も変わります。
ミラーの反射面はロッドの中心（取付中心）に対し、12mmオフセットしています。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。小型上操作ミラーホルダー（ロッドタイプ）の型番LMMH-10Bのページです。
型番LMMH-10Bに関する仕様情報を記載しております。
小型上操作ミラーホルダー（ロッドタイプ）のレビュー
この商品のレビューはありません
