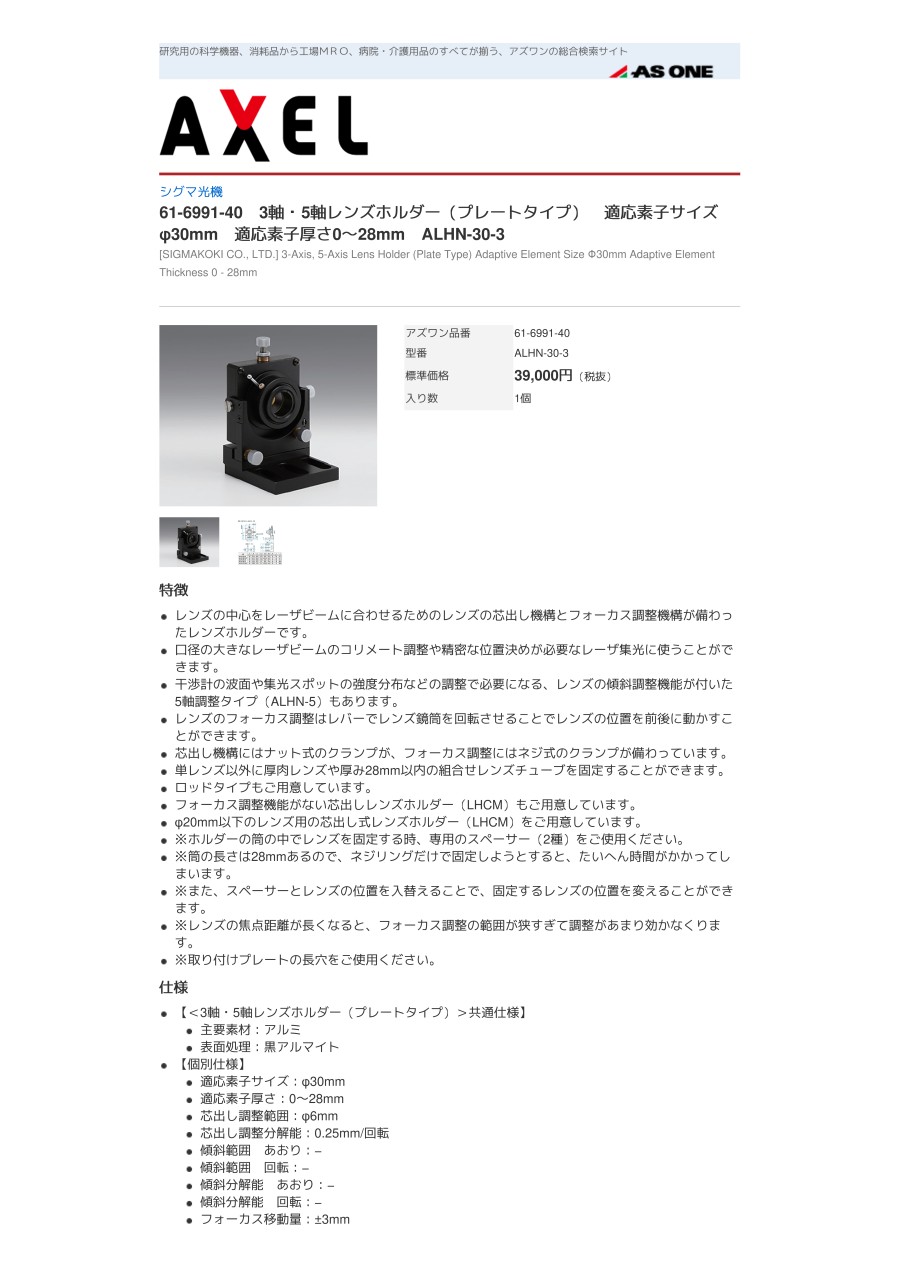

3軸レンズホルダー ALHN-30-3
ご注意
- ホルダーの筒の中でレンズを固定する時、専用のスペーサー（2種）をご使用ください。
筒の長さは28mmあるので、ネジリングだけで固定しようとすると、たいへん時間がかかってしまいます。
スペーサーとレンズの位置を入替えることで、固定するレンズの位置を変えることができます。
レンズの焦点距離が長くなると、フォーカス調整の範囲が狭すぎて調整があまり効かなくります。
取り付けプレートの長穴をご使用ください。
ALHN-30-3の仕様・寸法情報
種類
レンズホルダ
適用素子種類
円型
円型光学素子サイズ（最大値）(φ)
30
主要素材
アルミ
表面処理
黒アルマイト
適応素子厚さ(mm)
0～28
仕様
プレートタイプ
芯出し調整範囲(Φ)
6
芯出し調整分解能
0.25mm/回転
フォーカス調整範囲(mm)
±3
詳細情報
基本情報
【特長】
・レンズの中心をレーザビームに合わせるためのレンズの芯出し機構とフォーカス調整機構が備わったレンズホルダーです
・口径の大きなレーザビームのコリメート調整や精密な位置決めが必要なレーザ集光に使うことができます
・レンズのフォーカス調整はレバーでレンズ鏡筒を回転させることでレンズの位置を前後に動かすことができます
・芯出し機構にはナット式のクランプが、フォーカス調整にはネジ式のクランプが備わっています
・単レンズ以外に厚肉レンズや厚み28mm以内の組合せレンズチューブを固定することができます
ご注意
- ホルダーの筒の中でレンズを固定する時、専用のスペーサー（2種）をご使用ください。
筒の長さは28mmあるので、ネジリングだけで固定しようとすると、たいへん時間がかかってしまいます。
スペーサーとレンズの位置を入替えることで、固定するレンズの位置を変えることができます。
レンズの焦点距離が長くなると、フォーカス調整の範囲が狭すぎて調整があまり効かなくります。
取り付けプレートの長穴をご使用ください。
