三菱マテリアル

FSDUC ディンプルバー DC インサート対応（クーラント穴あり鋼シャンク）

FSDUC ディンプルバー DC インサート対応（クーラント穴あり鋼シャンク）
通常単価(税別)
16,240円～19,958円
税込単価
17,864円～21,954円
通常出荷日：2日目

【特長】・内部クーラント穴を持ち、内部給油方式の設備を使うことで刃先に直接切削油剤を供給可能。切りくず...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

ディンプルバーの特長

シミュレーション解析から生まれた高剛性+軽量ヘッド形状。
たわみ防止と振動減衰効果でびびりをシャットアウト。

FSDUC ディンプルバー DC インサート対応（クーラント穴あり鋼シャンク） ディンプルバーの特長

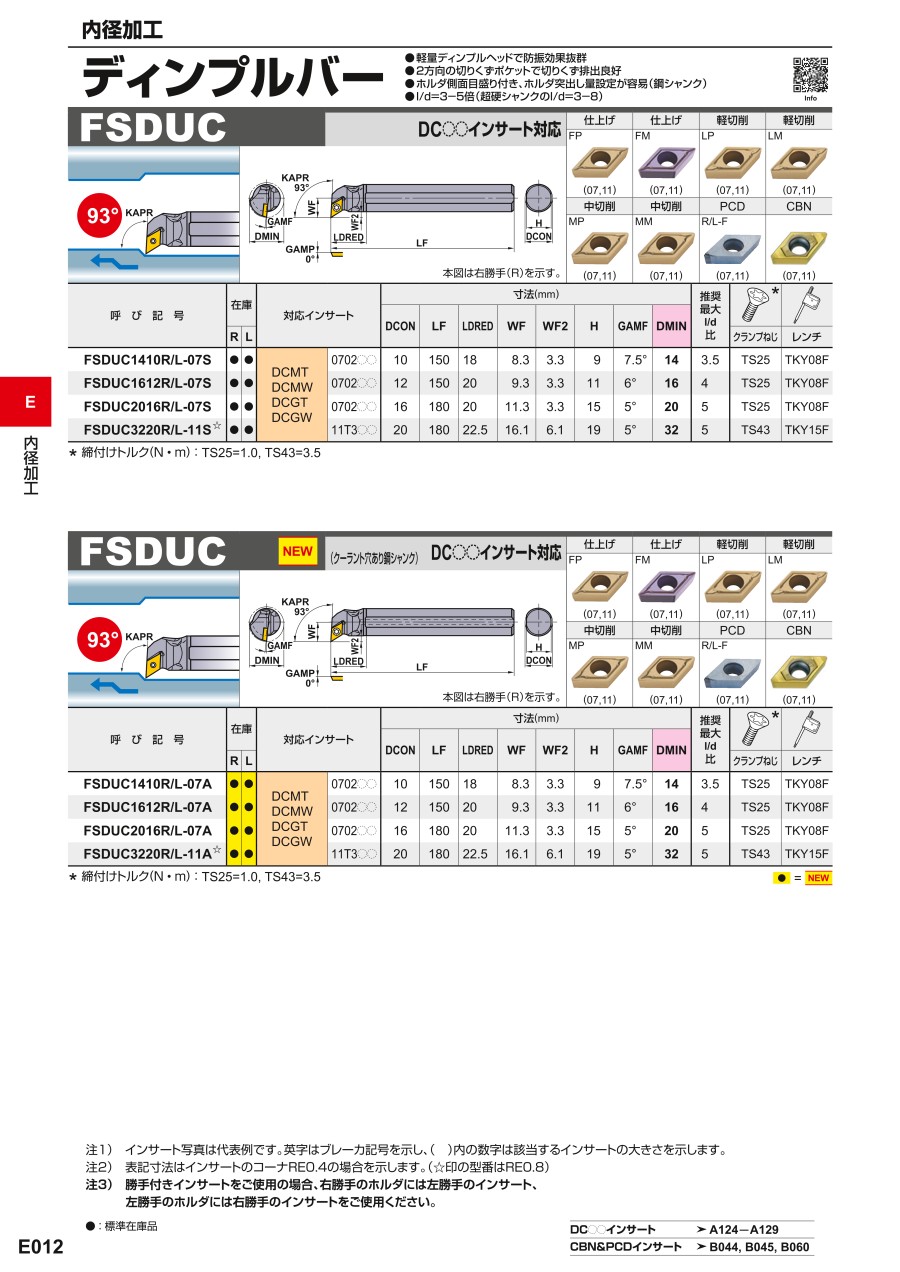

外形図

FSDUC ディンプルバー DC インサート対応（クーラント穴あり鋼シャンク） 外形図

本図は右勝手（R）を示す。

推奨切削条件

推奨切削条件表

FSDUC ディンプルバー DC インサート対応（クーラント穴あり鋼シャンク） 推奨切削条件表

切削条件時の注意

注1） びびりが発生する場合は切削速度を70%に落として加工ください。
注2） FSVJ形をご使用の場合、切込み量はコーナ半径以下にしてご使用ください。
注3） クーラント穴ありのクーラント圧は 1MPa以下を推奨します。

選定サポート情報

ホルダの使い分け

インサート形状デジタル
カタログ
掲載
ページ		ホルダ切込み角シャンク
材質		経済性切刃
強度		倣い
加工		球面加工
奥端面加工		内部
給油		深穴加工
 （L/D≧6）
80°菱形3, 4FSCLC/P○○○S95°スチール ◎
FSCLC/P○○○A95°スチール ◎  ◎
FSCLC/P○○○E95°超硬 ◎  ◎◎
三角形5, 6FSTUP○○○S93°スチール◎
FSTUP○○○A93°スチール◎   ◎
FSTUP○○○E93°超硬◎   ◎◎
55°菱形7, 8FSDUC○○○S93°スチール  ◎
FSDUC○○○A93°スチール  ◎ ◎
FSDUC○○○E93°超硬  ◎ ◎◎
9, 10FSDQC○○○S107.5°スチール  ◎
FSDQC○○○A107.5°スチール  ◎ ◎
FSDQC○○○E107.5°超硬  ◎ ◎◎
トリゴン形11, 12FSWUB/P○○○S93°スチール◎◎
FSWUB/P○○○A93°スチール◎◎  ◎
FSWUB/P○○○E93°超硬◎◎  ◎◎
35°菱形13, 14, 15FSVUB/C○○○S93°スチール  ◎
FSVUB/C○○○A93°スチール  ◎ ◎
FSVPB/C○○○S117.5°スチール  ◎
FSVPB/C○○○A117.5°スチール  ◎ ◎
FSVJB/C○○○S142°スチール   ◎

型番リスト

表示件数
  • 1
    • 型番
    FSDUC1410L-07A
    FSDUC1410R-07A
    FSDUC1612L-07A
    FSDUC1612R-07A
    FSDUC2016L-07A
    FSDUC2016R-07A
    FSDUC3220L-11A
    FSDUC3220R-11A

    適合チップ切れ刃長

    勝手

    最小加工径

    (mm)

    突き出し長さ（L/D)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    適合チップ

    クランプねじ

    レンチ

    基準コーナーR（ノーズR）

    推奨締付けトルク

    (N・m)

    		最小発注数量
    07
    左
    14
    3.5
    10
    150
    9
    DCMT0702〇〇、DCMW0702〇〇、DCGT0702〇〇、DCGW0702〇〇
    TS25
    TKY08F
    0.4mm
    1
    1個
    07
    右
    14
    3.5
    10
    150
    9
    DCMT0702〇〇、DCMW0702〇〇、DCGT0702〇〇、DCGW0702〇〇
    TS25
    TKY08F
    0.4mm
    1
    1個
    07
    左
    16
    4
    12
    150
    11
    DCMT0702〇〇、DCMW0702〇〇、DCGT0702〇〇、DCGW0702〇〇
    TS25
    TKY08F
    0.4mm
    1
    1個
    07
    右
    16
    4
    12
    150
    11
    DCMT0702〇〇、DCMW0702〇〇、DCGT0702〇〇、DCGW0702〇〇
    TS25
    TKY08F
    0.4mm
    1
    1個
    07
    左
    20
    5
    16
    180
    15
    DCMT0702〇〇、DCMW0702〇〇、DCGT0702〇〇、DCGW0702〇〇
    TS25
    TKY08F
    0.4mm
    1
    1個
    07
    右
    20
    5
    16
    180
    15
    DCMT0702〇〇、DCMW0702〇〇、DCGT0702〇〇、DCGW0702〇〇
    TS25
    TKY08F
    0.4mm
    1
    1個
    11
    左
    32
    5
    20
    180
    19
    DCMT11T3〇〇、DCMW11T3〇〇、DCGT11T3〇〇、DCGW11T3〇〇
    TS43
    TKY15F
    0.8mm
    3.5
    1個
    11
    右
    32
    5
    20
    180
    19
    DCMT11T3〇〇、DCMW11T3〇〇、DCGT11T3〇〇、DCGW11T3〇〇
    TS43
    TKY15F
    0.8mm
    3.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    16,240円
    ( 17,864円 )
    2日目
    16,240円
    ( 17,864円 )
    2日目
    16,826円
    ( 18,509円 )
    2日目
    16,826円
    ( 18,509円 )
    2日目
    17,740円
    ( 19,514円 )
    2日目
    17,740円
    ( 19,514円 )
    2日目
    19,958円
    ( 21,954円 )
    2日目
    19,958円
    ( 21,954円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・内部クーラント穴を持ち、内部給油方式の設備を使うことで刃先に直接切削油剤を供給可能。切りくずをスムーズに排出し、切削熱を逃がす
    ・鋼シャンクを使用することで超硬シャンクタイプよりも経済的

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
