GYシリーズ PSC 00°ストレートホルダ 外径・ 端面加工用

製品特長・仕様

製品の基本仕様・特長

GYシリーズ既存モジュラーブレードが搭載可能
刃幅や溝入れ深さの選択が豊富で、様々な加工に対応可能

推奨最大クーラント圧 : 1Mpa

取付けサイズ DCONMS
PSC40, PSC50, PSC63

性能・試験情報

炭素鋼S45C 横送り加工 仕上げ面比較

GYシリーズは突出しが短いモジュラーブレードを使用することで、特に横送り加工時に優れた剛性を発揮する。

＜切削条件＞
被削材 : S45C φ150mm
刃 幅 : 3mm
切削速度 : vc = 180m/min
加工形態 : 横送り加工  湿式切削  外部給油（クーラント圧 1.0Mpa）

PSC取付繰返し精度

工具交換時の繰返し精度が3軸ともに±2μm以下を実現しました。

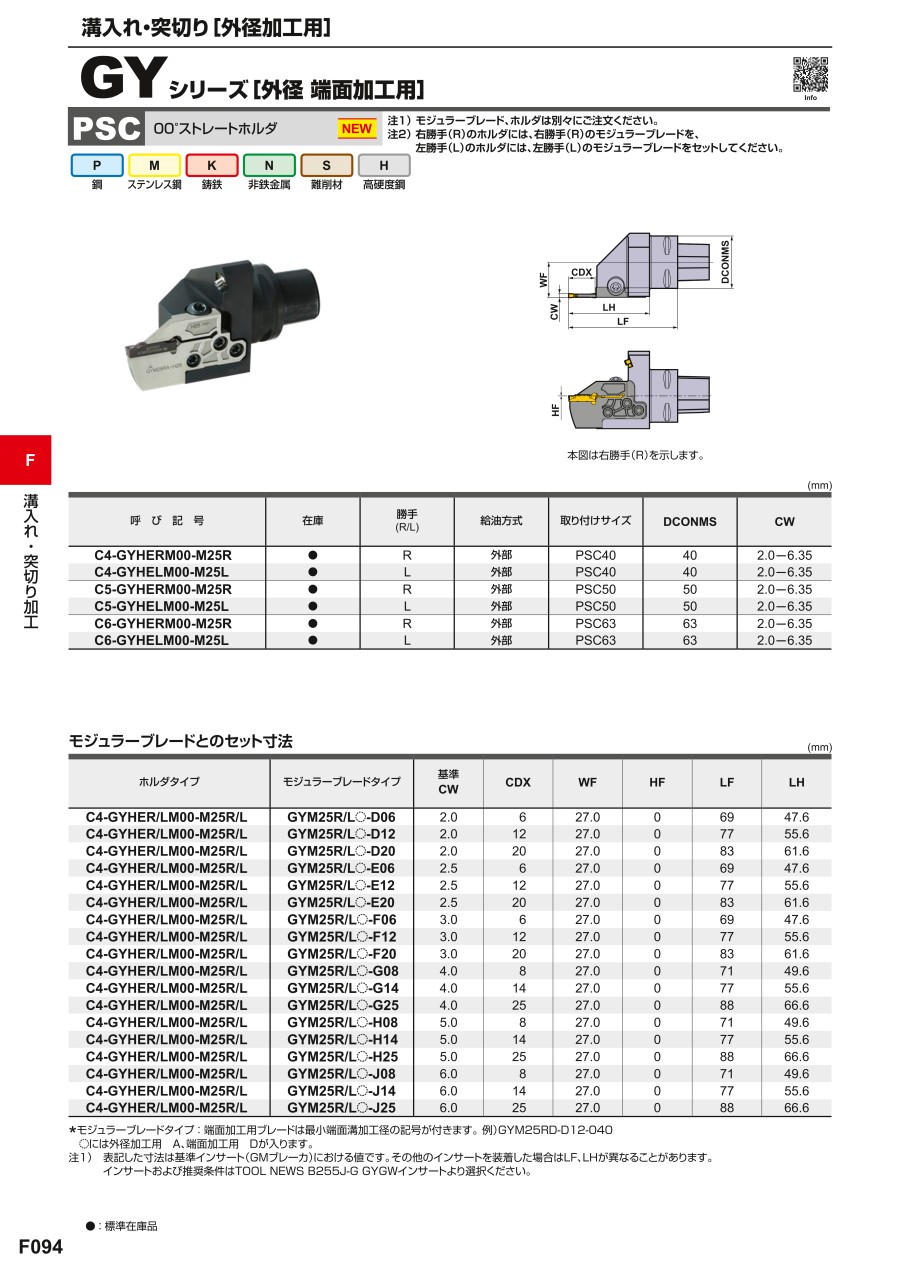

外形図

本図は右勝手（R）を示します。

推奨切削条件

適用被削材

選定サポート情報

対応部品

* 締付けトルク（N・m） : GY06013M=6.0, TS55=5.0
   ノズル交換キー : NZKH050S（別売り）

注意・禁止事項

右勝手（R）のホルダには、右勝手（R）のモジュラーブレードを、左勝手（L）のホルダには、左勝手（L）のモジュラーブレードをセットしてください。
