iMX-B4WH-S クーラントホール付き4枚刃ワイドボールヘッド

製品特長・仕様

製品の基本仕様・特長

EP7020

ステンレス鋼をはじめとする難削材加工に最適な次世代コーティング

iMX-B4WH-S  アンダーカット・内曲面形状に

性能・試験情報

SUS630 縦方向送りびびり振動抑制比較

＜切削条件＞
被削材 : SUS630
使用工具 : IMX10B4WH12008S
送り量 : fz=0.03mm/t.
切込み量 : ae=0.3mm
突出し長さ : 60mm, L/D=5
加工形態 : 内部給油（エマルション）

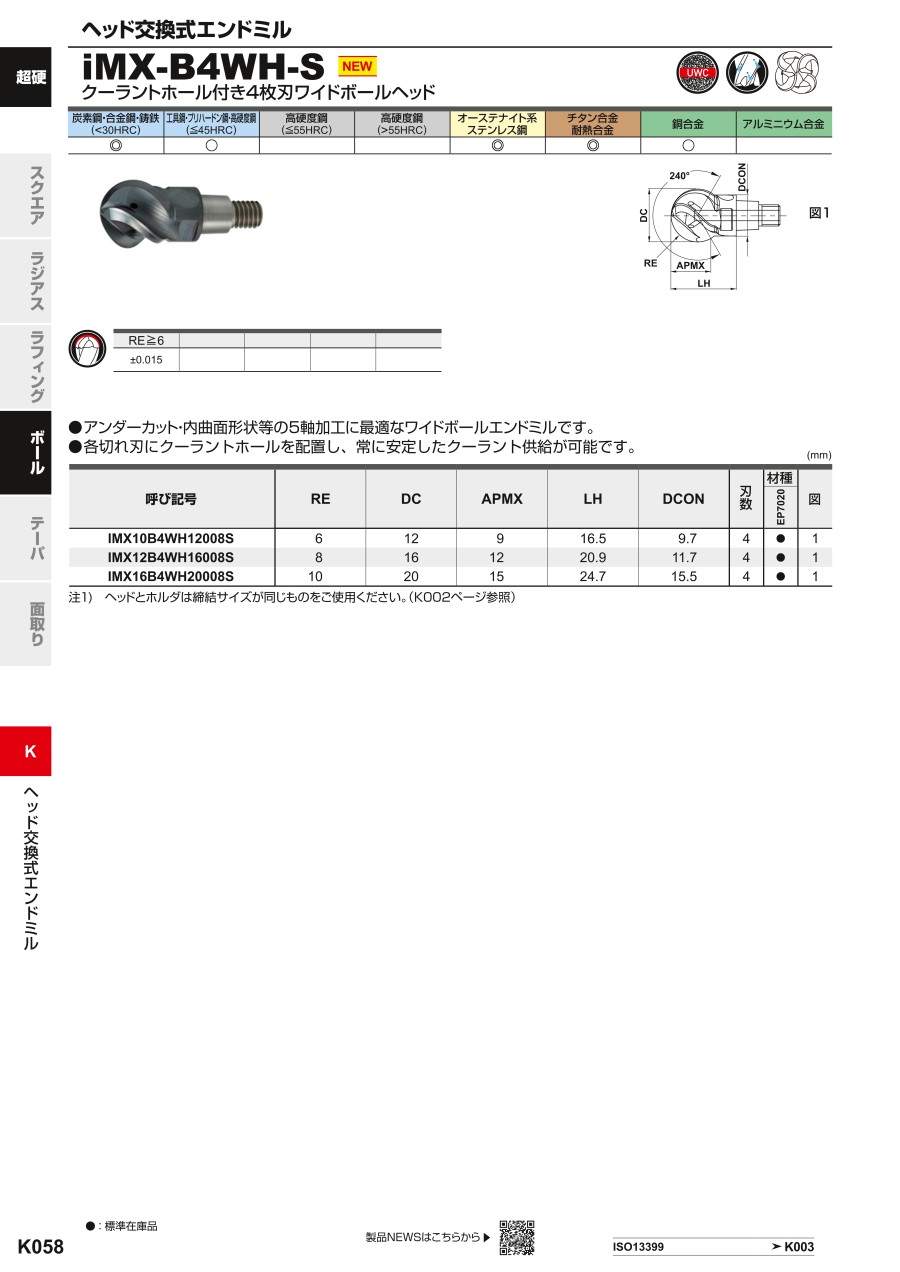

外形図

使用方法・使用事例

使用方法

ヘッド取付け要領

1. きれいなウエスなどで、ヘッド／ホルダのテーパ面／端面の油分・ほこりなどを取り除いてください。

2. 締め付ける際、刃先に直接素手で触れるとけがをする可能性があるので、保護手袋など保護具を使用してください。
   すきまが残った状態から付属のレンチを使用して、ヘッドとホルダの端面が密着するまで締め付けてください。

3. 必要となる推奨トルクに達する角度は下表を参考にしてください。
   より厳密に管理する場合はトルクレンチを使って、下表のトルクで締め付けてください。

対応ヘッド	参考締付け角α	推奨締付けトルク （N・m）
IMX10□	50°	10
IMX12□	50°	15
IMX16□	50°	30
IMX20□	40°	50
IMX25□	35°	75

注1） 必ず付属のレンチをご使用ください。（一般のレンチとは厚みが異なります）

推奨切削条件

推奨切削条件表

内面形状仕上げ加工, アンダーカット加工 （L/D=3）

内面形状仕上げ加工, アンダーカット加工 （L/D=5）

内面形状仕上げ加工, アンダーカット加工 （L/D=7）

切削条件時の注意

注1） 機械や被削材の剛性がない場合、びびり振動が発生することがあります。その際は、上表の回転速度、送り速度、切込み量を調整してください。
注2） 切込み量が小さい場合、回転速度と送り速度を上げることができます。
注3） 突き出しL/Dが5を超える場合は、テーパネックタイプホルダの使用を推奨します。
注4） ステンレス鋼、チタン合金、耐熱合金などの加工には、水溶性切削油剤の使用が効果的です。

適用被削材

選定サポート情報

ヘッド
