株洲工具

超硬ソリッドエンドミル 超ロング刃長スクエア 4枚刃 GM-4EX

超硬ソリッドエンドミル 超ロング刃長スクエア 4枚刃 GM-4EX
未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

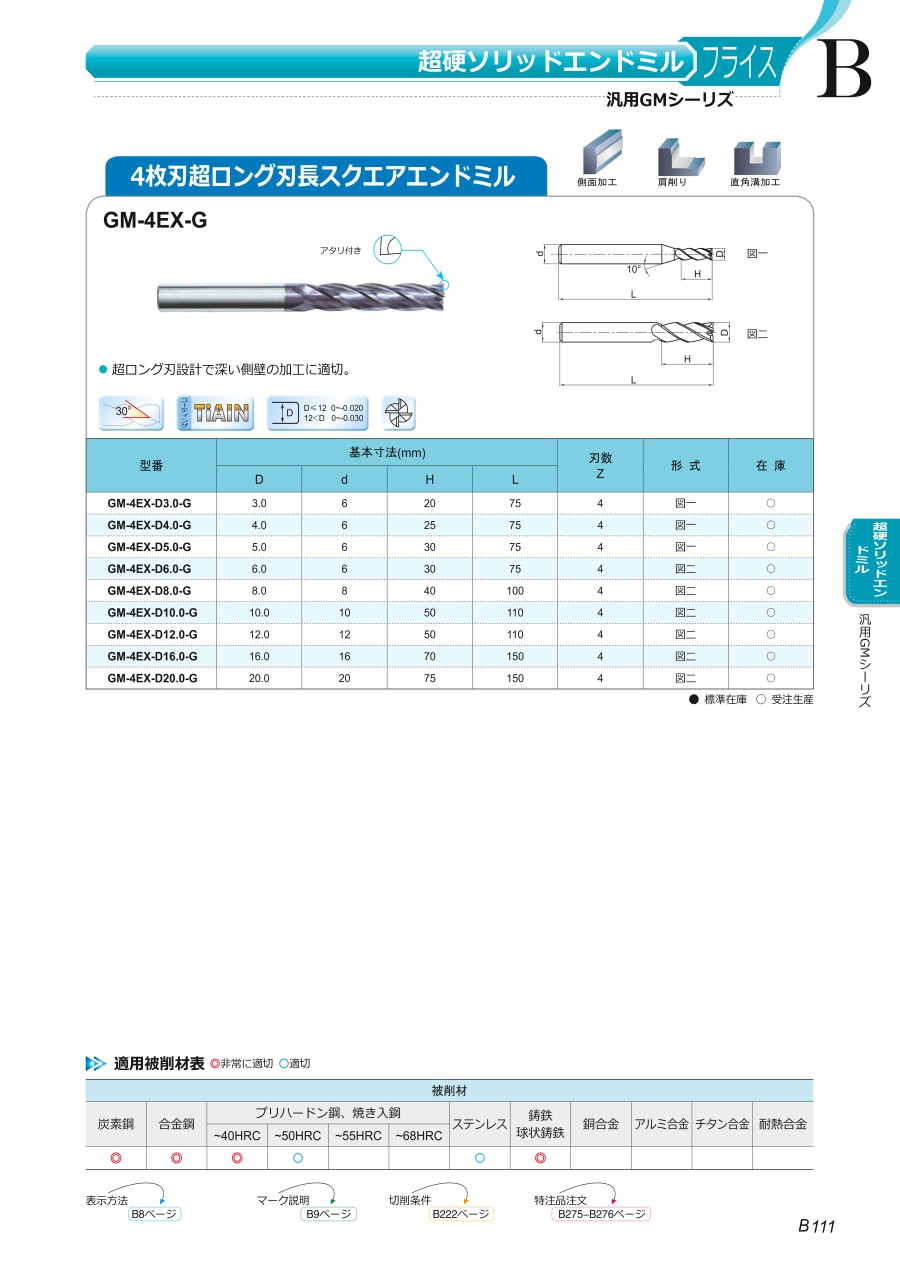

外形図

図一

図二

規格表

型番基本寸法（mm）刃数
Z		形式
DdHL
GM-4EX-D3.0-G3.0620754図一
GM-4EX-D6.0-G6.0630754図二
GM-4EX-D8.0-G8.08401004図二
GM-4EX-D10.0-G10.010501104図二
GM-4EX-D12.0-G12.012501104図二
GM-4EX-D16.0-G16.016701504図二
GM-4EX-D20.0-G20.020751504図二

型番リスト

表示件数
  • 1
    • 型番
    GM-4EX-D3.0-G
    GM-4EX-D6.0-G
    GM-4EX-D8.0-G
    GM-4EX-D10.0-G
    GM-4EX-D12.0-G
    GM-4EX-D16.0-G
    GM-4EX-D20.0-G

    刃径

    (mm)

    刃長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク径公差

    		最小発注数量
    3
    20
    6
    75
    -0.020～0
    1個
    6
    30
    6
    75
    -0.020～0
    1個
    8
    40
    8
    100
    -0.020～0
    1個
    10
    50
    10
    110
    -0.020～0
    1個
    12
    50
    12
    110
    -0.020～0
    1個
    16
    70
    16
    150
    -0.030～0
    1個
    20
    75
    20
    150
    -0.030～0
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    おすすめの代替相当品
    3,328円
    ( 3,661円 )
    3日目

    XAL-VHEM4XL3

    3,375円
    ( 3,713円 )
    3日目

    XAL-VHEM4XL6

    7,345円
    ( 8,080円 )
    3日目

    XAL-VHEM4XL8

    10,404円
    ( 11,444円 )
    3日目

    XAL-VHEM4XL10

    18,191円
    ( 20,010円 )
    3日目

    XAL-VHEM4XL12

    46,023円
    ( 50,625円 )
    3日目

    -

    63,620円
    ( 69,982円 )
    3日目

    -

  • 1

    • 詳細情報

    基本情報

    【特長】
    ・超ロング刃設計で深い側壁の加工に適切
    ・汎用GMシリーズ

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    超硬ソリッドエンドミル 超ロング刃長スクエア 4枚刃 GM-4EXのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    超硬ソリッドエンドミル 超ロング刃長スクエア 4枚刃 GM-4EX
    超硬ソリッドエンドミル 4枚刃 GM-4E
    超硬ソリッドエンドミル ロングシャンク 4枚刃 GM-4EL
    超硬ソリッドエンドミル 2枚刃 GM-2F
    超硬ソリッドエンドミル ロングシャンク 2枚刃 GM-2EL
    超硬ソリッドエンドミル 6枚刃 GM-6E
    メーカー株洲工具株洲工具株洲工具株洲工具株洲工具株洲工具
    通常価格3,328円-1,674円 -3,215円 -1,674円 -3,215円 -3,165円 -
    通常出荷日3日目在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜3日目〜
    加工用途（加工形状）側面 / 溝側面 / 溝側面 / 溝側面 / 溝側面 / 溝側面 / 溝
    工具材質超硬超硬超硬超硬超硬超硬
    被削材一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄
    ねじれ角標準ネジレ(30～44°)強ネジレ(45～60°)強ネジレ(45～60°)標準ネジレ(30～44°)標準ネジレ(30～44°)強ネジレ(45～60°)
    コーティング鋼用鋼用鋼用鋼用鋼用鋼用
