ノガ・ウォーターズ

スパイラル溝新世代型ステップドリル CBN研磨 CJSタイプ

カタログ

通常単価(税別): 9,298円～55,364円

税込単価: 10,228円～60,900円

通常出荷日：3日目

【特長】・ノガ新世代型ステップドリルは最適なヘリックスアングルによって、アキシャル方向の送り圧を減少さ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

規格表

型番	サイズ番号	穴あけ範囲 Φd-ΦD mm	穴あけ範囲（詳細） Φmm	全長 L1 mm	ステップ数	柄径 ΦS mm	コーティング・表面処理
CJS40120	0/9	4.0-12.00	4.0/5.0/6.0/7.0/8.0/9.0/10.0/ 11.0/12.0	65.0	9	6.0	ハイス+ノンコート
CJS40120C							コバルトハイス+ノンコート
CJS40120T							ハイス+TiNコート
CJS40200	1	4.0-20.00	4.0/6.0/8.0/10.0/12.0/14.0/ 16.0/18.0/20.0	75.0	9	8.0	ハイス+ノンコート
CJS40200C							コバルトハイス+ノンコート
CJS40200T							ハイス+TiNコート
CJS40300	2	4.0-30.00	4.0/6.0/8.0/10.0/12.0/14.0/ 16.0/18.0/20.0/22.0/24.0/26.0/ 28.0/30.0	100.0	14	10.0	ハイス+ノンコート
CJS40300C							コバルトハイス+ノンコート
CJS40300T							ハイス+TiNコート
CJS40390	5	4.0-39.00	4.0/6.0/12.0/15.0/18.0/21.0/ 24.0/27.0/30.0/33.0/36.0/39.0	107.0	13	10.0	ハイス+ノンコート
CJS40390C							コバルトハイス+ノンコート
CJS40390T							ハイス+TiNコート
CJS60370	9	6.0-37.00	6.0/9.0/12.5（PG7）/ 15.2（PG9）/18.6（PG11）/ 20.4（PG13.5）/22.5（P16G）/ 26.0/28.3（PG21）/30.5/ 34.0/37.0（PG29）	100.0	12	10.0	ハイス+ノンコート
CJS60370C							コバルトハイス+ノンコート
CJS60370T							ハイス+TiNコート
CJS65325C	18	6.5-32.50	6.5/8.5/10.5/12.7/ 15.2（PG9）/16.2/ 18.6（PG11）/20.4（PG13.5）/ 22.5（P16G）/25.5/ 28.3（PG21）/32.5	91.0	12	10.0	コバルトハイス+ノンコート

ノガ新世代型ステップドリルセット（3本組）

型番	セット内容
CJS3026	CJSハイスステップドリル 0/9、1、2 各1本
CJS3026C	CJSコバルトハイスステップドリル 0/9、1、2 各1本
CJS3026T	CJSTiNコーティングステップドリル 0/9、1、2 各1本

型番リスト

表示件数

型番

穴あけ寸法（最大～最小）

(mm)

段数（最小～最大）

(段)

全長（最小～最大）

(mm)

シャンク径・MT No（最小～最大）

工具材質

コーティング・表面処理

単品/セット

穴あけ寸法（詳細）

(mm)

セット内容（付属品）

最小発注数量

4.0～30.00	9～14	65.0～100.0	6.0～10.0mm	ハイス	ノンコート	セット	サイズ番号0/9：4.0/5.0/6.0/7.0/8.0/9.0/10.0/11.0/12.0、サイズ番号1：4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0、サイズ番号2：4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0/22.0/24.0/26.0/28.0/30.0	CJSハイスステップドリル 0/9、1、2各1本	1個
4.0～30.00	9～14	65.0～100.0	6.0～10.0mm	コバルトハイス	ノンコート	セット	サイズ番号0/9：4.0/5.0/6.0/7.0/8.0/9.0/10.0/11.0/12.0、サイズ番号1：4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0、サイズ番号2：4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0/22.0/24.0/26.0/28.0/30.0	CJSコバルトハイスステップドリル 0/9、1、2各1本	1個
4.0～30.00	9～14	65.0～100.0	6.0～10.0mm	ハイス	チタン（窒化チタン）	セット	サイズ番号0/9：4.0/5.0/6.0/7.0/8.0/9.0/10.0/11.0/12.0、サイズ番号1：4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0、サイズ番号2：4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0/22.0/24.0/26.0/28.0/30.0	CJSTiNコーティングステップドリル 0/9、1、2各1本	1個
4.0～12.00	9	65	6.0mm	ハイス	ノンコート	単品	4.0/5.0/6.0/7.0/8.0/9.0/10.0/11.0/12.0	-	1個
4.0～12.00	9	65	6.0mm	コバルトハイス	ノンコート	単品	4.0/5.0/6.0/7.0/8.0/9.0/10.0/11.0/12.0	-	1個
4.0～12.00	9	65	6.0mm	ハイス	チタン（窒化チタン）	単品	4.0/5.0/6.0/7.0/8.0/9.0/10.0/11.0/12.0	-	1個
4.0～20.00	9	75	8.0mm	ハイス	ノンコート	単品	4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0	-	1個
4.0～20.00	9	75	8.0mm	コバルトハイス	ノンコート	単品	4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0	-	1個
4.0～20.00	9	75	8.0mm	ハイス	チタン（窒化チタン）	単品	4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0	-	1個
4.0～30.00	14	100	10.0mm	ハイス	ノンコート	単品	4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0/22.0/24.0/26.0/28.0/30.0	-	1個
4.0～30.00	14	100	10.0mm	コバルトハイス	ノンコート	単品	4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0/22.0/24.0/26.0/28.0/30.0	-	1個
4.0～30.00	14	100	10.0mm	ハイス	チタン（窒化チタン）	単品	4.0/6.0/8.0/10.0/12.0/14.0/16.0/18.0/20.0/22.0/24.0/26.0/28.0/30.0	-	1個
4.0～39.00	13	107	10.0mm	ハイス	ノンコート	単品	4.0/6.0/12.0/15.0/18.0/21.0/24.0/27.0/30.0/33.0/36.0/39.0	-	1個
4.0～39.00	13	107	10.0mm	コバルトハイス	ノンコート	単品	4.0/6.0/12.0/15.0/18.0/21.0/24.0/27.0/30.0/33.0/36.0/39.0	-	1個
4.0～39.00	13	107	10.0mm	ハイス	チタン（窒化チタン）	単品	4.0/6.0/12.0/15.0/18.0/21.0/24.0/27.0/30.0/33.0/36.0/39.0	-	1個
6.0～37.00	12	100	10.0mm	ハイス	ノンコート	単品	6.0/9.0/12.5（PG7）/15.2（PG9）/18.6（PG11）/20.4（PG13.5）/22.5（P16G）/26.0/28.3（PG21）/30.5/34.0/37.0（PG29）	-	1個
6.0～37.00	12	100	10.0mm	コバルトハイス	ノンコート	単品	6.0/9.0/12.5（PG7）/15.2（PG9）/18.6（PG11）/20.4（PG13.5）/22.5（P16G）/26.0/28.3（PG21）/30.5/34.0/37.0（PG29）	-	1個
6.0～37.00	12	100	10.0mm	ハイス	チタン（窒化チタン）	単品	6.0/9.0/12.5（PG7）/15.2（PG9）/18.6（PG11）/20.4（PG13.5）/22.5（P16G）/26.0/28.3（PG21）/30.5/34.0/37.0（PG29）	-	1個
6.5～32.50	12	91	10.0mm	コバルトハイス	ノンコート	単品	6.5/8.5/10.5/12.7/15.2（PG9）/16.2/18.6（PG11）/20.4（PG13.5）/22.5（P16G）/25.5/28.3（PG21）/32.5	-	1個

通常単価(税別) (税込単価)	通常出荷日

31,886円 ( 35,075円 )	3日目
46,682円 ( 51,350円 )	3日目
55,364円 ( 60,900円 )	3日目
9,298円 ( 10,228円 )	3日目
9,958円 ( 10,954円 )	3日目
11,057円 ( 12,163円 )	3日目
9,771円 ( 10,748円 )	3日目
12,933円 ( 14,226円 )	3日目
15,069円 ( 16,576円 )	3日目
11,335円 ( 12,469円 )	3日目
20,588円 ( 22,647円 )	3日目
27,655円 ( 30,421円 )	3日目
25,887円 ( 28,476円 )	3日目
29,468円 ( 32,415円 )	3日目
43,299円 ( 47,629円 )	3日目
15,606円 ( 17,167円 )	3日目
32,812円 ( 36,093円 )	3日目
41,512円 ( 45,663円 )	3日目
24,426円 ( 26,869円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ノガ新世代型ステップドリルは最適なヘリックスアングルによって、アキシャル方向の送り圧を減少させ、ドリリング時間を大幅に短縮しました
・先端ドリル部のポイントカット形状がセンタリングを容易にしています
・切粉の排出に優れ、切削熱を低下させるため、仕上がりがきれいになります

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

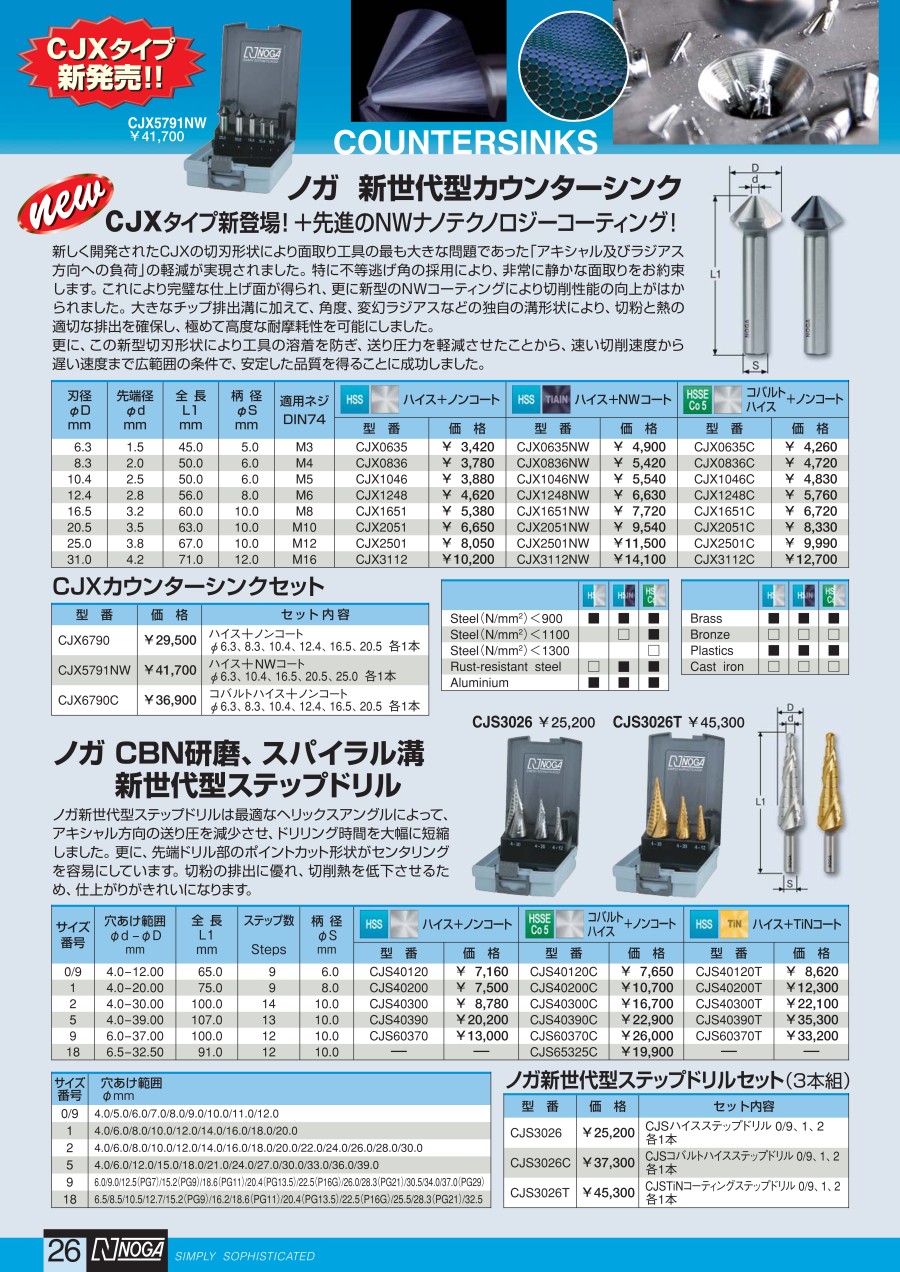

カタログ (見開き版)
