MOLDINO(モルディノ・旧三菱日立ツール)

エポックリブ溝加工用テーパーボールエンドミル

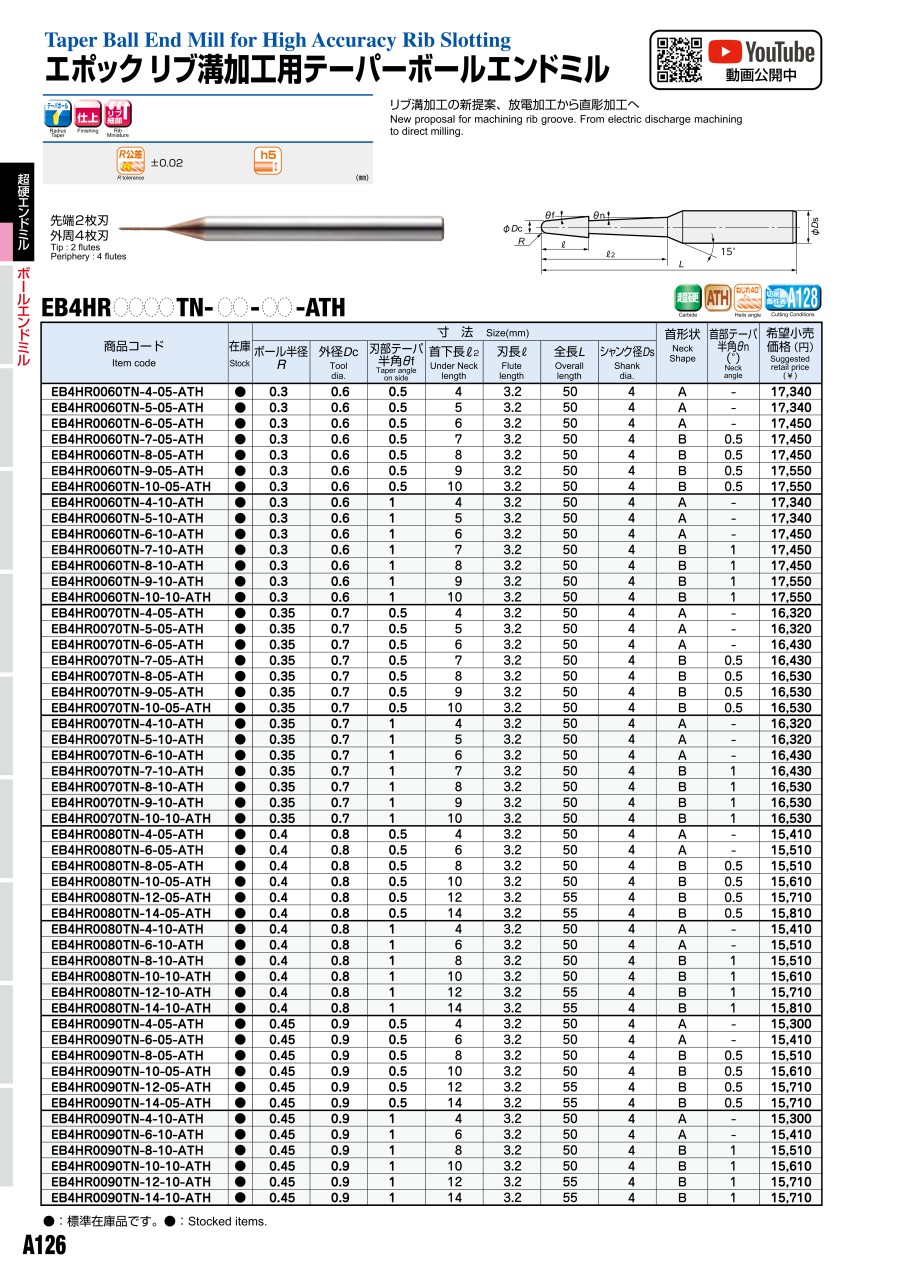

カタログ

通常単価(税別): 10,355円～13,907円

税込単価: 11,391円～15,298円

通常出荷日：2日目

リブ溝加工の新提案、放電加工から直彫加工へ、磨き工数を削減します。

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

MOLDINO(モルディノ・旧三菱日立ツール)

通常出荷日：在庫品1日目

未確定：候補が108型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

規格表

商品コード	寸法（mm）							首部テーパ半角θn （°）
商品コード	ボール半径 R	外径Dc	刃部テーパ半角θf	首下長l2	刃長l	全長L	シャンク径Ds	首部テーパ半角θn （°）
EB4HR0060TN-4-05-ATH	0.3	0.6	0.5	4	3.2	50	4	-
EB4HR0060TN-5-05-ATH	0.3	0.6	0.5	5	3.2	50	4	-
EB4HR0060TN-6-05-ATH	0.3	0.6	0.5	6	3.2	50	4	-
EB4HR0060TN-7-05-ATH	0.3	0.6	0.5	7	3.2	50	4	0.5
EB4HR0060TN-8-05-ATH	0.3	0.6	0.5	8	3.2	50	4	0.5
EB4HR0060TN-9-05-ATH	0.3	0.6	0.5	9	3.2	50	4	0.5
EB4HR0060TN-10-05-ATH	0.3	0.6	0.5	10	3.2	50	4	0.5
EB4HR0060TN-4-10-ATH	0.3	0.6	1	4	3.2	50	4	-
EB4HR0060TN-5-10-ATH	0.3	0.6	1	5	3.2	50	4	-
EB4HR0060TN-6-10-ATH	0.3	0.6	1	6	3.2	50	4	-
EB4HR0060TN-7-10-ATH	0.3	0.6	1	7	3.2	50	4	1
EB4HR0060TN-8-10-ATH	0.3	0.6	1	8	3.2	50	4	1
EB4HR0060TN-9-10-ATH	0.3	0.6	1	9	3.2	50	4	1
EB4HR0060TN-10-10-ATH	0.3	0.6	1	10	3.2	50	4	1
EB4HR0070TN-4-05-ATH	0.35	0.7	0.5	4	3.2	50	4	-
EB4HR0070TN-5-05-ATH	0.35	0.7	0.5	5	3.2	50	4	-
EB4HR0070TN-6-05-ATH	0.35	0.7	0.5	6	3.2	50	4	-
EB4HR0070TN-7-05-ATH	0.35	0.7	0.5	7	3.2	50	4	0.5
EB4HR0070TN-8-05-ATH	0.35	0.7	0.5	8	3.2	50	4	0.5
EB4HR0070TN-9-05-ATH	0.35	0.7	0.5	9	3.2	50	4	0.5
EB4HR0070TN-10-05-ATH	0.35	0.7	0.5	10	3.2	50	4	0.5
EB4HR0070TN-4-10-ATH	0.35	0.7	1	4	3.2	50	4	-
EB4HR0070TN-5-10-ATH	0.35	0.7	1	5	3.2	50	4	-
EB4HR0070TN-6-10-ATH	0.35	0.7	1	6	3.2	50	4	-
EB4HR0070TN-7-10-ATH	0.35	0.7	1	7	3.2	50	4	1
EB4HR0070TN-8-10-ATH	0.35	0.7	1	8	3.2	50	4	1
EB4HR0070TN-9-10-ATH	0.35	0.7	1	9	3.2	50	4	1
EB4HR0070TN-10-10-ATH	0.35	0.7	1	10	3.2	50	4	1
EB4HR0080TN-4-05-ATH	0.4	0.8	0.5	4	3.2	50	4	-
EB4HR0080TN-6-05-ATH	0.4	0.8	0.5	6	3.2	50	4	-
EB4HR0080TN-8-05-ATH	0.4	0.8	0.5	8	3.2	50	4	0.5
EB4HR0080TN-10-05-ATH	0.4	0.8	0.5	10	3.2	50	4	0.5
EB4HR0080TN-12-05-ATH	0.4	0.8	0.5	12	3.2	55	4	0.5
EB4HR0080TN-14-05-ATH	0.4	0.8	0.5	14	3.2	55	4	0.5
EB4HR0080TN-4-10-ATH	0.4	0.8	1	4	3.2	50	4	-
EB4HR0080TN-6-10-ATH	0.4	0.8	1	6	3.2	50	4	-
EB4HR0080TN-8-10-ATH	0.4	0.8	1	8	3.2	50	4	1
EB4HR0080TN-10-10-ATH	0.4	0.8	1	10	3.2	50	4	1
EB4HR0080TN-12-10-ATH	0.4	0.8	1	12	3.2	55	4	1
EB4HR0080TN-14-10-ATH	0.4	0.8	1	14	3.2	55	4	1
EB4HR0090TN-4-05-ATH	0.45	0.9	0.5	4	3.2	50	4	-
EB4HR0090TN-6-05-ATH	0.45	0.9	0.5	6	3.2	50	4	-
EB4HR0090TN-8-05-ATH	0.45	0.9	0.5	8	3.2	50	4	0.5
EB4HR0090TN-10-05-ATH	0.45	0.9	0.5	10	3.2	50	4	0.5
EB4HR0090TN-12-05-ATH	0.45	0.9	0.5	12	3.2	55	4	0.5
EB4HR0090TN-14-05-ATH	0.45	0.9	0.5	14	3.2	55	4	0.5
EB4HR0090TN-4-10-ATH	0.45	0.9	1	4	3.2	50	4	-
EB4HR0090TN-6-10-ATH	0.45	0.9	1	6	3.2	50	4	-
EB4HR0090TN-8-10-ATH	0.45	0.9	1	8	3.2	50	4	1
EB4HR0090TN-10-10-ATH	0.45	0.9	1	10	3.2	50	4	1
EB4HR0090TN-12-10-ATH	0.45	0.9	1	12	3.2	55	4	1
EB4HR0090TN-14-10-ATH	0.45	0.9	1	14	3.2	55	4	1
EB4HR0100TN-4-05-ATH	0.5	1	0.5	4	4	50	4	-
EB4HR0100TN-6-05-ATH	0.5	1	0.5	6	4	50	4	-
EB4HR0100TN-8-05-ATH	0.5	1	0.5	8	4	50	4	0.5
EB4HR0100TN-10-05-ATH	0.5	1	0.5	10	4	50	4	0.5
EB4HR0100TN-12-05-ATH	0.5	1	0.5	12	4	55	4	0.5
EB4HR0100TN-14-05-ATH	0.5	1	0.5	14	4	55	4	0.5
EB4HR0100TN-16-05-ATH	0.5	1	0.5	16	4	55	4	0.5
EB4HR0100TN-18-05-ATH	0.5	1	0.5	18	4	60	4	0.5
EB4HR0100TN-20-05-ATH	0.5	1	0.5	20	4	60	4	0.5
EB4HR0100TN-4-10-ATH	0.5	1	1	4	4	50	4	-
EB4HR0100TN-6-10-ATH	0.5	1	1	6	4	50	4	-
EB4HR0100TN-8-10-ATH	0.5	1	1	8	4	50	4	1
EB4HR0100TN-10-10-ATH	0.5	1	1	10	4	50	4	1
EB4HR0100TN-12-10-ATH	0.5	1	1	12	4	55	4	1
EB4HR0100TN-14-10-ATH	0.5	1	1	14	4	55	4	1
EB4HR0100TN-16-10-ATH	0.5	1	1	16	4	55	4	1
EB4HR0100TN-18-10-ATH	0.5	1	1	18	4	60	4	1
EB4HR0100TN-20-10-ATH	0.5	1	1	20	4	60	4	1
EB4HR0110TN-4-05-ATH	0.55	1.1	0.5	4	4	50	4	-
EB4HR0110TN-6-05-ATH	0.55	1.1	0.5	6	4	50	4	-
EB4HR0110TN-8-05-ATH	0.55	1.1	0.5	8	4	50	4	0.5
EB4HR0110TN-10-05-ATH	0.55	1.1	0.5	10	4	50	4	0.5
EB4HR0110TN-12-05-ATH	0.55	1.1	0.5	12	4	55	4	0.5
EB4HR0110TN-14-05-ATH	0.55	1.1	0.5	14	4	55	4	0.5
EB4HR0110TN-16-05-ATH	0.55	1.1	0.5	16	4	55	4	0.5
EB4HR0110TN-18-05-ATH	0.55	1.1	0.5	18	4	60	4	0.5
EB4HR0110TN-20-05-ATH	0.55	1.1	0.5	20	4	60	4	0.5
EB4HR0110TN-4-10-ATH	0.55	1.1	1	4	4	50	4	-
EB4HR0110TN-6-10-ATH	0.55	1.1	1	6	4	50	4	-
EB4HR0110TN-8-10-ATH	0.55	1.1	1	8	4	50	4	1
EB4HR0110TN-10-10-ATH	0.55	1.1	1	10	4	50	4	1
EB4HR0110TN-12-10-ATH	0.55	1.1	1	12	4	55	4	1
EB4HR0110TN-14-10-ATH	0.55	1.1	1	14	4	55	4	1
EB4HR0110TN-16-10-ATH	0.55	1.1	1	16	4	55	4	1
EB4HR0110TN-18-10-ATH	0.55	1.1	1	18	4	60	4	1
EB4HR0110TN-20-10-ATH	0.55	1.1	1	20	4	60	4	1
EB4HR0120TN-6-05-ATH	0.6	1.2	0.5	6	4.8	50	4	-
EB4HR0120TN-8-05-ATH	0.6	1.2	0.5	8	4.8	50	4	0.5
EB4HR0120TN-10-05-ATH	0.6	1.2	0.5	10	4.8	50	4	0.5
EB4HR0120TN-12-05-ATH	0.6	1.2	0.5	12	4.8	55	4	0.5
EB4HR0120TN-14-05-ATH	0.6	1.2	0.5	14	4.8	55	4	0.5
EB4HR0120TN-16-05-ATH	0.6	1.2	0.5	16	4.8	55	4	0.5
EB4HR0120TN-18-05-ATH	0.6	1.2	0.5	18	4.8	60	4	0.5
EB4HR0120TN-20-05-ATH	0.6	1.2	0.5	20	4.8	60	4	0.5
EB4HR0120TN-22-05-ATH	0.6	1.2	0.5	22	4.8	60	4	0.5
EB4HR0120TN-24-05-ATH	0.6	1.2	0.5	24	4.8	60	4	0.5
EB4HR0120TN-6-10-ATH	0.6	1.2	1	6	4.8	50	4	-
EB4HR0120TN-8-10-ATH	0.6	1.2	1	8	4.8	50	4	1
EB4HR0120TN-10-10-ATH	0.6	1.2	1	10	4.8	50	4	1
EB4HR0120TN-12-10-ATH	0.6	1.2	1	12	4.8	55	4	1
EB4HR0120TN-14-10-ATH	0.6	1.2	1	14	4.8	55	4	1
EB4HR0120TN-16-10-ATH	0.6	1.2	1	16	4.8	55	4	1
EB4HR0120TN-18-10-ATH	0.6	1.2	1	18	4.8	60	4	1
EB4HR0120TN-20-10-ATH	0.6	1.2	1	20	4.8	60	4	1
EB4HR0120TN-22-10-ATH	0.6	1.2	1	22	4.8	60	4	1
EB4HR0120TN-24-10-ATH	0.6	1.2	1	24	4.8	60	4	1

型番リスト

表示件数

型番

EB4HR0060TN-10-05-ATH

EB4HR0060TN-10-10-ATH

EB4HR0070TN-10-05-ATH

EB4HR0070TN-10-10-ATH

EB4HR0080TN-10-05-ATH

EB4HR0080TN-10-10-ATH

EB4HR0080TN-12-05-ATH

EB4HR0080TN-12-10-ATH

EB4HR0080TN-14-05-ATH

EB4HR0080TN-14-10-ATH

EB4HR0090TN-10-05-ATH

EB4HR0090TN-10-10-ATH

EB4HR0090TN-12-05-ATH

EB4HR0090TN-12-10-ATH

EB4HR0090TN-14-05-ATH

EB4HR0090TN-14-10-ATH

EB4HR0100TN-10-05-ATH

EB4HR0100TN-10-10-ATH

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

片角

(°)

首下長

(mm)

全長

(mm)

最小発注数量

0.6	3.2	0.3	0.5	4	50	1個
0.6	3.2	0.3	1	4	50	1個
0.6	3.2	0.3	0.5	5	50	1個
0.6	3.2	0.3	1	5	50	1個
0.6	3.2	0.3	0.5	6	50	1個
0.6	3.2	0.3	1	6	50	1個
0.6	3.2	0.3	0.5	7	50	1個
0.6	3.2	0.3	1	7	50	1個
0.6	3.2	0.3	0.5	8	50	1個
0.6	3.2	0.3	1	8	50	1個
0.6	3.2	0.3	0.5	9	50	1個
0.6	3.2	0.3	1	9	50	1個
0.6	3.2	0.3	0.5	10	50	1個
0.6	3.2	0.3	1	10	50	1個
0.7	3.2	0.35	0.5	4	50	1個
0.7	3.2	0.35	1	4	50	1個
0.7	3.2	0.35	0.5	5	50	1個
0.7	3.2	0.35	1	5	50	1個
0.7	3.2	0.35	0.5	6	50	1個
0.7	3.2	0.35	1	6	50	1個
0.7	3.2	0.35	0.5	7	50	1個
0.7	3.2	0.35	1	7	50	1個
0.7	3.2	0.35	0.5	8	50	1個
0.7	3.2	0.35	1	8	50	1個
0.7	3.2	0.35	0.5	9	50	1個
0.7	3.2	0.35	1	9	50	1個
0.7	3.2	0.35	0.5	10	50	1個
0.7	3.2	0.35	1	10	50	1個
0.8	3.2	0.4	0.5	4	50	1個
0.8	3.2	0.4	1	4	50	1個
0.8	3.2	0.4	0.5	6	50	1個
0.8	3.2	0.4	1	6	50	1個
0.8	3.2	0.4	0.5	8	50	1個
0.8	3.2	0.4	1	8	50	1個
0.8	3.2	0.4	0.5	10	50	1個
0.8	3.2	0.4	1	10	50	1個
0.8	3.2	0.4	0.5	12	55	1個
0.8	3.2	0.4	1	12	55	1個
0.8	3.2	0.4	0.5	14	55	1個
0.8	3.2	0.4	1	14	55	1個
0.9	3.2	0.45	0.5	4	50	1個
0.9	3.2	0.45	1	4	50	1個
0.9	3.2	0.45	0.5	6	50	1個
0.9	3.2	0.45	1	6	50	1個
0.9	3.2	0.45	0.5	8	50	1個
0.9	3.2	0.45	1	8	50	1個
0.9	3.2	0.45	0.5	10	50	1個
0.9	3.2	0.45	1	10	50	1個
0.9	3.2	0.45	0.5	12	55	1個
0.9	3.2	0.45	1	12	55	1個
0.9	3.2	0.45	0.5	14	55	1個
0.9	3.2	0.45	1	14	55	1個
1	4	0.5	0.5	4	50	1個
1	4	0.5	1	4	50	1個
1	4	0.5	0.5	6	50	1個
1	4	0.5	1	6	50	1個
1	4	0.5	0.5	8	50	1個
1	4	0.5	1	8	50	1個
1	4	0.5	0.5	10	50	1個
1	4	0.5	1	10	50	1個

通常単価(税別) (税込単価)	通常出荷日

13,744円 ( 15,118円 )	2日目
13,744円 ( 15,118円 )	2日目
13,744円 ( 15,118円 )	2日目
13,744円 ( 15,118円 )	2日目
13,832円 ( 15,215円 )	2日目
13,832円 ( 15,215円 )	2日目
13,832円 ( 15,215円 )	2日目
13,832円 ( 15,215円 )	2日目
13,832円 ( 15,215円 )	2日目
13,832円 ( 15,215円 )	2日目
13,907円 ( 15,298円 )	2日目
13,907円 ( 15,298円 )	2日目
13,907円 ( 15,298円 )	2日目
13,907円 ( 15,298円 )	2日目
12,937円 ( 14,231円 )	2日目
12,937円 ( 14,231円 )	2日目
12,937円 ( 14,231円 )	2日目
12,937円 ( 14,231円 )	2日目
13,026円 ( 14,329円 )	2日目
13,026円 ( 14,329円 )	2日目
13,026円 ( 14,329円 )	2日目
13,026円 ( 14,329円 )	2日目
13,102円 ( 14,412円 )	2日目
13,102円 ( 14,412円 )	2日目
13,102円 ( 14,412円 )	2日目
13,102円 ( 14,412円 )	2日目
13,102円 ( 14,412円 )	2日目
13,102円 ( 14,412円 )	2日目
12,224円 ( 13,446円 )	2日目
12,224円 ( 13,446円 )	2日目
12,294円 ( 13,523円 )	2日目
12,294円 ( 13,523円 )	2日目
12,294円 ( 13,523円 )	2日目
12,294円 ( 13,523円 )	2日目
12,378円 ( 13,616円 )	2日目
12,378円 ( 13,616円 )	2日目
12,452円 ( 13,697円 )	2日目
12,452円 ( 13,697円 )	2日目
12,540円 ( 13,794円 )	2日目
12,540円 ( 13,794円 )	2日目
12,125円 ( 13,338円 )	2日目
12,125円 ( 13,338円 )	2日目
12,224円 ( 13,446円 )	2日目
12,224円 ( 13,446円 )	2日目
12,294円 ( 13,523円 )	2日目
12,294円 ( 13,523円 )	2日目
12,378円 ( 13,616円 )	2日目
12,378円 ( 13,616円 )	2日目
12,452円 ( 13,697円 )	2日目
12,452円 ( 13,697円 )	2日目
12,452円 ( 13,697円 )	2日目
12,452円 ( 13,697円 )	2日目
10,520円 ( 11,572円 )	2日目
10,520円 ( 11,572円 )	2日目
10,520円 ( 11,572円 )	2日目
10,520円 ( 11,572円 )	2日目
10,599円 ( 11,659円 )	2日目
10,599円 ( 11,659円 )	2日目
10,679円 ( 11,747円 )	2日目
10,679円 ( 11,747円 )	2日目

基本情報

基本情報

リブ溝加工の新提案、放電加工から直彫加工へ、磨き工数を削減します。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
4枚刃中仕上げ～仕上げ・高能率倣い加工用ロングタイプねじれ角30° TEBO
タンガロイ
4枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBO

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エポックリブ溝加工用テーパーボールエンドミルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品エポックリブ溝加工用テーパーボールエンドミル	台形ランナー用テーパーボールエンドミル NERB-2	MTB230 無限コーティングテーパーボールエンドミル	C4LATB ALIMASTER アルミニウム合金製インペラ加工用超硬テーパ刃ボールエンドミル	4枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBO	VQT6UR チタン合金仕上げ加工用 6枚刃スマートミラクルバレルエンドミル
メーカー	MOLDINO(モルディノ・旧三菱日立ツール)	日進工具	日進工具	三菱マテリアル	タンガロイ	三菱マテリアル
通常価格	10,355円-	10,974円 -	7,729円 -	15,211円 -	32,612円 -	26,819円 -
通常出荷日	2日目	2日目	在庫品1日目〜	2日目	1日目	2日目
加工用途（加工形状）	R溝	側面 / 曲面 / 溝	曲面 / R溝 / テーパ側面	側面 / 溝 / R溝	曲面	側面 / 溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	アルミ	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	弱ネジレ(1～29°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	鋼用	ノンコート	鋼用	ノンコート	鋼用	鋼用
