ミツトヨ

3・4シリーズロングストローク、大形ダイヤルゲージ

カタログ

通常単価(税別): 11,606円～62,350円

税込単価: 12,767円～68,585円

通常出荷日：2日目～4日目

【特長】・高品質・高精度・信頼をお届けする比較測定器・目盛面径を大きくし､読み取りやすくしたダイヤルゲ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：2 日目～

よく一緒に見られています

通常出荷日：2 日目～

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

目量

(mm)

測定力

(N)

目盛種類

戻り誤差

(μm)

繰返し精密度

(μm)

目盛仕様

長針1回転

(mm)

商品仕様

商品タイプ

外枠外径

(mm)

裏ぶた仕様

JANコード

指示誤差（MPE）

測定範囲

(mm)

全測定範囲指示誤差

(μm)

最小発注数量

0.01	1.4	連続目盛	3	3	±0-100	1	-	-	φ78	耳金付裏ぶた	4946368843353	1/10回転5μm､1/2回転9μm､1回転10μm	10	15	1個
0.01	1.4	連続目盛	3	3	±0-100	1	-	-	φ78	平裏ぶた	4946368843360	1/10回転5μm､1/2回転9μm､1回転10μm	10	15	1個
0.01	1.4	バランス目盛	3	3	0-50-0	1	-	-	φ78	耳金付裏ぶた	4946368843377	1/10回転5μm､1/2回転9μm､1回転10μm	10	15	1個
0.01	1.4	バランス目盛	3	3	0-50-0	1	-	-	φ78	平裏ぶた	4946368843384	1/10回転5μm､1/2回転9μm､1回転10μm	10	15	1個
0.01	2	連続目盛	5	4	±0-100	1	下死点ダンパ	-	φ78	平裏ぶた	4946368843421	1/10回転8μm､1/2回転10μm､1回転15μm	20	20	1個
0.01	2.5	連続目盛	7	5	±0-100	1	ショックプルーフ	中2針	φ78	耳金付裏ぶた	4946368843438	1/10回転10μm､1/2回転12μm､1回転15μm	30	25	1個
0.01	2.5	連続目盛	7	5	±0-100	1	ショックプルーフ	中2針	φ78	平裏ぶた	4946368843445	1/10回転10μm､1/2回転12μm､1回転15μm	30	25	1個
0.01	3	連続目盛	8	5	±0-100	1	ショックプルーフ	中2針	φ78	耳金付裏ぶた	4946368843452	1/10回転10μm､1/2回転12μm､1回転15μm	50	30	1個
0.01	3	連続目盛	8	5	±0-100	1	ショックプルーフ	中2針	φ78	平裏ぶた	4946368843469	1/10回転10μm､1/2回転12μm､1回転15μm	50	30	1個
0.01	3	連続目盛	9	5	±0-100	1	ショックプルーフ	中2針	φ78	平裏ぶた	4946368843483	1/10回転12μm､1/2回転17μm､1回転20μm	80	45	1個
0.01	3.2	連続目盛	9	5	±0-100	1	ショックプルーフ	中2針	φ78	耳金付裏ぶた	4946368843490	1/10回転12μm､1/2回転17μm､1回転20μm	100	50	1個
0.01	3.2	連続目盛	9	5	±0-100	1	ショックプルーフ	中2針	φ78	平裏ぶた	4946368843506	1/10回転12μm､1/2回転17μm､1回転20μm	100	50	1個
0.001	1.5	バランス目盛	2	0.5	0-100-0	0.2	ショックプルーフ	-	φ78	耳金付裏ぶた	4946368843391	1/10回転2μm､1/2回転3.5μm､1回転4μm	1（5.5）	5	1個
0.01	1.4	連続目盛	3	3	±0-100	1	-	-	φ92	耳金付裏ぶた	4946368843698	1/10回転5μm､1/2回転9μm､1回転10μm	10	15	1個
0.01	1.4	連続目盛	3	3	±0-100	1	-	-	φ92	平裏ぶた	4946368843704	1/10回転5μm､1/2回転9μm､1回転10μm	10	15	1個

通常単価(税別) (税込単価)	通常出荷日

11,606円 ( 12,767円 )	2日目
11,606円 ( 12,767円 )	4日目
11,606円 ( 12,767円 )	4日目
11,606円 ( 12,767円 )	4日目
13,230円 ( 14,553円 )	4日目
18,068円 ( 19,875円 )	2日目
18,068円 ( 19,875円 )	4日目
32,053円 ( 35,258円 )	2日目
32,053円 ( 35,258円 )	2日目
41,326円 ( 45,459円 )	4日目
62,350円 ( 68,585円 )	2日目
62,350円 ( 68,585円 )	4日目
16,103円 ( 17,713円 )	4日目
18,068円 ( 19,875円 )	2日目
18,068円 ( 19,875円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・高品質・高精度・信頼をお届けする比較測定器
・目盛面径を大きくし､読み取りやすくしたダイヤルゲージです
・測定範囲の長い機種も用意しています
・ステム・スピンドルはステンレス焼入れ鋼｡ハードな使用にも耐える高い強度をもっています
・超硬合金製測定子を使用しています
・外枠クランプ､リフティング用レバー（オプション）は左右どちらにも取り付け可能です｡また､取り付け､取り外しは工具不要で簡単に行えます
【用途】
・比較測定や治具への組み込みに

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

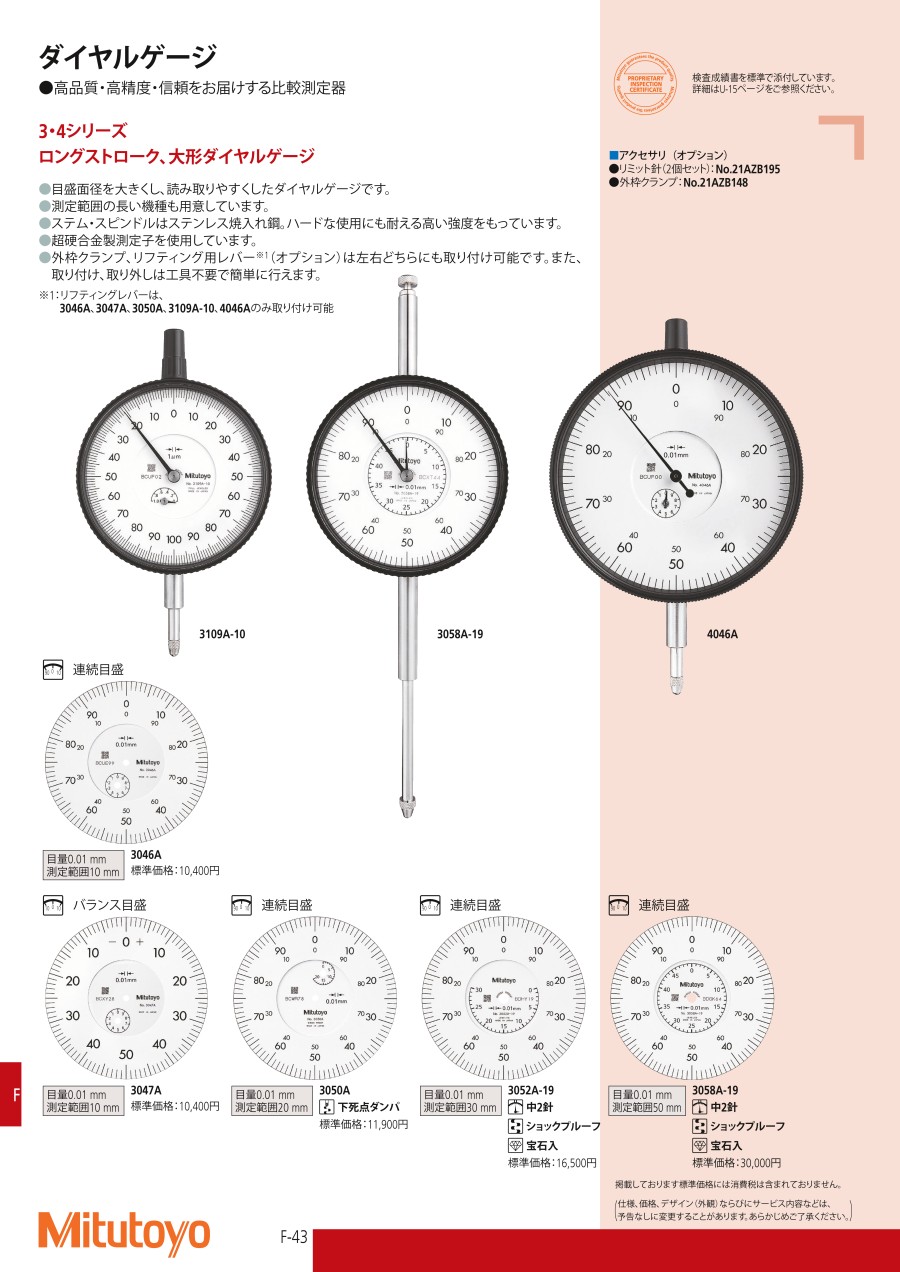

カタログ

カタログ (見開き版)

商品担当おすすめ

新潟精機（SK）
ロングストロークダイヤルゲージ（目盛板緑色）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
