溶接ゲージ WG3・5（本体/校正証明書/検査成績書/トレーサビリティ体系図付）
- 通常単価(税別)
- 21,407円～23,397円
- 税込単価
- 23,548円～25,737円
溶接の肉盛・すみ肉・脚長等の寸法測定がひとつでできる便利な溶接ゲージ。【特長】・溶接作業のスピードアッ...
詳細を確認
- 測定範囲 (mm)
- 0～50
- セット内容・付属品
- 本体/校正証明書/検査成績書/トレーサビリティ体系図
- 材質
- ステンレス（SUS410）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

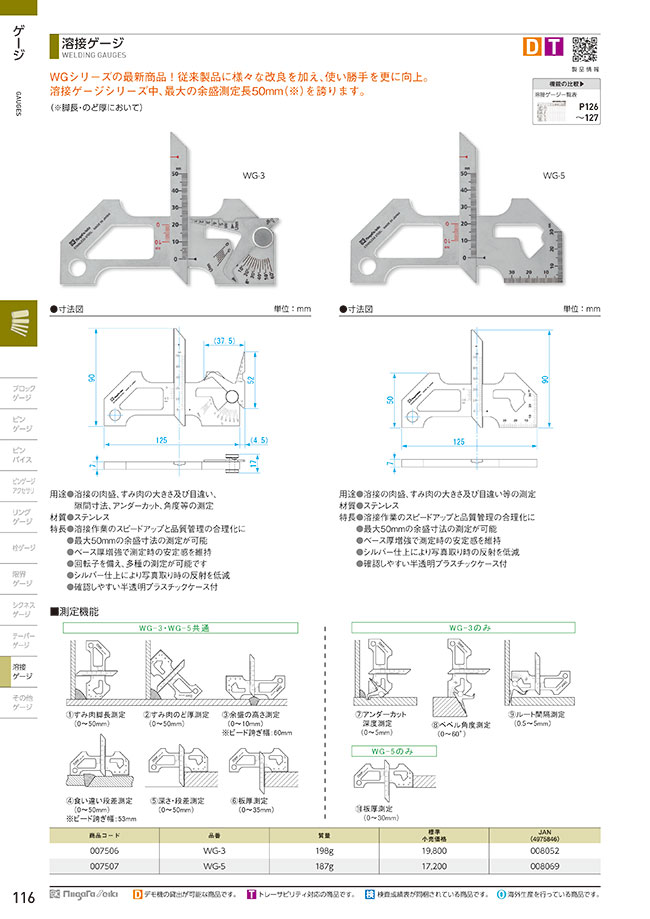

アンダーカット測定も可能な溶接ゲージ
WG-3 回転子を備え、多種の測定が可能。
寸法図
WG-5
寸法図
測定機能
WG-3、WG-5共通
すみ肉脚長測定
（0〜50mm）
すみ肉のど厚測定
（0〜50mm）
余盛の高さ測定
（0〜10mm）※ビード跨ぎ幅:60mm
食い違い段差測定
（0〜50mm）※ビード跨ぎ幅:53mm
深さ・段差測定
（0〜50mm）
板厚測定
（0〜35mm）
WG-3のみ
アンダーカット深度測定
（0〜5mm）
べベル角度測定
（0〜60°）
ルート間隔測定
（0.5〜5mm）
WG-5のみ
板厚測定
（0〜30mm）
| 商品コード | 品番 | 質量 |
|---|---|---|
| 007506 | WG-3 | 198g |
| 007507 | WG-5 | 187g |
絞り込み条件
タイプ
- WG-3-KOUSEI
- WG-5-KOUSEI
出荷日
- すべて
- 11日以内
詳細情報
基本情報
溶接の肉盛・すみ肉・脚長等の寸法測定がひとつでできる便利な溶接ゲージ。
【特長】
・溶接作業のスピードアップと品質管理の合理化に
・最大50mmの余盛寸法の測定が可能
・ベース厚増強で測定時の安定感を維持
・シルバー仕上により写真取り時の反射を低減
・確認しやすい半透明プラスチックケース付
・（WG-3）回転子を備え、多種の測定が可能です
【用途】
WG-3
・溶接の肉盛、すみ肉の大きさ及び目違い、隙間寸法、アンダーカット、角度等の測定
WG-5
・溶接の肉盛、すみ肉の大きさ及び目違い等の測定
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。
