大昭和精機

メガEチャック BBT40

カタログ

通常単価(税別): 28,560円～34,871円

税込単価: 31,416円～38,358円

通常出荷日：5日目～6日目

高速かつパワフルなエンドミル加工専用の高精度コレットチャックホルダ。【特長】・チャック胴部をテーパ形状...

ナットは付属していますが、コレット、レンチ、アジャストスクリュは別途ご注文ください。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

大昭和精機

通常出荷日：在庫品1日目

よく一緒に見られています

大昭和精機

通常出荷日：在庫品1日目

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

選定サポート情報

製品特長・仕様

製品の基本仕様・特長

高速かつパワフルなエンドミル加工を可能にしたエンドミル加工用コレットチャックホルダ。

強力な把握力を生みだすコレット設計
メガEコレットはクサビ効果を高めるゆるいテーパ角度の採用と、刃具シャンクの把握長を長くする事で優れた把握力と求芯性が得られ、安定した把握性能を発揮します。

ビビリを抑える厚肉ボディ
エンドミル加工でのビビリや加工面の倒れを防止するために、チャック本体を1ランク厚く設計。
さらにチャック胴部をテーパ形状にする事で加工振動の伝わりを変化させ、減衰効果を高めました。

用途に合わせたクーラント対策
オイルシール機能が付いたクーラントナット。
内部のPSリングを外す事で端面給油がご使用いただけます。

クーラント圧実績7MPa

メガEパーフェクトシール PAT.

メガUPE^®チャック PAT.
実績のメガE チャックが更に進化。
独自の自動芯出し機構内蔵。
ダブルアクションナットにより安定した振れ精度を実現。

メガUPEナット PAT.

外形図

選定サポート情報

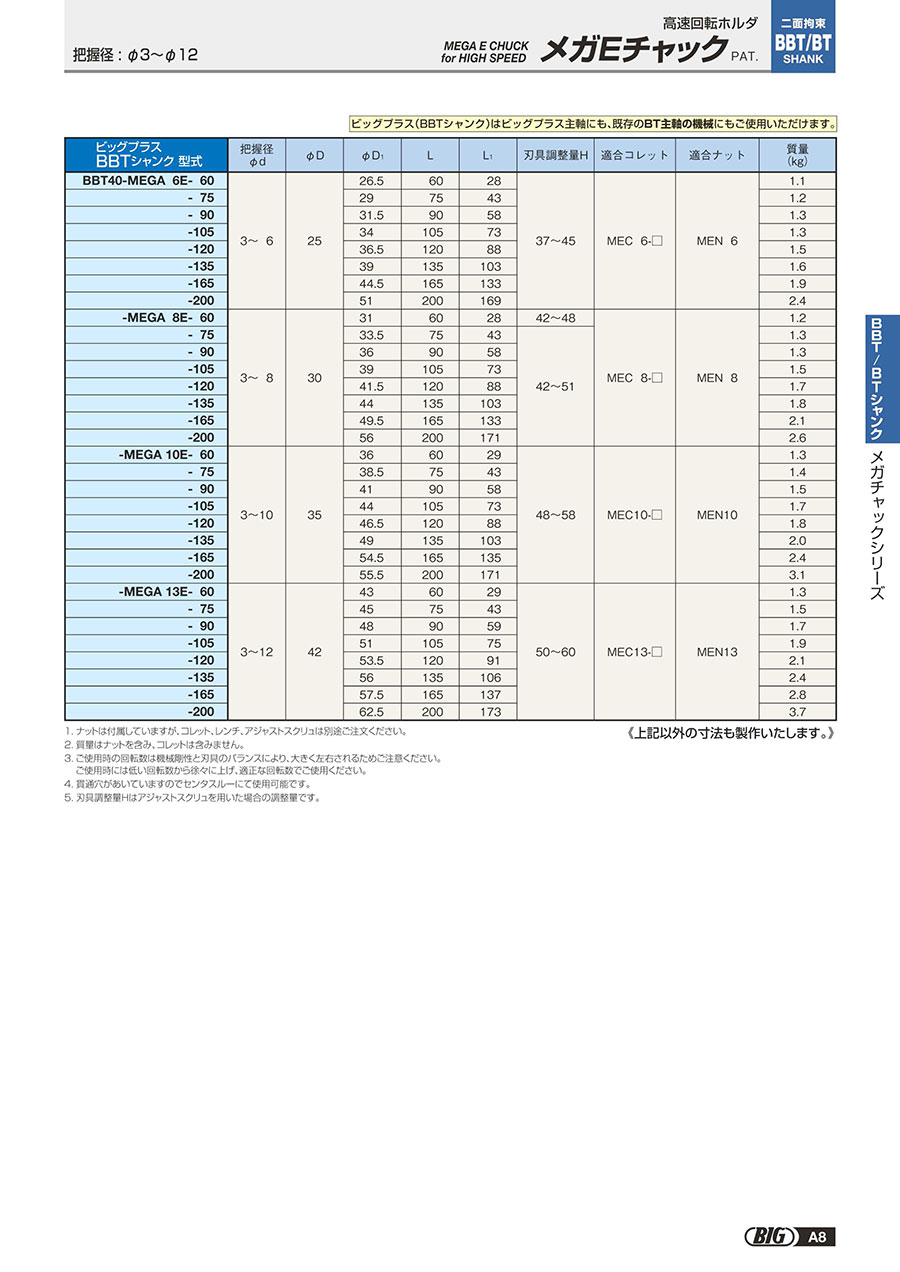

型番リスト

表示件数

型番

最大把握径

(mm)

把握径

(mm)

ホルダ長さ

(mm)

適用コレット

φD1

(mm)

適合ナット

刃具調整量H

(mm)

最大把握径

(mm)

質量

(g)

最小発注数量

6.0以下	3～6	60	MEC6-□	26.5	25	MEN6	37～45	28	6	1100	1個
6.0以下	3～6	75	MEC6-□	29	25	MEN6	37～45	43	6	1200	1個
6.0以下	3～6	90	MEC6-□	31.5	25	MEN6	37～45	58	6	1300	1個
6.0以下	3～6	105	MEC6-□	34	25	MEN6	37～45	73	6	1300	1個
6.0以下	3～6	120	MEC6-□	36.5	25	MEN6	37～45	88	6	1500	1個
6.0以下	3～6	135	MEC6-□	39	25	MEN6	37～45	103	6	1600	1個
6.0以下	3～6	165	MEC6-□	44.5	25	MEN6	37～45	133	6	1900	1個
8.0以下	3～8	60	MEC8-□	31	30	MEN8	42～48	28	8	1200	1個
8.0以下	3～8	75	MEC8-□	33.5	30	MEN8	42～51	43	8	1300	1個
8.0以下	3～8	90	MEC8-□	36	30	MEN8	42～51	58	8	1300	1個
8.0以下	3～8	105	MEC8-□	39	30	MEN8	42～51	73	8	1500	1個
8.0以下	3～8	120	MEC8-□	41.5	30	MEN8	42～51	88	8	1700	1個
8.0以下	3～8	135	MEC8-□	44	30	MEN8	42～51	103	8	1800	1個
8.0以下	3～8	165	MEC8-□	49.5	30	MEN8	42～51	133	8	2100	1個
10.0以下	3～10	60	MEC10-□	36	35	MEN10	48～58	29	10	1300	1個
10.0以下	3～10	75	MEC10-□	38.5	35	MEN10	48～58	43	10	1400	1個
10.0以下	3～10	90	MEC10-□	41	35	MEN10	48～58	58	10	1500	1個
10.0以下	3～10	105	MEC10-□	44	35	MEN10	48～58	73	10	1700	1個
10.0以下	3～10	120	MEC10-□	46.5	35	MEN10	48～58	88	10	1800	1個
10.0以下	3～10	135	MEC10-□	49	35	MEN10	48～58	103	10	2000	1個
10.0以下	3～10	165	MEC10-□	54.5	35	MEN10	48～58	135	10	2400	1個
12.0以下	3～12	60	MEC13-□	43	42	MEN13	50～60	29	12	1300	1個
12.0以下	3～12	75	MEC13-□	45	42	MEN13	50～60	43	12	1500	1個
12.0以下	3～12	90	MEC13-□	48	42	MEN13	50～60	59	12	1700	1個
12.0以下	3～12	105	MEC13-□	51	42	MEN13	50～60	75	12	1900	1個
12.0以下	3～12	120	MEC13-□	53.5	42	MEN13	50～60	91	12	2100	1個
12.0以下	3～12	135	MEC13-□	56	42	MEN13	50～60	106	12	2400	1個
12.0以下	3～12	165	MEC13-□	57.5	42	MEN13	50～60	137	12	2800	1個

通常単価(税別) (税込単価)	通常出荷日

28,560円 ( 31,416円 )	5日目
28,560円 ( 31,416円 )	5日目
28,985円 ( 31,884円 )	5日目
29,410円 ( 32,351円 )	5日目
29,580円 ( 32,538円 )	5日目
30,770円 ( 33,847円 )	5日目
33,320円 ( 36,652円 )	5日目
29,070円 ( 31,977円 )	5日目
29,070円 ( 31,977円 )	5日目
29,495円 ( 32,445円 )	5日目
29,920円 ( 32,912円 )	5日目
30,090円 ( 33,099円 )	5日目
31,280円 ( 34,408円 )	5日目
33,915円 ( 37,307円 )	5日目
29,580円 ( 32,538円 )	5日目
29,580円 ( 32,538円 )	5日目
29,580円 ( 32,538円 )	5日目
30,430円 ( 33,473円 )	5日目
30,515円 ( 33,567円 )	5日目
31,705円 ( 34,876円 )	5日目
34,255円 ( 37,681円 )	5日目
30,344円 ( 33,378円 )	5日目
30,344円 ( 33,378円 )	6日目
30,344円 ( 33,378円 )	5日目
31,323円 ( 34,455円 )	5日目
31,323円 ( 34,455円 )	5日目
32,424円 ( 35,666円 )	5日目
34,871円 ( 38,358円 )	5日目

詳細情報

基本情報

基本情報

高速かつパワフルなエンドミル加工専用の高精度コレットチャックホルダ。
【特長】
・チャック胴部をテーパ形状にする事で加工振動の伝わりを変化させ、減衰効果を高めます
・エンドミル加工を追求したメガEコレット採用。安定した把握性能を発揮

ご注意

ナットは付属していますが、コレット、レンチ、アジャストスクリュは別途ご注文ください。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
