タンガロイ

スクリューオン式内径ねじ切りバイト

カタログ

通常単価(税別): 10,992円～47,855円

税込単価: 12,091円～52,641円

通常出荷日：1日目

タンガロイねじ切り用旋削ホルダ（内径用）スクリューオン式内径ねじ切りバイト。

ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目～

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

広範囲の小内径ねじ加工に対応可能！

SIR

3コーナ仕様インサート
対応可能な下穴径約φ7.4mm以上
内部給油タイプ設定あり

従来品

1コーナ仕様インサート
対応可能な下穴径約φ9mm以上
外部給油仕様

性能・試験情報

切削性能

ホルダ：SIR0007K08CB（内部給油）
インサート：08IRA60 AH725
被削材：SUS316L
切削速度：Vc=60m/min
ピッチ：0.75mm
加工形態：内径ねじ切り
切込み方法：ラジアル・インフィード
切削油：湿式

外形図

本図は右勝手（R）を示す。

推奨切削条件

推奨切削条件表

選定サポート情報

部品

型番リスト

表示件数

型番

適合ピッチ

適合山数

最小加工径

(mm)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

油穴（オイルホール）

頭部

(mm)

刃先距離

(mm)

シャンク材質

適合チップ

クランプねじ

最小発注数量

0.5～1.25	48～20	6.4	12	100	11	-	12	4.3	鋼	06IR□	SR14-552	1個
0.5～1.25	48～20	6.4	6	100	5	○	25	4.3	超硬	06IR□	SR14-552	1個
0.5～1.75	48～16	8	16	125	15	-	18	5.3	鋼	08IR□	SR14-558	1個
0.5～1.75	48～16	7.8	8	125	7	○	30	5.3	超硬	08IR□	SR14-558	1個

通常単価(税別) (税込単価)	通常出荷日

10,992円 ( 12,091円 )	1日目
40,955円 ( 45,051円 )	1日目
10,992円 ( 12,091円 )	1日目
47,855円 ( 52,641円 )	1日目

詳細情報

基本情報

基本情報

タンガロイねじ切り用旋削ホルダ（内径用）スクリューオン式内径ねじ切りバイト。

ご注意

ホルダ本体には、チップは付属しておりません。

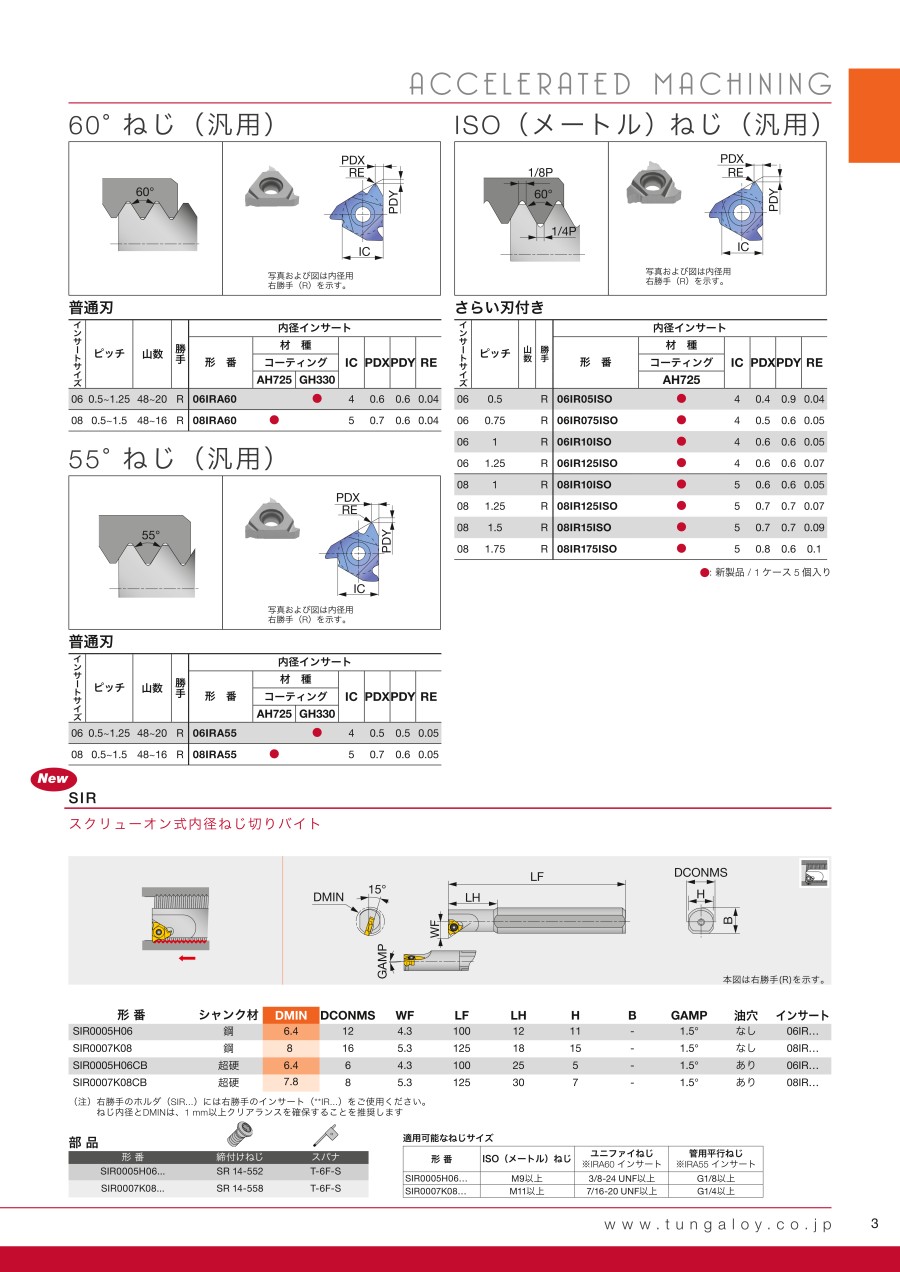

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スクリューオン式内径ねじ切りバイトのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品スクリューオン式内径ねじ切りバイト	TT形バイト TT-R/LI 内径ねじ切り	SN形ミニバイト SN R-2/3 内径ねじ切り鋼シャンク	SN形ミニバイト SN R-2/3 内径ねじ切り超硬シャンク	内径ねじ切り加工用バイト TCNR-DT形	内径ねじ切り加工用ホルダ HS-LNFR-53形
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	10,992円-	23,584円	12,704円 -	27,966円 -	33,151円 -	58,652円 -
通常出荷日	1日目	1日目	1日目〜	1日目	1日目	1日目
ねじ種類	ISOメートル60°(M) / 汎用55° / 汎用60°	汎用55° / 汎用60°	ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用55° / 汎用60° / 台形30°(Tr) / 台形29°(ACME) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / イギリスBSPT55°(BSPT) / アメリカンNPTF60°(NPTF) / アメリカンNPT60°(NPT) / UNJ60°(UNJ) / 丸DIN405 30°(Rd) / APIバットレス60°(BCSG) / API丸60°(CSG、LCSG)	ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用55° / 汎用60° / 台形30°(Tr) / 台形29°(ACME) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / イギリスBSPT55°(BSPT) / アメリカンNPTF60°(NPTF) / アメリカンNPT60°(NPT) / UNJ60°(UNJ) / 丸DIN405 30°(Rd) / APIバットレス60°(BCSG) / API丸60°(CSG、LCSG)	ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用55° / 汎用60° / 台形30°(Tr) / 台形29°(ACME) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / イギリスBSPT55°(BSPT) / アメリカンNPTF60°(NPTF) / アメリカンNPT60°(NPT) / UNJ60°(UNJ) / 丸DIN405 30°(Rd) / APIバットレス60°(BCSG) / API丸60°(CSG、LCSG)	APIバットレス60°(BCSG)
勝手	右	右	右	右	右	右
さらい刃対応	あり	なし	共用	共用	共用	あり
クランプ方式	スクリューオン	ピンロック（P）	スクリューオン（S)	スクリューオン（S)	クランプオン（C）	-
スパナ	T-6F-S	P-3	T-6F	T-6F	-	1/8HEX
