スクリューオン式ヘッド、高圧クーラント対応外径溝入れ・ねじ切りヘッド
- 通常単価(税別)
- 25,468円
- 税込単価
- 28,015円
タンガロイ 外径用旋削ホルダ スクリューオン式ヘッド、高圧クーラント対応外径溝入れ・ねじ切りヘッド。
- ホルダ本体には、チップは付属しておりません。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
ヘッドサイズの統一化
シャンクを機上に設置したまま、ヘッド交換のみで段取替えが可能です。
優れた繰り返し精度*
ヘッド交換式工具は、ヘッド脱着時の繰り返し位置精度がz軸、x軸とも5μm以下を示し、高精度な加工が可能です。
*測定時のヘッド、シャンク、インサートコーナは同一
実加工前後の刃先位置の変化量*
*刃先位置変化量：各測定値と初期刃先位置（=0）の差
X方向
- インサート：DCGT11T302FN-JS SH725
- 被削材：S45C
- 切削速度：Vc=100m/min
- 送り：f=0.07mm/rev
- 切込み：ap=1.0mm
- 加工形態：外径切削加工
- 切削油：湿式
Z方向
機械にあったシャンク長さを選択可能
機械に合わせたシャンク長さのラインナップにより、多くの機械に対応が可能です。
同一のカップリング形状のため、ヘッドの共有化が可能です。
独自のカップリング形状
ヘッド取付けねじを外すことで容易に脱着ができ、スムーズな工具交換が可能です。
独自のカップリング形状により、良好な刃先位置精度を実現します。
ヘッド交換式工具によりインサート交換および段取替えの作業を大幅に改善！
60～75%交換時間を削減
性能・試験情報
ヘッド脱着時の刃先変動量
工具セットアップ時間の合計
ヘッド交換式工具／一体式工具［内部給油（ホース接続）］／一体式工具［外部給油または内部給油（ダイレクト接続）］

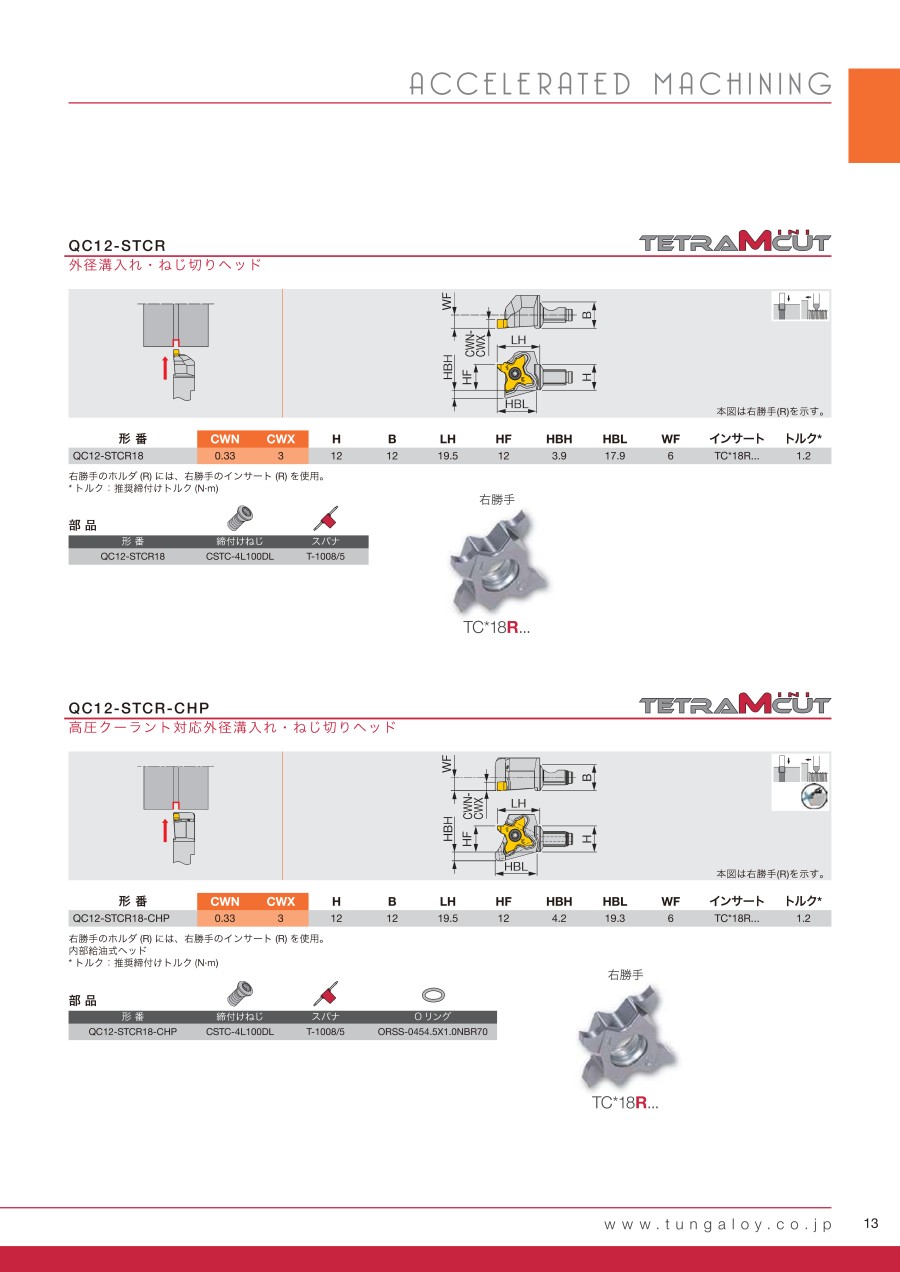

外形図
QC12-STCR18-CHP
本図は右勝手（R）を示す。
QC12-STCL18-CHP
本図は左勝手（L）を示す。
選定サポート情報
部品
QC12-STCR18-CHP
QC12-STCL18-CHP
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,468円 ( 28,015円 ) | 1日目 |
25,468円 ( 28,015円 ) | 1日目 |
詳細情報
基本情報
タンガロイ 外径用旋削ホルダ スクリューオン式ヘッド、高圧クーラント対応外径溝入れ・ねじ切りヘッド。
ご注意
- ホルダ本体には、チップは付属しておりません。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
