511シリーズ短脚シリンダゲージ CGB-X（ミツトヨ品番）

ツール用品技術窓口

あなたと同じ商品を見たお客様は
こちらの商品も見ています

	ミツトヨ 511シリーズシリンダゲージ
	シンワ測定シックネスゲージ（9枚タイプ・25枚タイプ）
	シンワ測定直尺シルバー

カタログ

ミツトヨ

511シリーズ短脚シリンダゲージ CGB-X（ミツトヨ品番）

通常単価(税別): 17,720円～32,102円

税込単価: 19,492円～35,312円

通常出荷日：2日目～4日目

【特長】・握り下長さが短く軽量なので、狭い場所や卓上での測定に便利です・測定子と各アンビルの先端は全て...

校正証明書
無
広範囲精度 (μm)
2
隣接誤差 (μm)
1
繰り返し精度 (μm)
0.5

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

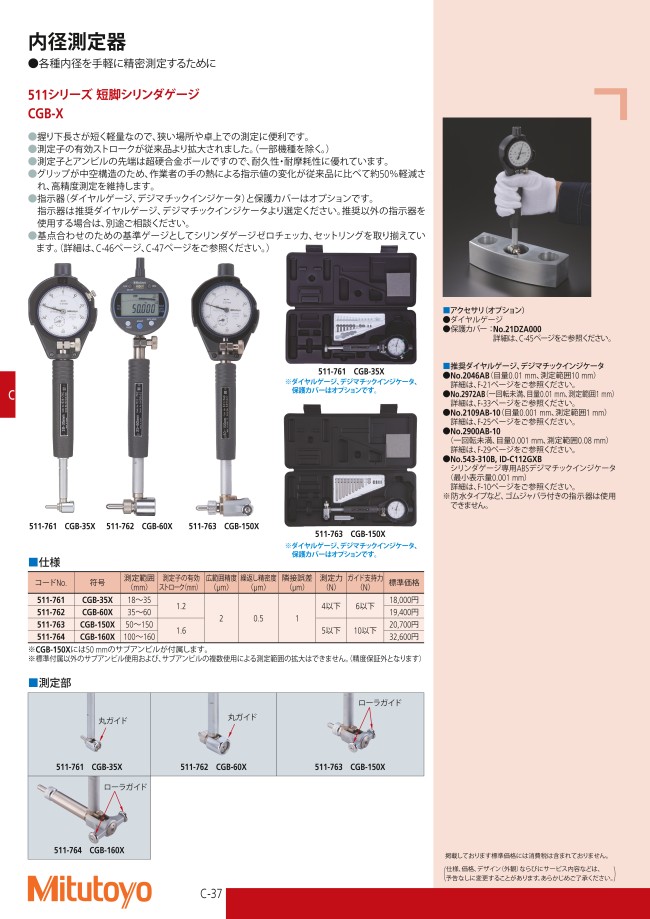

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

測定範囲(mm)
- 18～35
- 35～60
- 50～150
- 100～160
コードNo・符号・パーツNo
- CGB-160X
- CGB-150X
- CGB-60X
- CGB-35X
タイプ
- 511
出荷日
すべて
2日以内
4日以内

型番リスト

表示件数

型番

測定範囲

(mm)

コードNo・符号・パーツNo

測定子の有効ストローク

(mm)

標準付属品

アンビル

(本)

換えワッシャ数

(個)

測定力

(N)

ガイド支持力

(N)

寸法L16

(mm)

最小発注数量

18～35	CGB-35X	1.2	アンビル（刻印1、2、3、4、5、6、7、8、9）、換えワッシャ（内径Φ5、厚み0.5mm/内径Φ1、厚み1mm/内径Φ9.5、厚み0.5mm/内径Φ9.5、厚み1mm/内径Φ9.5、厚み2mm/内径Φ9.5、厚み3mm）	9	2	4以下	6以下	-	1個
35～60	CGB-60X	1.2	アンビル（刻印1、2、3、4、5、6）、換えワッシャ（内径Φ5、厚み0.5mm/内径Φ1、厚み1mm/内径Φ9.5、厚み0.5mm/内径Φ9.5、厚み1mm/内径Φ9.5、厚み2mm/内径Φ9.5、厚み3mm）	6	4	4以下	6以下	-	1個
50～150	CGB-150X	1.6	50mmサブアンビル、アンビル（刻印1、2、3、4、5、6、7、8、9）	11	4	5以下	10以下	38	1個
100～160	CGB-160X	1.6	アンビル（刻印1、2、3、4、5、6、7、8、9）	13	4	5以下	10以下	50	1個

通常単価(税別) (税込単価)	通常出荷日

17,720円 ( 19,492円 )	2日目
18,435円 ( 20,279円 )	2日目
21,084円 ( 23,192円 )	2日目
32,102円 ( 35,312円 )	4日目

詳細情報

基本情報

【特長】
・握り下長さが短く軽量なので、狭い場所や卓上での測定に便利です
・測定子と各アンビルの先端は全て超硬合金ボールですので、耐久性・耐摩耗性に優れています
・指示器（ダイヤルゲージ、デジマチックインジケータ）と保護カバーはオプションです

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

ミツトヨ
468シリーズデジマチックホールテスト（三点式内側マイクロメータ） HTD-R
ミツトヨ
368シリーズホールテスト（二・三点式内側マイクロメータ） D・E・HT-R
新潟精機（SK）
デジタルシリンダゲージ（WCDI）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
