未確定：候補が8型番あります。
日研工作所

2LOCKスリムチャック NBT50

2LOCKスリムチャック NBT50
通常単価(税別)
33,981円～40,172円
税込単価
37,379円～44,189円
通常出荷日：2日目

【特長】・BT2面拘束主軸で2面拘束ツールとして使用できます。もちろん標準のBT主軸でも、BTツールと...

詳細を確認
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

よく一緒に見られています

ミーリングチャック BT50シリーズ

日研工作所

ミーリングチャック BT50シリーズ
通常価格(税別)： 36,532円 (税込価格：40,185円)

通常出荷日：在庫品1日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

3LOCKツール（MBT）の技術の元に生まれた、2LOCKツール（NBT）

メジャードリームホルダ及び高速回転ツールをシリーズ化。
高速回転時のZ方向の変化が少なく、ATC時の繰返し精度が向上します。
2LOCKスリムチャック　NBT


工作機械のスピンドルとツールホルダーのコンタクトの重要性

2LOCKスリムチャック　BT主軸


定評ある削りと安全・確実な3面拘束型の3LOCKツール（MBT）の技術の元に生まれた2LOCKツール（NBT）です。

  • 高速回転時、Z方向の変化が少ない。
  • ATC装着繰返し精度の向上。
2LOCKスリムチャック　特長関連画像1

2LOCKツールは、標準BTスピンドルでも使用出来ます。

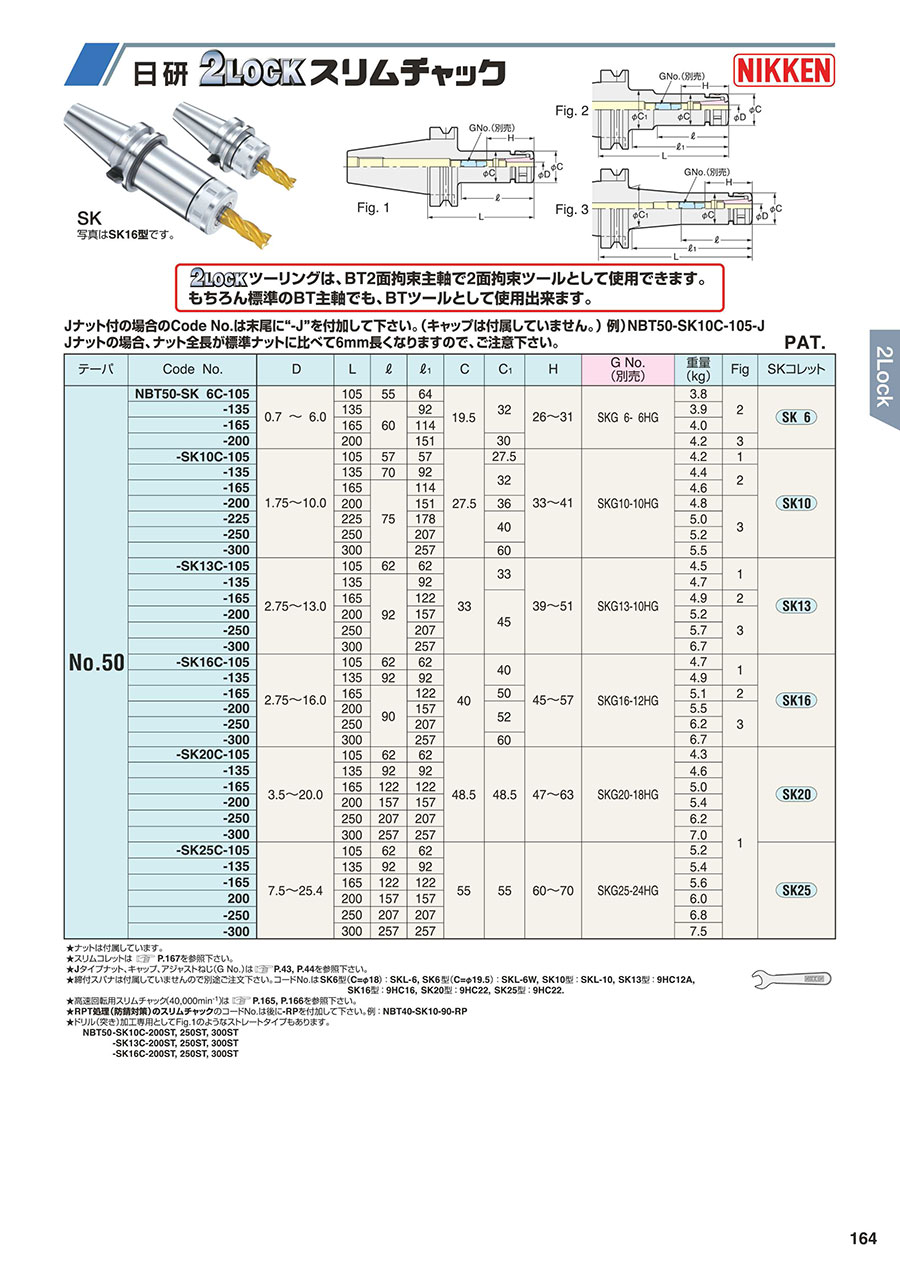

外形図

2LOCKスリムチャック　外形図



選定サポート情報

2LOCKツーリングは、単なるテーパ・端面の2面拘束ツールではなく、内部減衰機構や先端チャック機構に数々の特長をもっています。

2LOCKスリムチャック　選定サポート情報 関連画像

型番リスト

表示件数
  • 1
    • 型番
    NBT50-SK6C-200
    NBT50-SK10C-105
    NBT50-SK13C-135
    NBT50-SK13C-165
    NBT50-SK13C-200
    NBT50-SK13C-250
    NBT50-SK13C-300
    NBT50-SK20C-105

    最大把握径

    (mm)

    最小把握径

    (mm)

    把握径

    (mm)

    ホルダ長さ

    (mm)

    適用コレット

    適合商品

    チャック深さ

    (mm)

    		最小発注数量
    6.0以下
    -
    0.7～6
    200
    SK6
    SKG6-6HG
    26～31
    1個
    10.0以下
    1.0以上
    1.75～10
    105
    SK10
    SKG10-10HG
    33～41
    1個
    13.0以下
    2.0以上
    2.75～13
    135
    SK13
    SKG13-10HG
    39～51
    1個
    13.0以下
    2.0以上
    2.75～13
    165
    SK13
    SKG13-10HG
    39～51
    1個
    13.0以下
    2.0以上
    2.75～13
    200
    SK13
    SKG13-10HG
    39～51
    1個
    13.0以下
    2.0以上
    2.75～13
    250
    SK13
    SKG13-10HG
    39～51
    1個
    13.0以下
    2.0以上
    2.75～13
    300
    SK13
    SKG13-10HG
    39～51
    1個
    20.0以下
    3.0以上
    3.5～20
    105
    SK20
    SKG20-18HG
    47～63
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    36,420円
    ( 40,062円 )
    2日目
    33,981円
    ( 37,379円 )
    2日目
    35,556円
    ( 39,112円 )
    2日目
    36,362円
    ( 39,998円 )
    2日目
    38,169円
    ( 41,986円 )
    2日目
    40,146円
    ( 44,161円 )
    2日目
    40,172円
    ( 44,189円 )
    2日目
    40,000円
    ( 44,000円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・BT2面拘束主軸で2面拘束ツールとして使用できます。もちろん標準のBT主軸でも、BTツールとして使用出来ます

    ご注意

    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    2LOCKスリムチャック NBT50のレビュー
    この商品のレビューはありません
