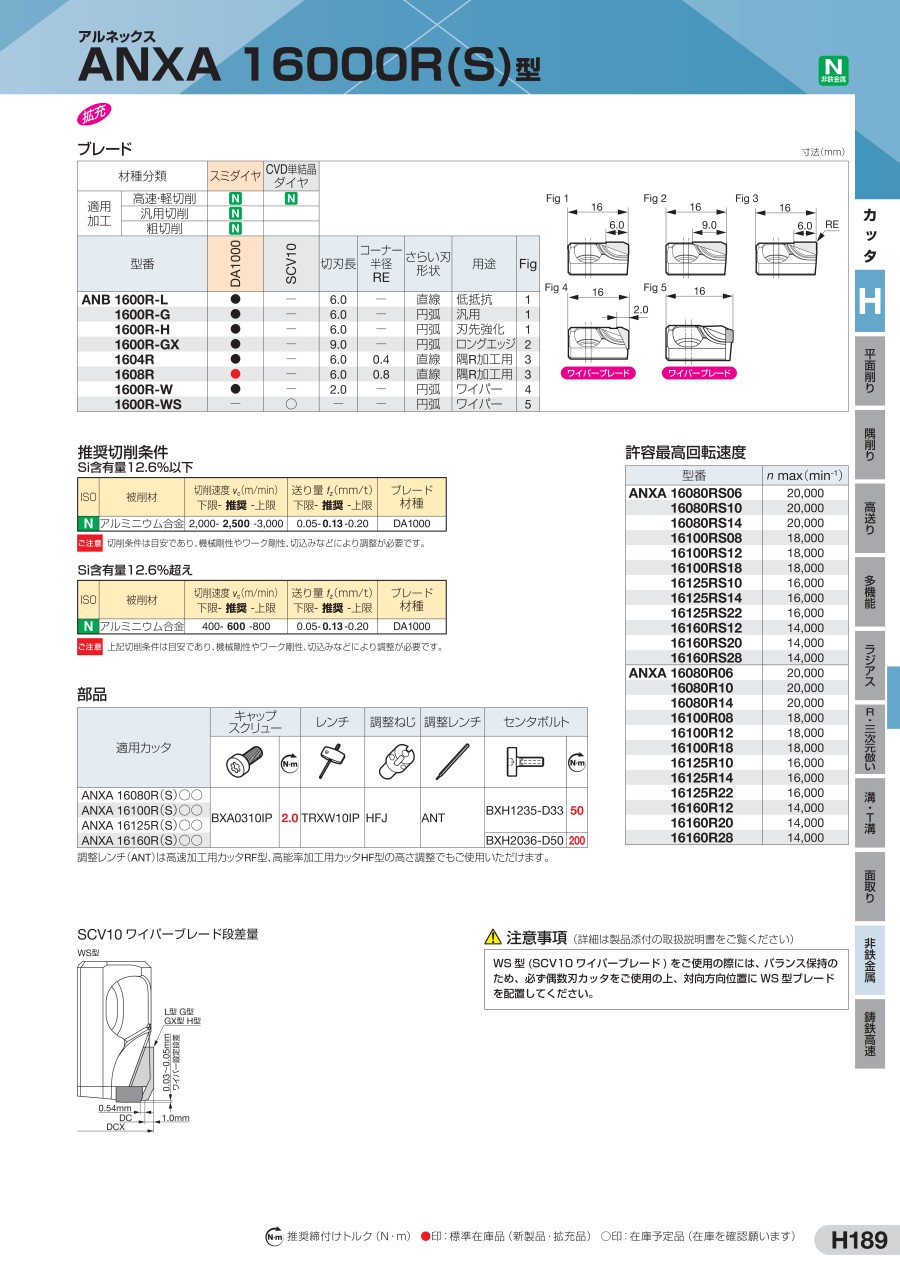

スミダイヤインサート ANB

製品特長・仕様

• 超微粒ダイヤモンドを超高密度に焼結
• 加工面の面粗度が大幅に向上
• 世界最高レベルの耐摩耗性と強度
• 多様なアルミニウム合金や非鉄合金の加工に適用可能

外形図

Fig 1

Fig 2

Fig 3

Fig 4
ワイパーブレード

使用方法・使用事例

使用方法

ブレード取付け/ 刃振れ調整

推奨切削条件

推奨切削条件表

Si含有量12.6%以下

Si含有量12.6%超え

鋳鉄/アルミニウム合金の共削り

切削条件時の注意

ご注意

上記切削条件は目安であり、機械剛性やワーク剛性、切込みなどにより調整が必要です。
鋳鉄/アルミニウム合金の共削りの場合、DA90を推奨します。
ワイパーブレードWS型使用時の送り量は下表をご参照ください。

• ワイパーブレードWS 型の推奨送り量

*1 WS刃型1枚当たりの送り量 fz_ws

    1刃当たりの送り量 fz

*2 総取付刃数にはダミーブレード、ワイパーブレード（WS型）を含みます。
*3 WS型の取付刃数にはダミーブレードは含みません。

選定サポート情報

刃型選択ガイド

※1 アルミニウム合金と鋳鉄が組み合わさった部品の加工。 W型とWS型の併用はできません。

注意・禁止事項

W型のセッティング

注意事項
ワイパーブレードW型をご使用の際には、バランス保持のため必ず偶数刃カッタをご使用の上、対向位置にも同型ワイパーブレードを配置してください。
