住友電工ハードメタル

SEC-プランジドリル PDL型 2D/3D用（内部給油式）

SEC-プランジドリル PDL型 2D/3D用（内部給油式）
通常単価(税別)
39,103円～58,760円
税込単価
43,013円～64,636円
通常出荷日：3日目

【特長】・底切刃をフラット設計とすることで、平面に近い底面形状が得られ、後工程での切込み変動を抑えられ...

詳細を確認
  • 本商品はホルダのみです。チップは別売りです。

よく一緒に見られています

SEC-プランジミル PCT型 3D/5D用（内部給油式）

住友電工ハードメタル

SEC-プランジミル PCT型 3D/5D用（内部給油式）
通常価格(税別)： 26,470円 (税込価格：29,117円)

通常出荷日：3 日目

よく一緒に見られています

WDXドリル 加工深さ2D用

住友電工ハードメタル

WDXドリル 加工深さ2D用
通常価格(税別)： 31,855円 (税込価格：35,041円)

通常出荷日：1 日目 ～

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

SEC-プランジドリルPDL型は、中心刃付で穴あけ、重ね穴（断続）加工が可能です。
ポケットの粗加工やコーナー隅肉除去加工などで、径方向に大きな切込みをかけ、工具剛性の高いZ軸方向への切削送りをすることで、高能率で安定した粗加工を実現します。

SEC-プランジドリル PDL型 2D/3D用（内部給油式） 特長1

エア穴付き／高耐久性ボディ／底刃フラット

PDL型は中心刃付きの為、工具半径を超える半径方向切込み、ピックフィードでの加工や穴あけ加工が可能です。（ポケット加工など）

SEC-プランジドリル PDL型 2D/3D用（内部給油式） 特長2

PDL型のpfは、工具径(φDc) の70%以下としてください。

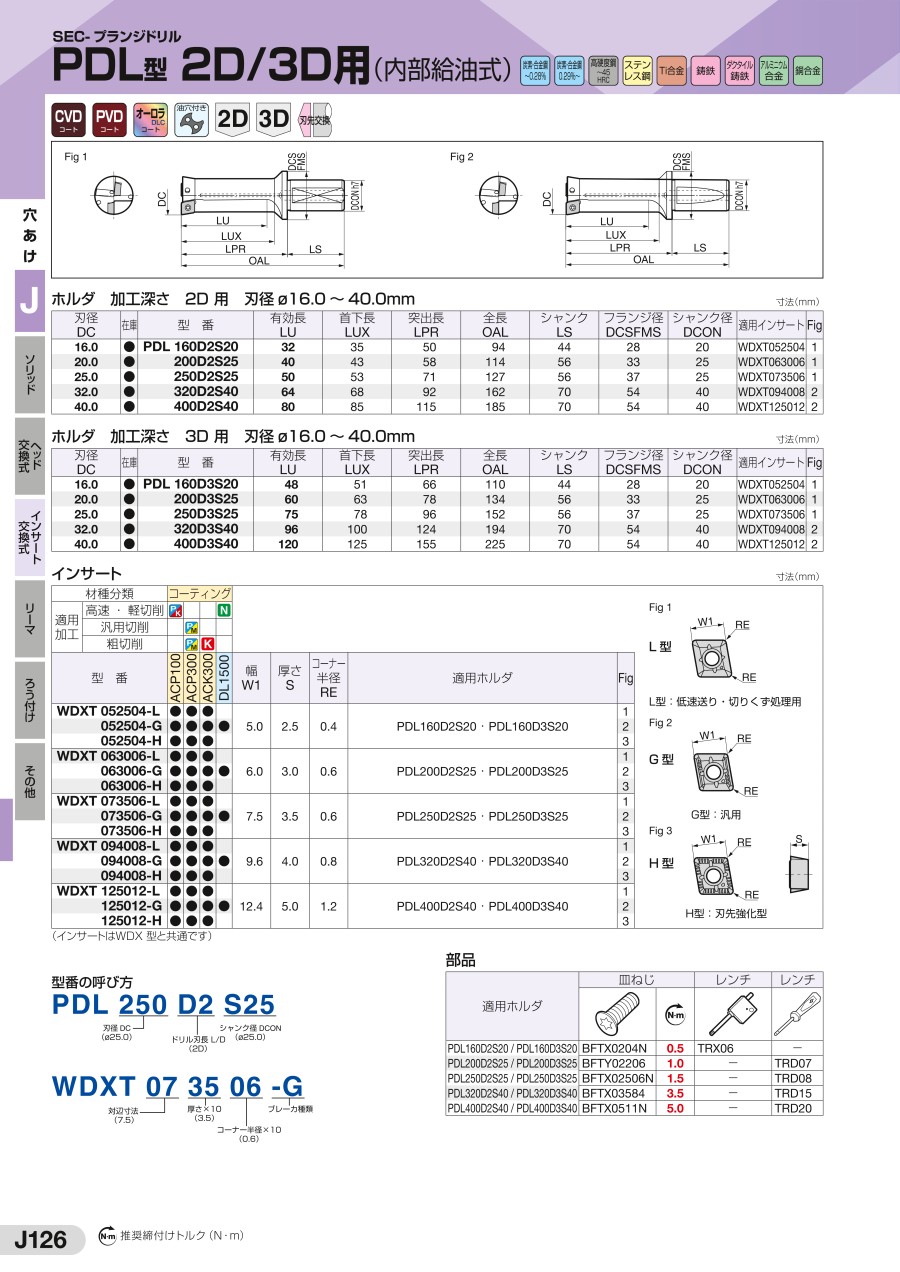

外形図

SEC-プランジドリル PDL型 2D/3D用（内部給油式） 外形図

使用方法・使用事例

使用事例

■ポケット加工
被削材：Ti合金

SEC-プランジドリル PDL型 2D/3D用（内部給油式） 使用事例1

工具：PDL400D2S40（φ40）
チップ：WDXT125012-G
材種：ACK300
切削速度：Vc=40m/min
送り量：f=0.07mm/rev（Vf=22.3mm/min）
切込み：ae（pf）=25mm

■穴あけ加工
被削材：SUS316

SEC-プランジドリル PDL型 2D/3D用（内部給油式） 使用事例2

工具：PDL200D3S25（φ20）
チップ：WDXT063006-G
材種：ACP300
切削速度：Vc=180m/min
送り量：f=0.10mm/rev（Vf=286mm/min）
切込み：ae（pf）=20mm

■コーナー 隅肉除去
被削材：SUS316

SEC-プランジドリル PDL型 2D/3D用（内部給油式） 使用事例3

工具：PDL250D2S25（φ25）
チップ：WDXT073506-G
材種：ACP300
切削速度：Vc=140m/min
送り量：f=0.10mm/rev（Vf=178mm/min）
切込み：ae（pf）=15mm



推奨切削条件

推奨切削条件表

■2D用

SEC-プランジドリル PDL型 2D/3D用（内部給油式） 推奨切削条件表1

■3D用

SEC-プランジドリル PDL型 2D/3D用（内部給油式） 推奨切削条件表2

適用被削材

SEC-プランジドリル PDL型 2D/3D用（内部給油式） 適用被削材

選定サポート情報

＜チップブレーカ＞

3種類の用途別ブレーカでさまざまな被削材、切削条件に対応

SEC-プランジドリル PDL型 2D/3D用（内部給油式） チップブレーカ

＜部品＞

SEC-プランジドリル PDL型 2D/3D用（内部給油式） 部品

注意・禁止事項

＜チップ装着時のご注意＞

SEC-プランジドリル PDL型 2D/3D用（内部給油式） 注意

チップは外周刃、中心刃のどちらにも使用できます。
外周刃として使用したチップは、中心刃として使用できません。
同様に、中心刃として使用したチップは、外周刃として使用できません。

型番リスト

表示件数
  • 1
    • 型番
    PDL160D2S20
    PDL160D3S20
    PDL200D2S25
    PDL200D3S25
    PDL250D2S25
    PDL250D3S25
    PDL320D2S40
    PDL320D3S40
    PDL400D2S40
    PDL400D3S40

    ドリル径（刃径）

    (mm)

    加工穴深さ（L/D)

    (mm)

    全長（L1）

    (mm)

    突出長（L2）

    (mm)

    首下長・溝長（L3）

    (mm)

    フランジ径（肩部径）

    (mm)

    シャンク径・MT No

    適用チップ

    シャンク長

    (mm)

    適合ネジ

    適合レンチ

    		最小発注数量
    16
    32
    94
    50
    35
    28
    20
    WDXT052504
    44
    BFTX0204N
    TRX06
    1個
    16
    48
    110
    66
    51
    28
    20
    WDXT052504
    44
    BFTX0204N
    TRX06
    1個
    20
    40
    114
    58
    43
    33
    25
    WDXT063006
    56
    BFTY02206
    TRD07
    1個
    20
    60
    134
    78
    63
    33
    25
    WDXT063006
    56
    BFTY02206
    TRD07
    1個
    25
    50
    127
    71
    53
    37
    25
    WDXT073506
    56
    BFTX02506N
    TRD08
    1個
    25
    75
    152
    96
    78
    37
    25
    WDXT073506
    56
    BFTX02506N
    TRD08
    1個
    32
    64
    162
    92
    68
    54
    40
    WDXT094008
    70
    BFTX03584
    TRD15
    1個
    32
    96
    194
    124
    100
    54
    40
    WDXT094008
    70
    BFTX03584
    TRD15
    1個
    40
    80
    185
    115
    85
    54
    40
    WDXT125012
    70
    BFTX0511N
    TRD20
    1個
    40
    120
    225
    155
    125
    54
    40
    WDXT125012
    70
    BFTX0511N
    TRD20
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    39,103円
    ( 43,013円 )
    3日目
    41,074円
    ( 45,181円 )
    3日目
    41,912円
    ( 46,103円 )
    3日目
    44,088円
    ( 48,497円 )
    3日目
    42,754円
    ( 47,029円 )
    3日目
    45,000円
    ( 49,500円 )
    3日目
    48,377円
    ( 53,215円 )
    3日目
    50,898円
    ( 55,988円 )
    3日目
    55,812円
    ( 61,393円 )
    3日目
    58,760円
    ( 64,636円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・底切刃をフラット設計とすることで、平面に近い底面形状が得られ、後工程での切込み変動を抑えられます
    ・全サイズエア穴付きで、内部クーラントによる切くず排出性能が向上します
    ・特殊表面処理を施した高耐久性ボディで、寿命・信頼性が向上します
    ・SumiDrill WDX 型用インサートの採用により、鋼から非鉄金属、難削材まで幅広い被削材に対応できます
    ・中心刃付きの為、工具半径を超える半径方向切込み、ピックフィードでの加工や穴あけ加工が可能です（ポケット加工など）

    ご注意

    • 本商品はホルダのみです。チップは別売りです。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
