マルチドリル ネクシオMDE-E型 ハブ用（外部給油式）

製品特長・仕様

製品の基本仕様・特長

幅広い被削材や加工条件に対応する汎用ドリル

RXシン二ング+円弧刃型

外部給油式

●RXシンニングでスラストを低減、小型マシニングセンタ、小型旋盤にも最適

幅広い被削材や加工条件で、安定長寿命を実現

＜汎用性を追求した新材種 ACT100＞

• ●微粒系超硬母材
  耐摩耗性と耐折損性を両立

• ●NXコーティング
  Absotech®技術を応用した、高品位・高硬度・高強度膜で、優れた耐摩耗性、耐熱性を実現

• ●高品位エッジが肩部の安定寿命を実現

マルチドリル ネクシオMDE型：チッピングの無い高品位な刃先／他社品A：エッジのコーティングがチッピング

オーバーラップシンニングでさらに低抵抗、摩耗抑制浅穴加工に最適

*L/D=2サイズのみ

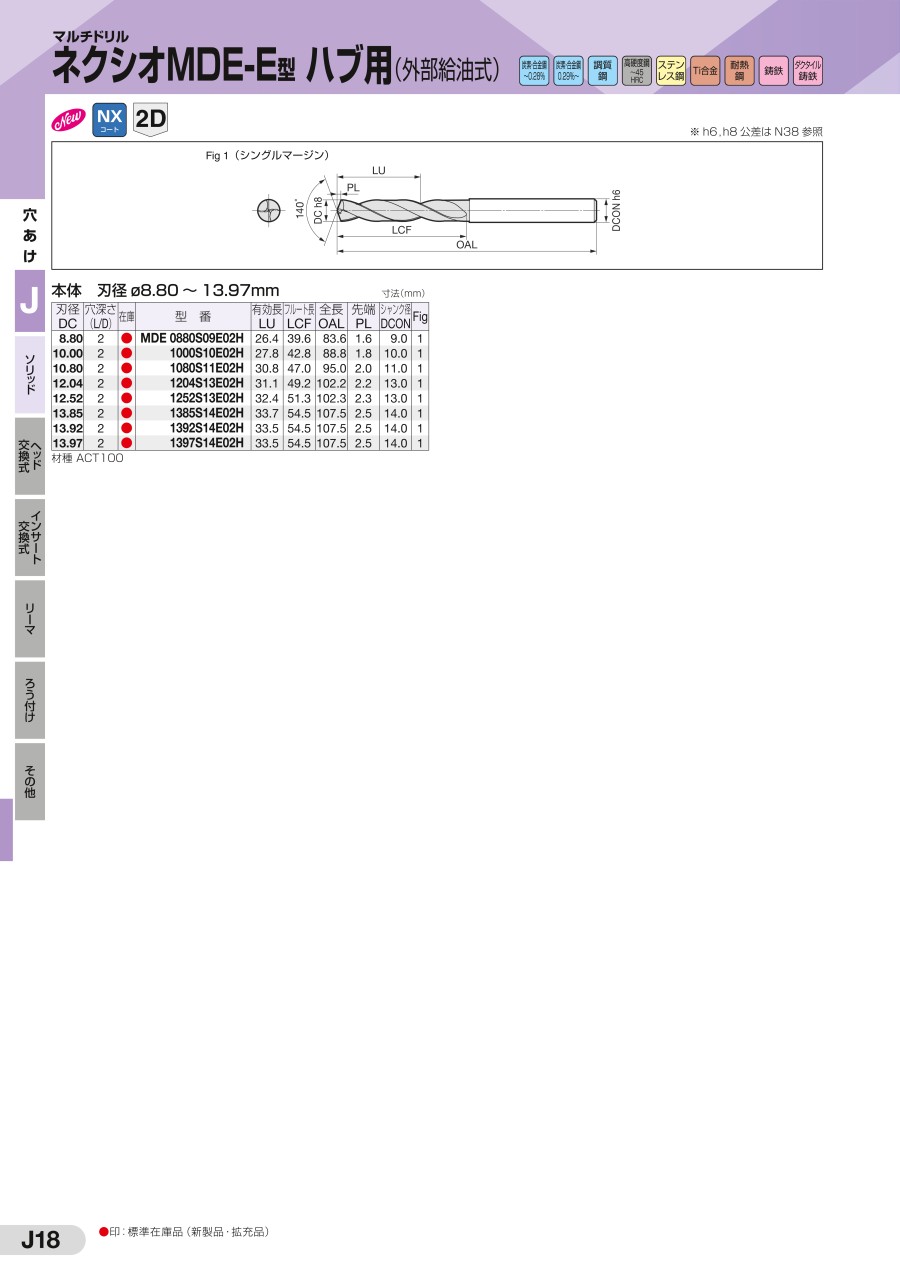

外形図

使用方法・使用事例

使用事例

●ハブ内軸ボルト圧入穴使用実例

被削材：S55C相当、設備：立型M/C、使用工具：MDE1397S14E02H（φ13.97mm×2D）、切削条件：Vc=75m/min、f=0.2mm/rev、H=15mm（貫通）、外部給油（水溶性）

推奨切削条件

推奨切削条件表

切削条件時の注意

• （1）上記推奨切削条件表は、水溶性切削油剤使用時を示すものです。（ステンレス鋼加工は除く）
• （2）水溶性切削油は切刃先端部に十分に供給してください。
• （3）不水溶性切削油を使用される場合は、切削速度を20～30%下げて十分な給油量を確保してください。
• （4）保持具へのドリルセット時は、切刃先端外周部の振れを0.02mm以下にしてください。
• （5）保持具内へのフルート入り込みは避けてください。
• （6）加工物の食い付き部が異形状（傾き・断続等）の場合、食い付き時送り量を半分程度に下げてください。
  *それでも加工安定性が確保出来ない場合は、フラットマルチドリルMDF型にてフラット面の前加工を推奨します。
• （7）貫通時断続加工になる場合は貫通前より送り量を半分程度に下げてください。
