住友電工ハードメタル

ストロングマルチドリル HX型（内部給油式）

カタログ

通常単価(税別): 9,735円～83,148円

税込単価: 10,709円～91,463円

通常出荷日：1日目～5日目

【特長】・鋳鉄の高能率加工に対応・ナノコーティング技術を駆使したドリル専用「DEXコート」の採用により...

未確定：候補が243型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

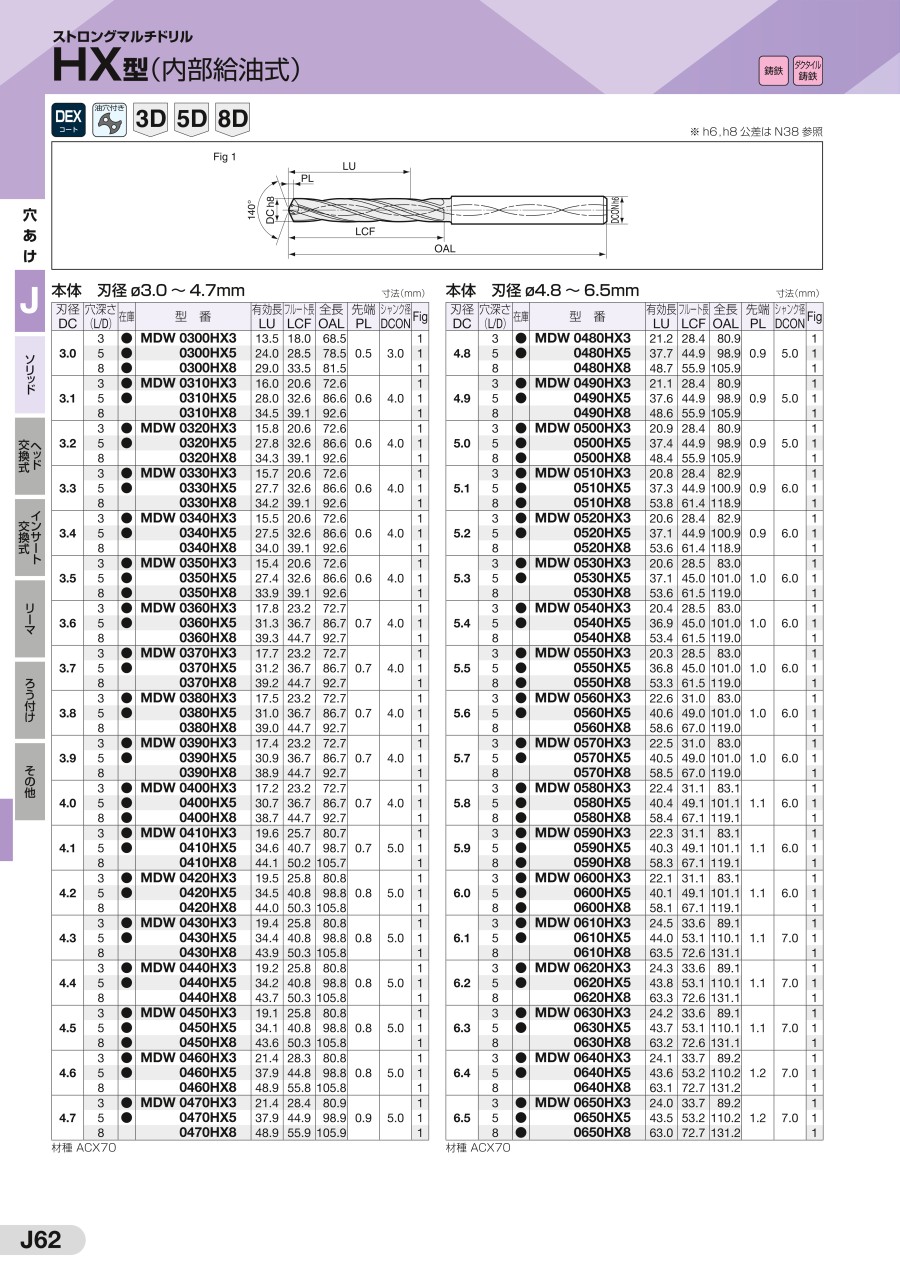

カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

鋳鉄加工の幅広い切削条件に対応。使いやすさと能率アップを両立します。

■概要

「ストロングマルチドリル HX型」は、鋳鉄加工の安定高能率化を実現するため、切削抵抗低減とドリル強度向上を両立した鋳鉄加工専用ドリルです。

■特長・用途

厚い心厚、特殊ダブルマージンの採用により、高能率加工でも挙動が安定します。
また「RXシンニング」の採用により、切削抵抗を大幅に低減し、更に安定した高能率加工を実現。（φ10mmサイズの場合）
Vf=1,000mm/minを超える高能率での加工が可能です。

＜長寿命＞

ナノコーティング技術を駆使したドリル専用「DEXコート」の採用により、従来コーティング比2倍以上の長寿命化を実現。
マージン位置の適正化でガイド機能を強化し、穴曲りによる折損を防止します。

性能・試験情報

■低抵抗
広い切りくずポケットにより低スラスト抵抗を実現

被削材：FC250、使用工具：従来品、MDW1250HX5（φ12.5mm5D）、切削条件：Vc=100m/min、f=0.60mm/rev、H=50mm、内部給油（水溶性）

■高剛性
太い心厚と幅広いランドで振動を抑制

被削材：FC250、使用工具：従来品、MDW1250HX5（φ12.5mm5D）、切削条件：Vc=100m/min、f=0.60mm/rev、H=50mm、内部給油（水溶性）

■高精度
マージン先端位置の改善で穴精度向上

被削材：FC250、使用工具：従来品、MDW1250HX5（φ12.5mm5D）、切削条件：Vc=100m/min、f=0.60mm/rev、H=50mm、内部給油（水溶性）

■長寿命
高送り加工にすることで、刃先の擦過を減らし長寿命化⇒交換頻度（加工時間）の維持と高能率化を両立

被削材：FC250、使用工具：従来品、MDW1250HX5（φ12.5mm5D）、切削条件：Vc=100m/min、H=50mm、内部給油（水溶性）

＜従来品＞

切削条件：f=0.30mm/rev、切削長：30m（加工時間39分）

＜HX型＞

切削条件：f=0.30mm/rev、切削長：30m（加工時間39分）
切削条件：f=0.60mm/rev、切削長：60m（加工時間39分）

外形図

使用方法・使用事例

使用事例

＜使用実例＞

機械部品（FC250）

使用工具：MDW1450HX8（φ14.5mm 8D）
穴あけ加工距離：60m
切削条件
従来品：Vc=80m/min、f=0.28mm/rev、Vf=490mm/min
HY型：Vc=80m/min、f=0.60mm/rev、Vf=1,050mm/min
H=100mm（止まり）内部給油（水溶性）

従来品比2.1倍の高能率加工を達成！

機械部品（FCD250）

使用工具：MDW1020HX3（φ10.2mm 3D）
穴あけ加工距離：85m
切削条件
Vc=80m/min、f=0.90mm/rev、Vf=2,245mm/min
H=28mm（止まり）内部給油（水溶性）

定数寿命加工後　刃先損傷状態

送りf=0.9mm/revでの超高能率加工が可能！
切刃欠損を防ぎ安定した加工が可能

エンジン部品（FC250）

使用工具：MDW0680HX5（φ6.8mm 5D）
穴あけ加工距離：80m
切削条件
Vc=80m/min、f=0.40mm/rev、Vf=1,497mm/min
H=27mm（止まり）内部給油（水溶性）

従来品比2.9倍の高能率・安定加工を達成！

設備部品（FCD450）

使用工具：MDW0850HX5（φ8.5mm 5D）
穴あけ加工距離：60m
切削条件
Vc=70m/min、f=0.30mm/rev、Vf=786mm/min
H=27mm（止まり）内部給油（水溶性）

従来品比2倍の高能率加工を達成！

エンジン部品（FC700）

使用工具：MDW1200HX3（φ12.0mm 3D）
穴あけ加工距離：60m
切削条件
従来品：Vc=50m/min、f=0.22mm/rev、Vf=291.7mm/min
HX型：Vc=50m/min、f=0.40mm/rev、Vf=530.4mm/min
H=28mm（止まり）内部給油（水溶性）

従来品比1.8倍の高能率加工でも安定した切削を実現！

設備部品（FCD250）

使用工具：MDW1850HX5（φ18.5mm 5D）
穴あけ加工距離：50m
切削条件
Vc=70m/min、f=0.9mm/rev
H=27mm（止まり）内部給油（水溶性）

定数加工後　刃先すくい面損傷状態

超高能率加工において刃先損傷を抑制！

推奨切削条件

推奨切削条件表

下限値-推奨値-上限値

Vc：切削速度 m/min、f：送り量 mm/rev

適用被削材

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

有効加工深さ

(mm)

最小発注数量

3	18	68.5	3	9	1個
3	28.5	78.5	3	15	1個
3	33.5	81.5	3	24	1個
3.1	20.6	72.6	4	9.3	1個
3.1	32.6	86.6	4	15.5	1個
3.2	20.6	72.6	4	9.6	1個
3.2	32.6	86.6	4	16	1個
3.3	20.6	72.6	4	9.9	1個
3.3	32.6	86.6	4	16.5	1個
3.4	20.6	72.6	4	10.2	1個
3.4	32.6	86.6	4	17	1個
3.5	20.6	72.6	4	10.5	1個
3.5	32.6	86.6	4	17.5	1個
3.5	39.1	92.6	4	28	1個
3.6	23.2	72.7	4	10.8	1個
3.6	36.7	86.7	4	18	1個
3.7	23.2	72.7	4	11.1	1個
3.7	36.7	86.7	4	18.5	1個
3.8	23.2	72.7	4	11.4	1個
3.8	36.7	86.7	4	19	1個
3.9	23.2	72.7	4	11.7	1個
3.9	36.7	86.7	4	19.5	1個
4	23.2	72.7	4	12	1個
4	36.7	86.7	4	20	1個
4	44.7	92.7	4	32	1個
4.1	25.7	80.7	5	12.3	1個
4.1	40.7	98.7	5	20.5	1個
4.2	25.8	80.8	5	12.6	1個
4.2	40.8	98.8	5	21	1個
4.3	25.8	80.8	5	12.9	1個
4.3	40.8	98.8	5	21.5	1個
4.4	25.8	80.8	5	13.2	1個
4.4	40.8	98.8	5	22	1個
4.5	25.8	80.8	5	13.5	1個
4.5	40.8	98.8	5	22.5	1個
4.5	50.3	105.8	5	36	1個
4.6	28.3	80.8	5	13.8	1個
4.6	44.8	98.8	5	23	1個
4.7	28.4	80.9	5	14.1	1個
4.7	44.9	98.9	5	23.5	1個
4.8	28.4	80.9	5	14.4	1個
4.8	44.9	98.9	5	24	1個
4.9	28.4	80.9	5	14.7	1個
4.9	44.9	98.9	5	24.5	1個
5	28.4	80.9	5	15	1個
5	44.9	98.9	5	25	1個
5	55.9	105.9	5	40	1個
5.1	28.4	82.9	6	15.3	1個
5.1	44.9	100.9	6	25.5	1個
5.1	61.4	118.9	6	40.8	1個
5.2	28.4	82.9	6	15.6	1個
5.2	44.9	100.9	6	26	1個
5.3	28.5	83	6	15.9	1個
5.3	45	101	6	26.5	1個
5.4	28.5	83	6	16.2	1個
5.4	45	101	6	27	1個
5.5	28.5	83	6	16.5	1個
5.5	45	101	6	27.5	1個
5.5	61.5	119	6	44	1個
5.6	31	83	6	16.8	1個

通常単価(税別) (税込単価)	通常出荷日

16,429円 ( 18,072円 )	3日目
18,930円 ( 20,823円 )	3日目
23,796円 ( 26,176円 )	3日目
16,903円 ( 18,593円 )	3日目
19,268円 ( 21,195円 )	3日目
16,903円 ( 18,593円 )	3日目
19,268円 ( 21,195円 )	3日目
16,903円 ( 18,593円 )	3日目
19,268円 ( 21,195円 )	3日目
9,735円 ( 10,709円 )	5日目
19,268円 ( 21,195円 )	3日目
16,903円 ( 18,593円 )	3日目
19,268円 ( 21,195円 )	3日目
24,136円 ( 26,550円 )	3日目
17,105円 ( 18,816円 )	3日目
19,335円 ( 21,269円 )	3日目
17,105円 ( 18,816円 )	3日目
19,335円 ( 21,269円 )	3日目
17,105円 ( 18,816円 )	3日目
19,335円 ( 21,269円 )	3日目
17,105円 ( 18,816円 )	3日目
19,335円 ( 21,269円 )	3日目
17,105円 ( 18,816円 )	3日目
19,335円 ( 21,269円 )	3日目
24,204円 ( 26,624円 )	3日目
17,512円 ( 19,263円 )	3日目
20,148円 ( 22,163円 )	3日目
17,512円 ( 19,263円 )	3日目
20,148円 ( 22,163円 )	3日目
17,512円 ( 19,263円 )	3日目
20,148円 ( 22,163円 )	3日目
17,512円 ( 19,263円 )	3日目
20,148円 ( 22,163円 )	3日目
17,512円 ( 19,263円 )	3日目
20,148円 ( 22,163円 )	3日目
25,217円 ( 27,739円 )	3日目
17,646円 ( 19,411円 )	3日目
20,350円 ( 22,385円 )	3日目
17,646円 ( 19,411円 )	3日目
20,350円 ( 22,385円 )	3日目
17,646円 ( 19,411円 )	3日目
20,350円 ( 22,385円 )	3日目
17,646円 ( 19,411円 )	3日目
20,350円 ( 22,385円 )	3日目
17,646円 ( 19,411円 )	3日目
20,350円 ( 22,385円 )	3日目
25,622円 ( 28,184円 )	3日目
18,930円 ( 20,823円 )	3日目
21,634円 ( 23,797円 )	3日目
26,838円 ( 29,522円 )	3日目
18,930円 ( 20,823円 )	3日目
21,634円 ( 23,797円 )	3日目
18,930円 ( 20,823円 )	3日目
21,634円 ( 23,797円 )	3日目
18,930円 ( 20,823円 )	3日目
21,634円 ( 23,797円 )	3日目
18,930円 ( 20,823円 )	3日目
21,634円 ( 23,797円 )	3日目
26,838円 ( 29,522円 )	3日目
19,133円 ( 21,046円 )	3日目

基本情報

基本情報

【特長】
・鋳鉄の高能率加工に対応
・ナノコーティング技術を駆使したドリル専用「DEXコート」の採用により、従来コーティング比2倍以上の長寿命化を実現
・マージン位置の適正化でガイド機能を強化し、穴曲りによる折損を防止します

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストロングマルチドリル HX型（内部給油式）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ストロングマルチドリル HX型（内部給油式）	ストロングマルチドリル HY型（内部給油式）	スーパーマルチドリル XHGS型（内部給油式）	スーパーマルチドリル PHT型（内部給油式）	フラットマルチドリル MDF-A型（内部給油式）	マルチドリルネクシオMDE-H型（内部給油式）
メーカー	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル
通常価格	9,735円-	14,129円 -	14,228円 -	9,486円 -	21,172円 -	8,675円 -
通常出荷日	1日目〜	3日目	1日目〜	1日目〜	2日目	1日目〜
被削材	鋳鉄	一般鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	アルミ	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	非鉄用（DLC）	鋼用
油穴（オイルホール）	○	○	○	○	○	○
