アルネックス ANXS 16000E型

製品特長・仕様

製品の基本仕様・特長

• 刃振れ調整時間大幅短縮
  ねじ止めシンプル構造と容易な微調整機構
• ブレードスルークーラント
  刃先へのクーラント供給を確実にし切りくずを分断
• 軽量アルミニウム合金ボディ（ANXA型）
  アルミニウム合金採用により、φ125mm 22枚刃で総重量1.3kg以下を実現
• 高強度CVD単結晶ダイヤモンド SCV10
  ワイパーブレード WS型 新登場

性能・試験情報

高速高能率加工

vf=30,000mm/minを超える超高能率加工を実現

刃振れ調整時間大幅短縮

• ねじ止めシンプル構造
• 容易な微調整機構
• ボディの高剛性化_{（締付けによる歪みを軽減）}

高さ調整レンチの可動域が広いため、調整が容易。

刃振れ調整時の刃先高さのバラつきは5μm 以内を推奨。

*刃先が欠損しやすいため、カッター本体への取り付けには注意が必要です。非接触式ツールプリセッタをご使用ください。

1回目で完了 調整時間短縮

切りくず処理

ブレードスルークーラントで切りくず分断

切りくずの飛散方向をコントロール。

切りくず用ポケットで切りくずをキャッチし、ボディの損傷を抑制。

被削材：ADC12 切削条件：vc=2,500m/min, fz=0.05mm/t, ap=0.5mm Wet

バリ抑制

バリ抑制効果の高いダブルチャンファ刃型を採用（L/G/GX/H/GB 型）

抜けバリの原因となる塑性変形を抑え、優れたバリ抑制効果を発揮します。

被削材：A6061 板材
切削条件：vc=3,142m/min, fz=0.10mm/t, ap=0.5mm, Dry

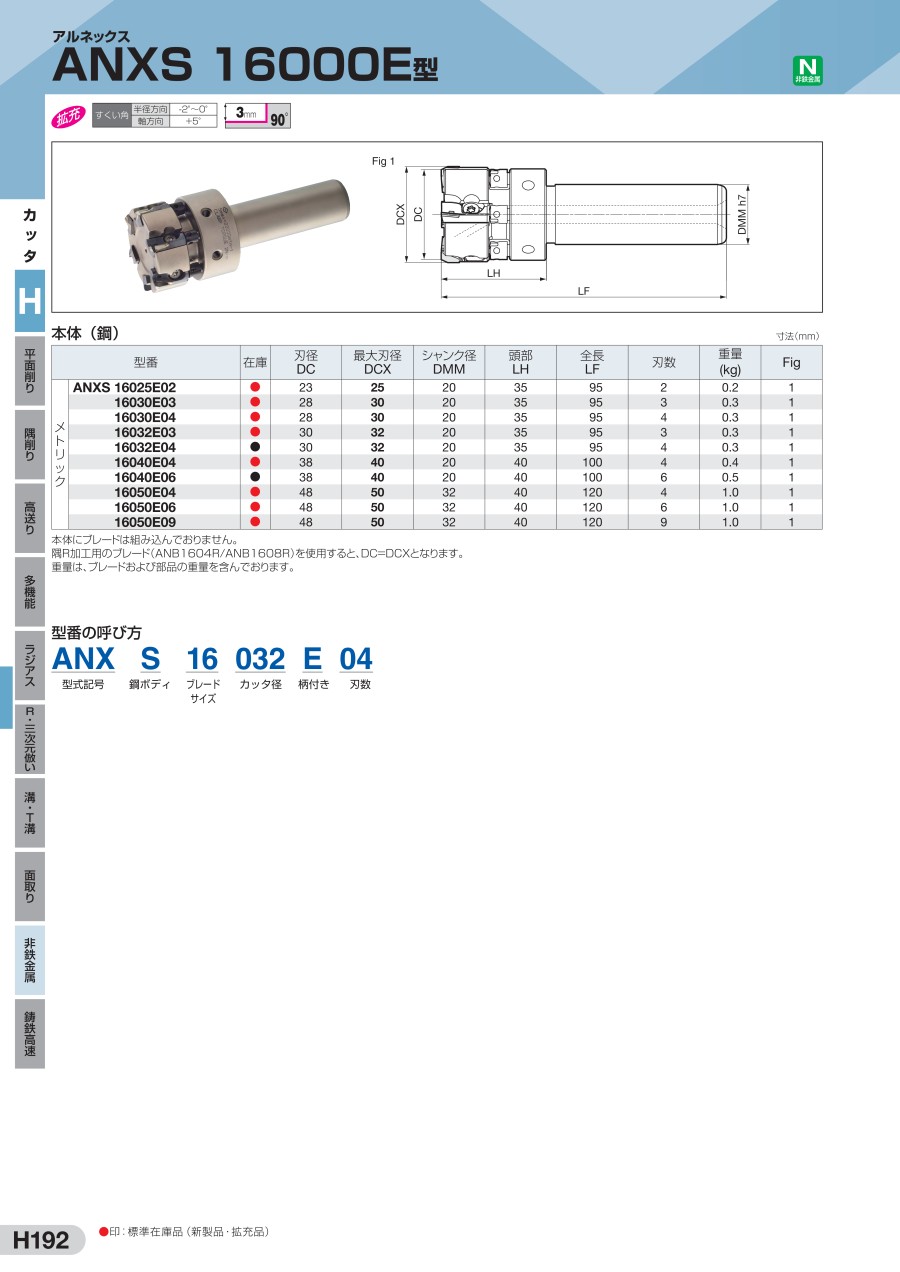

外形図

使用方法・使用事例

使用方法

ブレード取付け/ 刃振れ調整

使用事例

アルミニウム合金 ADC12 自動車部品		住友電工ハードメタル社品	他社品
立形M/C BT30	使用工具	ANXS16025E02	ろう付け
	材種	DA1000	PCD
	刃型	R0.4	-
	刃径（mm）	25	25
	刃数	2	2
	vc （m/min）	471	471
	vf （mm/min）	900	900
	fz （mm/t）	0.075	0.075
	ap（mm）	0.3～1.5	0.3～1.5
	ae（mm）	7～10	7～10
	クーラント	Wet（内部給油）	Wet（外部給油）
	結果	内部給油により切りくず細断、ブレードを交換できるため経済的

アルミニウム合金 ADC12 エンジン部品		住友電工ハードメタル社品
立形M/C BT50	使用工具	ANXS16050E09
	材種	DA1000
	刃型	R0.4
	刃径（mm）	50
	刃数	9
	vc （m/min）	942
	vf （mm/min）	2,700
	fz （mm/t）	0.05
	ap（mm）	1
	ae（mm）	-
	クーラント	Wet（内部給油）
	結果	ミリングチャック、ハイドロチャックで使用可能

推奨切削条件

推奨切削条件表

Si含有量12.6%以下

Si含有量12.6%超え

鋳鉄/アルミニウム合金の共削り

ご注意

• 上記はANX型全般の推奨条件です。許容最高回転速度を超えない範囲でご使用ください。
• 上記切削条件は目安であり、機械剛性やワーク剛性、切込みなどにより調整が必要です。
  鋳鉄/アルミニウム合金の共削りの場合、DA90を推奨します。
• ワイパーブレードWS型使用時の送り量はデジタルカタログH229をご参照ください。

選定サポート情報

刃型選択ガイド

※1 アルミニウム合金と鋳鉄が組み合わさった部品の加工。 W型とWS型の併用はできません。

刃型選択の目安

• 最大1.0mmまで再研磨可能。ランニングコストを低減

1回の再研磨量を0.2mmとすると初回使用時と合わせ、6回までの使用が可能です。
（外周刃およびWS型の再研磨はできません。）

部品

調整レンチ（ANT）は高速加工用カッタRF型、高能率加工用カッタHF型の高さ調整でもご使用いただけます。
