住友電工ハードメタル

SEC-ウェーブラジアスミル RSX（F）10000RS型

カタログ

通常単価(税別): 38,330円～52,581円

税込単価: 42,163円～57,839円

通常出荷日：3日目

【特長】・超ハイレーキ設計+高剛性ボディ設計により、低抵抗・低振動加工を実現・独自の位置決め機構採用で...

カッタ本体には、チップは付属しておりません。カッタを選択する際、保持具取り付けサイズ（穴径）をご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

低抵抗・低振動設計

高い操作性

超ハイレーキ設計+ 高剛性ボディ設計により、低抵抗・低振動加工を実現

独自の位置決め機構採用で、高精度かつ高い操作性で、容易なコーナー管理を実現しました

※インサートサイズ12mm/16mm/20mmは最大8コーナー使用、
8mm/10mmは最大4コーナー使用です。

性能・試験情報

寿命比較（耐欠損性）

他社品と比較し、約1.6倍の長寿命化を達成

切削振動比較

他社品と比較し、約15%削減

切削抵抗比較

被削材：SUS304 使用工具：φ50
切削条件：vc=200m/min, fz=0.5mm/t, ap=2.0mm, ae=10.0mm Wet

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

ご注意

切削条件は目安であり、機械剛性やワーク剛性、切込みなどにより調整が必要です。

選定サポート情報

部品

注意・禁止事項

インサート取付時のご注意

インサートを（A）と（B）の方向から押さえて、ねじを締付ける。

インサートすくい面上のマーク位置（C）のいずれかを、ボディのマーク位置（D）にあわせる。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

刃径 D

(φ)

刃数

(枚)

詳細タイプ

ボス

(mm)

穴径

(mm)

溝幅

(mm)

ボルトD1

(mm)

ボルトD2

(mm)

取付深さ

(mm)

溝深さ

(mm)

最小発注数量

40	4	標準タイプ	34	16	8.4	14	9	18	5.6	1個
40	5	標準タイプ	40	22	10.4	18	11	20	6.3	1個
52	5	標準タイプ	40	22	10.4	18	11	20	6.3	1個
40	5	多刃タイプ	34	16	8.4	14	9	18	5.6	1個
50	6	多刃タイプ	40	22	10.4	18	11	20	6.3	1個
52	6	多刃タイプ	40	22	10.4	18	11	20	6.3	1個

通常単価(税別) (税込単価)	通常出荷日

38,330円 ( 42,163円 )	3日目
46,263円 ( 50,889円 )	3日目
46,263円 ( 50,889円 )	3日目
41,419円 ( 45,561円 )	3日目
52,581円 ( 57,839円 )	3日目
52,581円 ( 57,839円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・超ハイレーキ設計+高剛性ボディ設計により、低抵抗・低振動加工を実現
・独自の位置決め機構採用で、高精度かつ高い操作性で、容易なコーナー管理を実現しました

ご注意

カッタ本体には、チップは付属しておりません。カッタを選択する際、保持具取り付けサイズ（穴径）をご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

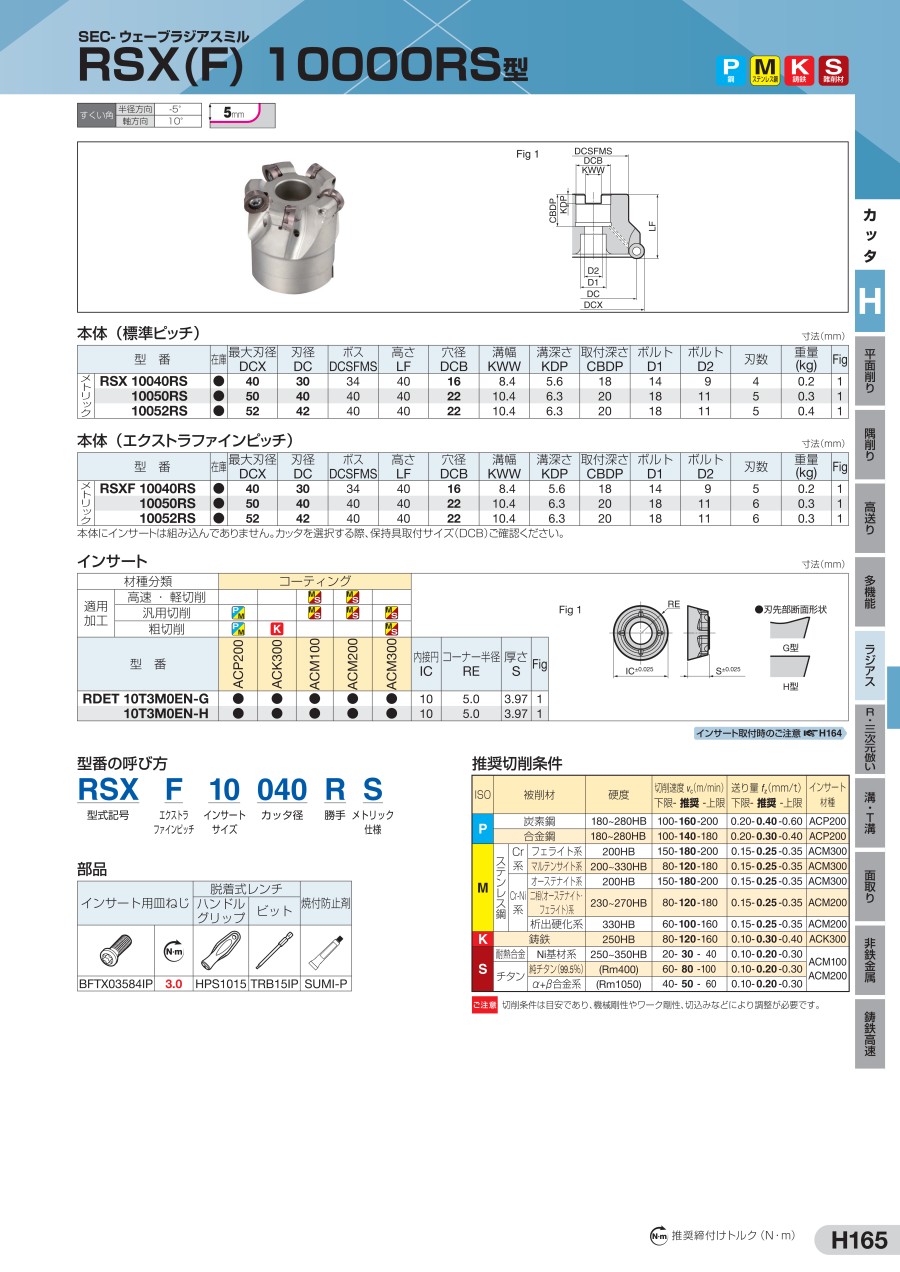

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
