SEC-ねじ切りバイト SSTE型外径用

SEC-ねじ切りバイト SSTE型外径用
通常単価(税別)
13,692円～17,624円
税込単価
15,061円～19,386円
通常出荷日：1日目～3日目

刃先近傍のみを外周研磨し、全周研磨級並みの高品位加工を実現します。

  • ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

SEC-ねじ切りバイト ねじきりくん LTE型

住友電工ハードメタル

SEC-ねじ切りバイト ねじきりくん LTE型
通常価格(税別)： 7,373円 (税込価格：8,110円)

通常出荷日：3 日目

よく一緒に見られています

SEC-ねじ切りバイト外径用 THE型

住友電工ハードメタル

SEC-ねじ切りバイト外径用 THE型
通常価格(税別)： 13,226円 (税込価格：14,549円)

通常出荷日：3 日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

  • 加工精度の高いさらい刃付きチップを大幅にラインアップ
    一般産業機械、パイプまで幅広く対応
  • 3次元モールドブレーカを採用し、切りくず処理が安定
  • 刃先逃げ面を研磨する事により、切れ味が良く高品位なねじ加工を実現
SEC-ねじ切りバイト SSTE型外径用 関連画像

切れ刃付近の逃げ面外周を研磨し高品位なねじ加工を実現

性能・試験情報

■切削性能

●切削抵抗比較

SEC-ねじ切りバイト SSTE型外径用 関連画像

シャープな刃先で低抵抗
被削材：S45C、M30×1.5
切削条件：Vc=150m/min、Wet、8パス
加工方法：ラジアルインフィード

●加工面比較

SEC-ねじ切りバイト SSTE型外径用 関連画像

むしれの少ない良好な加工面
被削材：S45C、M30×1.5
切削条件：Vc=150m/min、Wet、8パス
加工方法：ラジアルインフィード

外形図

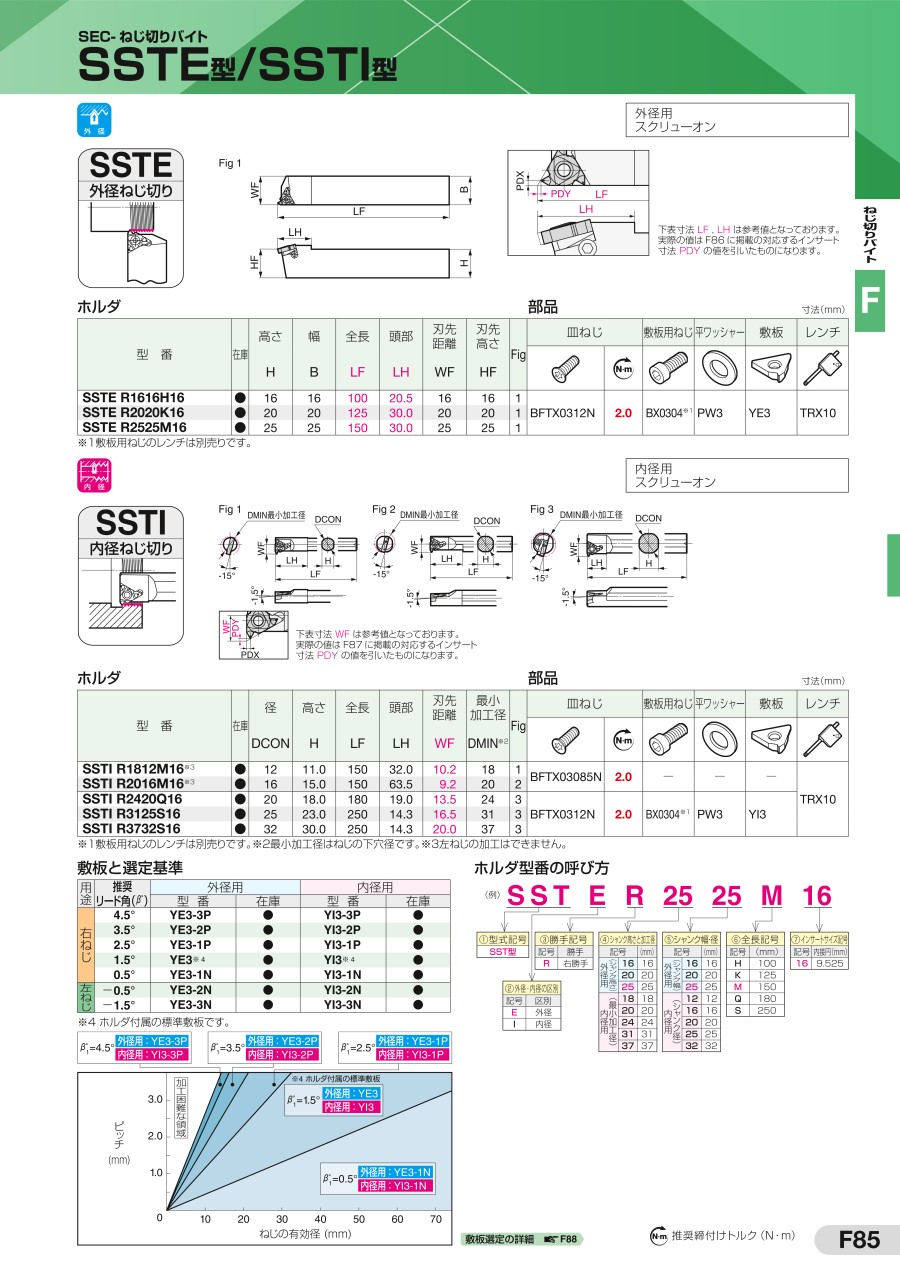

SEC-ねじ切りバイト SSTE型外径用 外形図

使用方法・使用事例

使用方法

■敷板の取り替え方法

SEC-ねじ切りバイト SSTE型外径用 使用例

チップを外し、敷板を露出させます。

SEC-ねじ切りバイト SSTE型外径用 使用例

敷板止めねじを1～2回転ほど緩めてください。

SEC-ねじ切りバイト SSTE型外径用 使用例

敷板を取り外し、リード角に合った敷板を取り付けます。

SEC-ねじ切りバイト SSTE型外径用 使用例

緩めた敷板止めねじを締め込みます。（推奨締付けトルク1.0～1.5N・m）

使用事例

■使用実例

SEC-ねじ切りバイト SSTE型外径用 使用例

シャープエッジの効果で、ねじ山頂のバリが小さく、加工面の傷も少ない。

  • ホルダ：SSTE R2525M16
  • チップ：16ER 200ISO-CB
  • 被削材
    SKD61（45～48HRC）
    M30×2.0 長さ40mm
  • 加工方法：修正フランクインフィード 14パス
  • 回転速度：n=636rpm（Vc=60m/min）

＜修正フランクインフィード＞

SEC-ねじ切りバイト SSTE型外径用 使用例
  • 大ピッチねじやむしれ易い被削材に有効。
  • 切りくずの流れが一方向の為、処理性が良い。
  • トレーリングエッジ側の逃げ面摩耗を減少することができる。

推奨切削条件

推奨切削条件表

SEC-ねじ切りバイト SSTE型外径用 関連画像

SSTE型の切込量の目安

SEC-ねじ切りバイト SSTE型外径用 関連画像

切削条件時の注意

  • 上表のパス数、切込みはあくまで目安です。状況に応じて増減してください。ただし、切込みの最大量は0.5mm以下としてください。
  • さらい刃つきチップを使用する場合は、総切込みに仕上げ代分を加えてください。

選定サポート情報

■部品

SEC-ねじ切りバイト SSTE型外径用 部品

※1：敷板止めねじ用のスパナは付属しておりません。

型番リスト

表示件数
  • 1
    • 型番
    SSTER1616H16
    SSTER2020K16
    SSTER2525M16

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    		最小発注数量
    16
    16
    100
    20.5
    16
    16
    1個
    20
    20
    125
    30.0
    20
    20
    1個
    25
    25
    150
    30.0
    25
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,692円
    ( 15,061円 )
    3日目
    14,745円
    ( 16,220円 )
    3日目
    17,624円
    ( 19,386円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    刃先近傍のみを外周研磨し、全周研磨級並みの高品位加工を実現します。

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    SEC-ねじ切りバイト SSTE型外径用のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    SEC-ねじ切りバイト SSTE型外径用
    SEC-ねじ切りバイト外径用 THE型
    SEC-ねじ切りバイト(ミニバイト） THE型
    SEC-ねじ切りバイト ねじきりくん STE型
    外径ねじ切りホルダ［TTXチップ用］　S···KTTX型 （外径用スリーブホルダ）
    外径ホルダ KTNS型
    メーカー住友電工ハードメタル住友電工ハードメタル住友電工ハードメタル住友電工ハードメタル京セラ京セラ
    通常価格13,692円-13,226円 -5,318円7,654円 -19,607円 -11,268円 -
    通常出荷日1日目〜3日目3日目3日目2日目2日目
    ねじ種類ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用55° / 汎用60° / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / アメリカンNPTF60°(NPTF) / アメリカンNPT60°(NPT) / UNJ60°(UNJ)ISOメートル60°(M) / ウィットワース55°(W) / 汎用60° / 管用平行55°(G、Rp)ISOメートル60°(M) / ウィットワース55°(W) / 汎用60° / 管用平行55°(G、Rp)ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 汎用60° / 管用テーパ55°(R、Rc)ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc)ISOメートル60°(M) / ウィットワース55°(W) / ユニファイ60°(UN) / 台形30°(Tr) / 管用平行55°(G、Rp) / 管用テーパ55°(R、Rc) / アメリカンNPT60°(NPT)
    適合ピッチ0.5～30.8、1、1.25、1.5、1.75、2、2.50.8、1、1.25、1.5、1.75、2、2.51、1.25、1.5、1.75、2、2.5、30.5～20.5～3
    適合山数48～824～10、2824～10、2824、20、18、16、14、12、8、28、19、1156～1140～8
    勝手右右右右右右
    さらい刃対応共用共用共用共用なし共用
