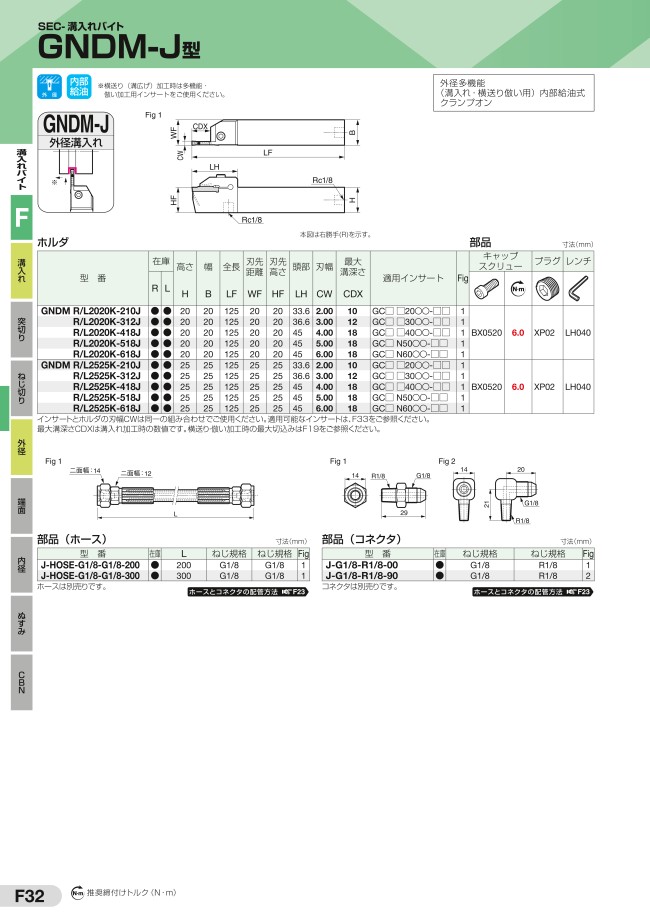

SEC-溝入れバイト（外径多機能溝入れ・横送り・倣い用）GNDM-J型
住友電工ハードメタル

SEC-溝入れバイト（外径多機能溝入れ・横送り・倣い用）GNDM-J型

  • 加工用途
    溝入れ
  • ホルダ角度 (°)
    0
  • タイプ
    一体型
  • 全長 (mm)
    125
  • 油穴（オイルホール）
    ○
  • クランプ方式
    クランプオン（C）
  • シャンク材質
    鋼
  • クランプねじ
    BX0520
  • レンチ
    LH040
  • 締付けトルク (N・m)
    6.0

ご注意

  • ホルダ本体には、チップは付属しておりません。
未確定 20 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

絞り込み条件：5 項目の仕様が未選択です

  • 適合刃幅(mm)

  • 最大溝深さ(mm)

  • 勝手

  • シャンク高さ(mm)

  • シャンク幅(mm)

  • タイプ

  • 出荷日

    • すべて
    • 3日以内

型番リスト

表示件数
  • 1
    • 型番
    GNDML2020K-210J
    GNDML2020K-312J
    GNDML2020K-418J
    GNDML2020K-518J
    GNDML2020K-618J
    GNDML2525K-210J
    GNDML2525K-312J
    GNDML2525K-418J
    GNDML2525K-518J
    GNDML2525K-618J
    GNDMR2020K-210J
    GNDMR2020K-312J
    GNDMR2020K-418J
    GNDMR2020K-518J
    GNDMR2020K-618J
    GNDMR2525K-210J
    GNDMR2525K-312J
    GNDMR2525K-418J
    GNDMR2525K-518J
    GNDMR2525K-618J

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    		最小発注数量
    2
    10
    左
    20
    20
    33.6
    20
    20
    GC□□20○○-□□
    1個
    3
    12
    左
    20
    20
    36.6
    20
    20
    GC□□30○○-□□
    1個
    4
    18
    左
    20
    20
    45
    20
    20
    GC□□40○○-□□
    1個
    5
    18
    左
    20
    20
    45
    20
    20
    GC□N50○○-□□
    1個
    6
    18
    左
    20
    20
    45
    20
    20
    GC□N60○○-□□
    1個
    2
    10
    左
    25
    25
    33.6
    25
    25
    GC□□20○○-□□
    1個
    3
    12
    左
    25
    25
    36.6
    25
    25
    GC□□30○○-□□
    1個
    4
    18
    左
    25
    25
    45
    25
    25
    GC□□40○○-□□
    1個
    5
    18
    左
    25
    25
    45
    25
    25
    GC□N50○○-□□
    1個
    6
    18
    左
    25
    25
    45
    25
    25
    GC□N60○○-□□
    1個
    2
    10
    右
    20
    20
    33.6
    20
    20
    GC□□20○○-□□
    1個
    3
    12
    右
    20
    20
    36.6
    20
    20
    GC□□30○○-□□
    1個
    4
    18
    右
    20
    20
    45
    20
    20
    GC□□40○○-□□
    1個
    5
    18
    右
    20
    20
    45
    20
    20
    GC□N50○○-□□
    1個
    6
    18
    右
    20
    20
    45
    20
    20
    GC□N60○○-□□
    1個
    2
    10
    右
    25
    25
    33.6
    25
    25
    GC□□20○○-□□
    1個
    3
    12
    右
    25
    25
    36.6
    25
    25
    GC□□30○○-□□
    1個
    4
    18
    右
    25
    25
    45
    25
    25
    GC□□40○○-□□
    1個
    5
    18
    右
    25
    25
    45
    25
    25
    GC□N50○○-□□
    1個
    6
    18
    右
    25
    25
    45
    25
    25
    GC□N60○○-□□
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    24,080円
    ( 26,488円 )
    3日目
    24,080円
    ( 26,488円 )
    3日目
    24,080円
    ( 26,488円 )
    3日目
    24,080円
    ( 26,488円 )
    3日目
    24,080円
    ( 26,488円 )
    3日目
    26,677円
    ( 29,345円 )
    3日目
    26,677円
    ( 29,345円 )
    3日目
    26,677円
    ( 29,345円 )
    3日目
    26,677円
    ( 29,345円 )
    3日目
    26,677円
    ( 29,345円 )
    3日目
    24,080円
    ( 26,488円 )
    3日目
    24,080円
    ( 26,488円 )
    3日目
    24,080円
    ( 26,488円 )
    3日目
    24,080円
    ( 26,488円 )
    3日目
    24,080円
    ( 26,488円 )
    3日目
    26,677円
    ( 29,345円 )
    3日目
    26,677円
    ( 29,345円 )
    3日目
    26,677円
    ( 29,345円 )
    3日目
    26,677円
    ( 29,345円 )
    3日目
    26,677円
    ( 29,345円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    溝入れ・横送り・倣い加工と幅広い加工用途で使用が可能。
    【特長】
    ・SEC-溝入れバイトGND型に内部給油式ホルダを拡充
    ・刃幅2.0～6.0mm幅まで対応
    ・溝加工時も効率的にクーラントを切れ刃に供給できるため、高速度加工による高能率化とインサートの長寿命化を両立
    ・切れ刃近傍からのダイレクト給油で、切りくず処理性能を向上

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
