ツインヘッドホルダ CKBB型

製品特長・仕様

製品の基本仕様・特長

2種類の刃先を搭載できる多機能工具

自動旋盤加工で1工程追加が可能

■15アイテムを標準在庫化。シャンクサイズは5種類。（φ15.875、φ16.0、φ19.05、φ20.0、φ22.0）

• （1）内径+内径の組み合わせ。さらに、端面溝入れ+端面溝入れも可能。
• （2）要求精度の高い内径加工を、1本のホルダで粗加工・仕上加工に分けて加工できます。

高精度+簡単操作

• 2種類のチップ刃先芯高の差は0～40μm、高精度加工に対応
• 極小径ボーリングバイトCKB型と同様の縦置きクランプで、高い芯高位置精度

工具移動量低減によるアイドルタイム削減

2工程を1本のホルダで加工できるので、刃物台の移動量が減少

性能・試験情報

■CKB型クランプ方式

高いインデックス精度／簡単操作のチップ交換

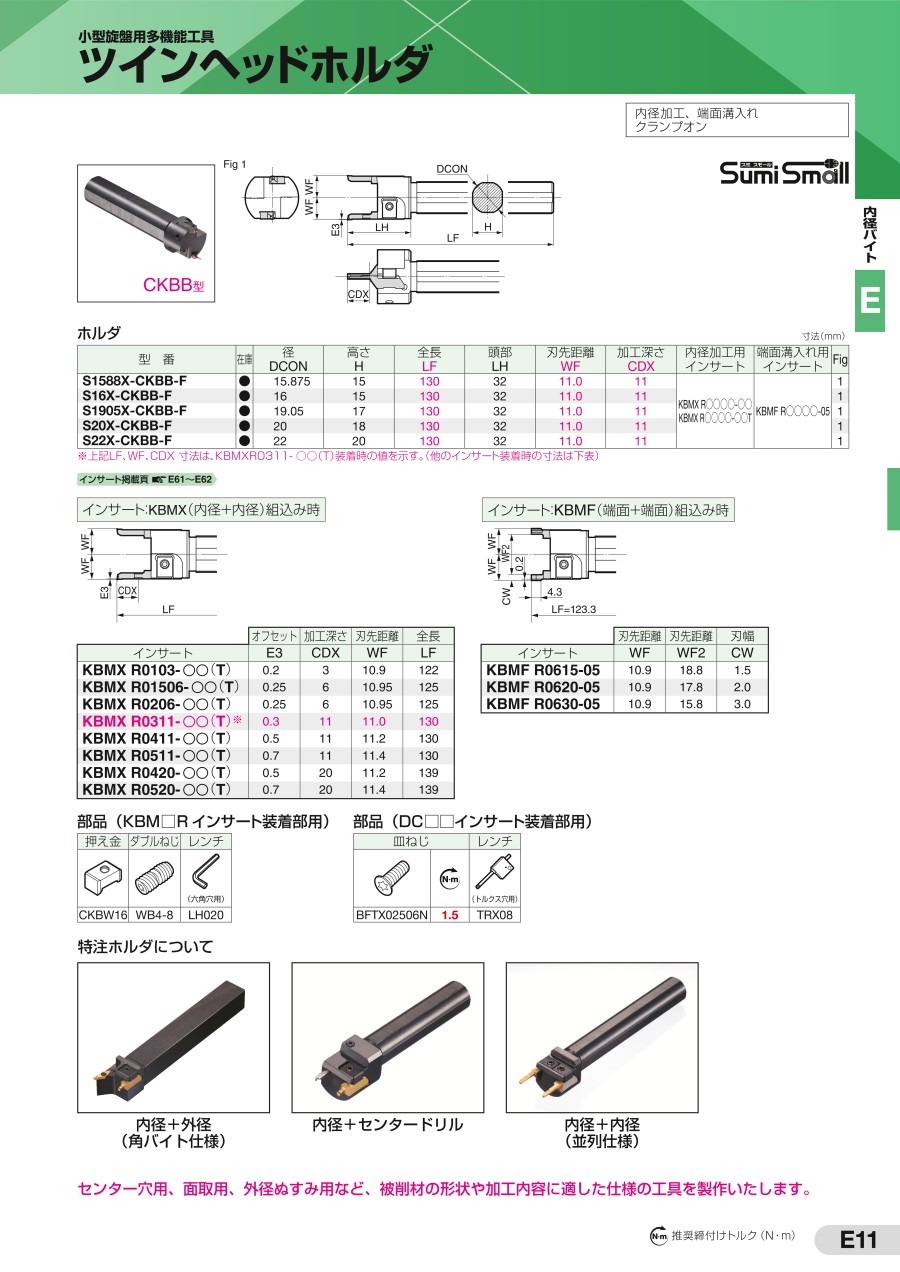

外形図

選定サポート情報

■適用領域

内径φ21.8～22.8mm以下^*の被削材でご使用下さい。
*装着するチップにより異なります。
