EZバーPLUS（刃先交換式ボーリングバー）S（C）-SWUB-EZP型ホルダ

製品特長・仕様

製品の基本仕様・特長

EZバーPLUS

高精度なソリッドバーに刃先交換式の利便性をプラス
加工コストの削減を実現

刃先交換式
最小加工径φ5から対応

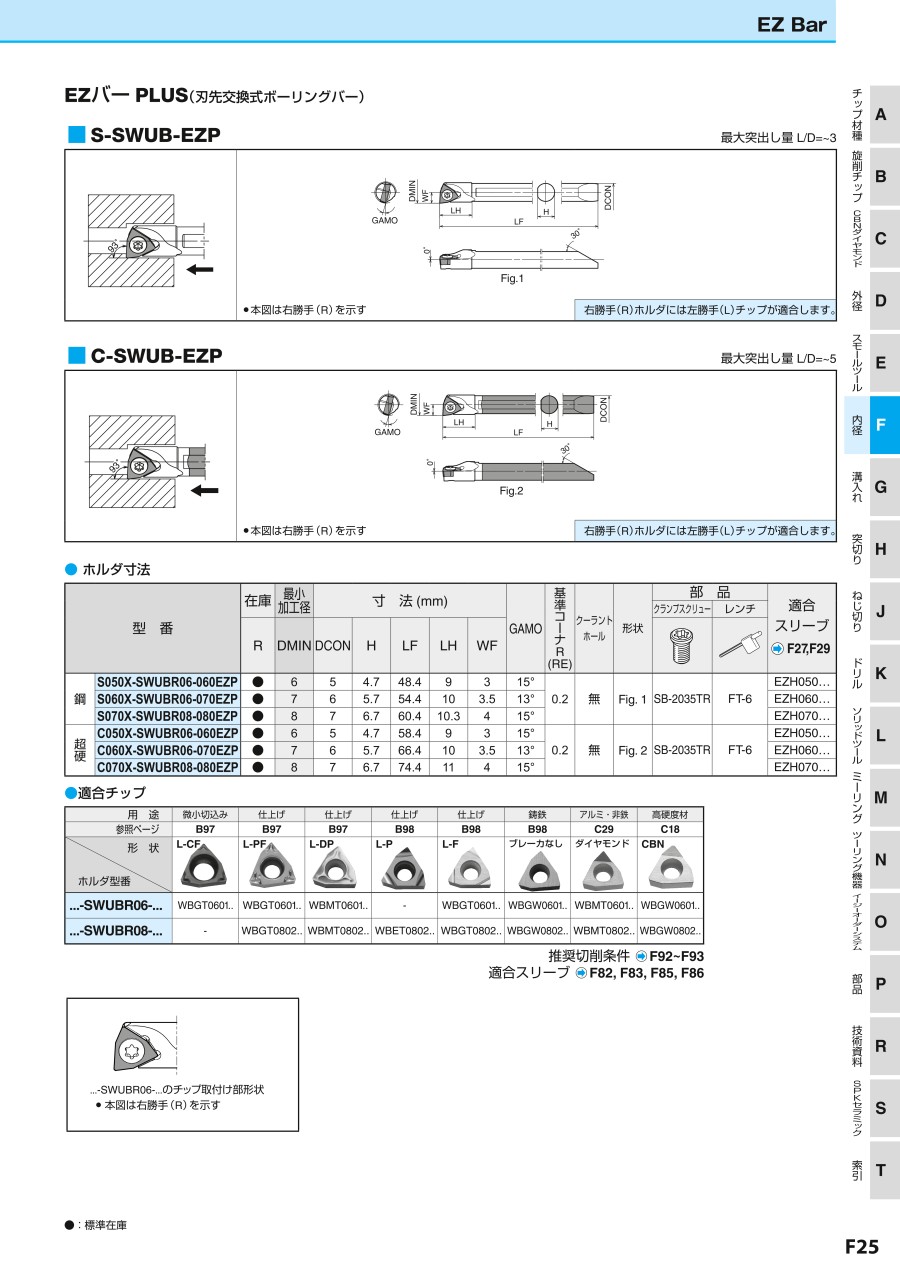

外形図

最大突出し量L/D=～3
・本図は右勝手（R）を示す  ・右勝手（R）ホルダには左勝手（L）チップが適合します

使用方法・使用事例

使用方法

EZバー装着手順（EZH-CTスリーブ使用時）

位置決めピン装着方法（Fig.4）及び漏水防止

• （1）突出し量に合わせて位置決めピン挿入部にピンを挿入してください。レンチ（LW-1.5）を使用して内部に押し込んでください
• （2）位置決めピン固定用止めねじ（HS3×4P、HS3×3P）をレンチ（LW-1.5）にてスリーブの両サイドから締めて、位置決めピンを固定してください
• （3）漏水防止用に止めねじ（HS3×4P、HS3×3P）をレンチ（LW-1.5）にてスリーブの両サイドから締めて固定してください

チップ装着方法（Fig.5）

• （1）チップポケット部を止めねじ方向に向けて挿入し、チップ後端傾斜面を位置決めピンに押し当てて、チップが回転しないことを確認してください（Fig.6参照）
• （2）レンチ（LW-2）にて止めねじを締めて、チップを固定してください
  （EZバーのシャンク径がφ3以下ではLW-1.5を使用）

EZバー装着手順（EZH-HPスリーブ使用時）

位置決めピン装着方法（Fig.5）

• （1）突出し量に合わせて位置決めピン挿入部にピンを挿入してください
• （2）レンチ（LW-1.5）を使用して内部に押し込んでください
• （3）位置決めピン固定用止めねじ（HS3×4P）をレンチ（LW-1.5）にて締め込んで、位置決めピンを固定してください

チップ装着方法（Fig.6）

• （1）チップポケット部を止めねじ方向に向けて挿入し、チップ後端傾斜面を位置決めピンに押し当てて、チップが回転しないことを確認してください（Fig.7参照）
• （2）レンチ（LW-2）にて止めねじを締め込んで、チップを固定してください
  （EZバーのシャンク径がφ3以下ではLW-1.5を使用）
