ドリル用インサート SOMX-US

製品特長・仕様

製品の基本仕様・特長

ステンレス鋼加工内刃用 USブレーカ
刃先強化部と切れ味重視の可変形状切れ刃により、耐欠損性とステンレス鋼の切削性を両立します。
複合R設計により、刃先の耐欠損性と耐溶着性の向上を実現します。

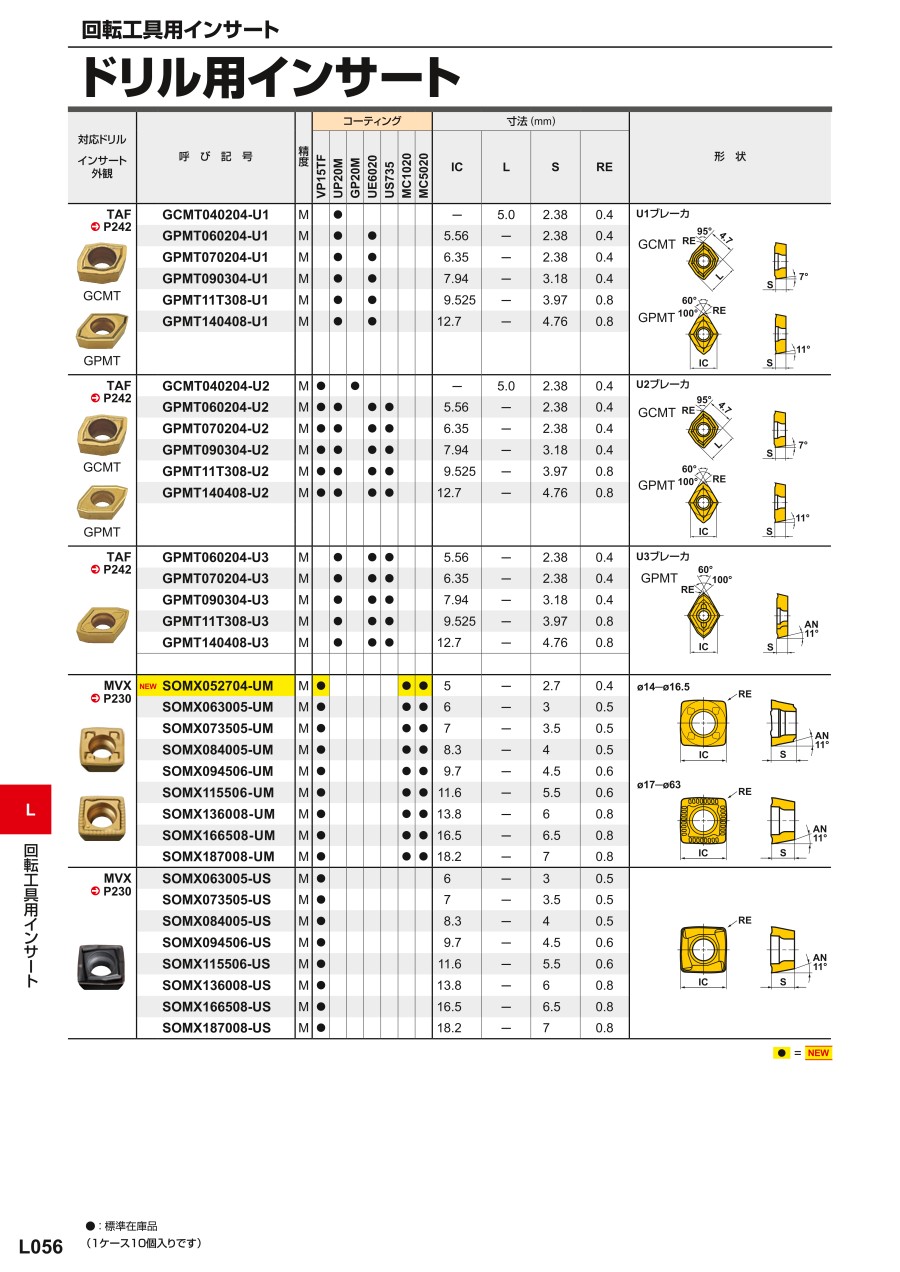

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

注1） 外刃にVP15TFを使用する際は、切削速度vcを70%程度に下げてください。
注2） 外部給油の場合、最大加工深さはL/D=3を目安としてください。それ以外の加工深さは推奨しません。
注3） ステンレス鋼加工の際は、必ず内部給油で加工してください。

適用被削材

選定サポート情報

インサート選択のポイント

ドリルの特性上、中心部に近いほど切削速度は遅くなり、溶着しやすくなるので、インサート選択には次のポイントを重視してください。

鋼・鋳鉄には！！

ブレーカはUMブレーカを選択してください。
高能率加工（高速回転）を目的とした場合には、耐摩耗性に優れたCVDコーテッド超硬材種（鋼：MC1020、鋳鉄：MC5020）を外刃とし、内刃には耐溶着性に優れたPVDコーテッド超硬材種（VP15TF）を推奨します。
外刃が欠損しやすい場合には、安定性を重視し、外刃・内刃共にPVDコーテッド超硬材種（VP15TF）をご利用ください。

ステンレス鋼には！！

ブレーカ選択はUMブレーカを外刃に、ステンレス鋼の耐溶着性と耐欠損性をアップしたUSブレーカを内刃に使用することにより、ステンレス鋼加工に抜群の性能を発揮します。
内刃と外刃にUSブレーカを使用すると、本来の切削性能が発揮しない場合もあります。
インサート材種の選択は鋼と同じとなります。

焼入れ鋼や欠損対策には！！

内刃のブレーカはUHブレーカを選択してください。
強度の高い強ネガと幅広ランド刃先と靱性の高いPVDコーテッド超硬材種DP8020により、焼入れ鋼（45HRC以下）の加工と鋼・鋳鉄の欠損対策に最適です。

アルミニウム合金の加工には！！

内刃・外刃共にUNブレーカを選択してください。
上面のポリッシュ仕上げと外周研磨により溶着を防止し、ポジランドと強すくい角のコンビネーションで切れ味重視の刃形になっています。
