VQ6MHVCH 6枚刃スマートミラクルマルチクーラントホール付き制振エンドミル（M）
- 通常単価(税別)
- 27,170円～77,400円
- 税込単価
- 29,887円～85,140円
高能率な側面加工を実現するマルチクーラントホール付き制振エンドミルです。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
チタン合金やステンレス鋼などの航空機部品加工に威力を発揮
- マルチクーラントホール
各切れ刃に複数のクーラント供給穴を配置し、穴位置の最適化により優れた冷却効果を発揮します。
特に難削材加工に適し、安定切削を実現します。
- スマートミラクルコーティング
新開発の耐摩耗性を大幅に向上した（Al、Cr）N系コーティングです。コーティング膜の平滑化処理により、切削抵抗の低減、切りくず排出性が大幅に向上しました。
難削材の長寿命、高能率加工に最適な次世代コーティングです。
・平滑化表面“Zero-μサーフェース”
・新開発（Al、Cr）N系コーティング
・超微粒超硬母材
- ZERO-μ（ミュー）サーフェース
ZERO-μサーフェースは、独自の表面処理技術により、平滑なコーティング膜を実現しました。さらに、平滑面とシャープな切れ刃の両立によりスムーズな切りくず排出で切削抵抗が低減し、加工能率、工具寿命が向上します。
スマートミラクルコーティング／従来コーティング
［切削抵抗比較］
切削抵抗を20%以上低減
＜切削条件＞
- 被削材：SUS304
- 使用工具：VQMHVD0600（DC=6mm）
- 回転速度：2,650min-1
- 切削速度：50m/min
- 送り速度：320mm/min（0.03mm/t.）
- 切込み量：6mm
- 突出し長さ：20mm
- 加工形態：ダウンカット、内部給油（エマルション）
- 使用機械：立形M/C（BT50）
性能・試験情報
＜切削性能＞
■SUS304 送り限界比較 トロコイド溝加工
従来品に対し1.4倍のテーブル送り 1,680mm/minの加工が可能。
VQ6MHVCH：1.4倍の高能率
従来品：切りくず詰まりによって折損
- 被削材：SUS304
- 使用工具：VQ6MHVCHD1600（DC=16mm）
- 回転速度：2,000min-1（100m/min）
- 切込み量：ap=12mm、ae（トロコイドピッチ）=2.4mm
- 加工形態：トロコイド溝切削、ダウンカット、内部給油（エマルション）
- 使用機械：立形M/C（BT50）
■Ti-6Al-4V 送り限界比較 トロコイド溝加工
従来品に対し1.2倍のテーブル送り 1,680mm/minの加工が可能。
VQ6MHVCH：加工可能（1.2倍の高能率）
従来品：コーナ部欠損
- 使用工具：VQ6MHVCHD1600（DC=16mm）
- 回転速度：2,000min-1（100m/min）
- 切込み量：ap=12mm、ae（トロコイドピッチ）=2.4mm
- 加工形態：トロコイド溝切削、ダウンカット、内部給油（エマルション）
- 使用機械：立形M/C（BT50）
外形図
推奨切削条件
推奨切削条件表
DC：エンドミル外径
DC：エンドミル外径
切削条件時の注意
- 1）切込み量が小さい場合、回転速度と送り速度をさらに上げることができます。
- 2）制振エンドミルは一般のエンドミルと比較し、びびり抑制効果がありますが、機械や加工物の取り付け剛性がない場合、びびりが発生することがあります。その際は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込み量を小さくしてください。
適用被削材
選定サポート情報
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,170円 ( 29,887円 ) | 2日目 |
32,240円 ( 35,464円 ) | 2日目 |
51,360円 ( 56,496円 ) | 2日目 |
77,400円 ( 85,140円 ) | 2日目 |

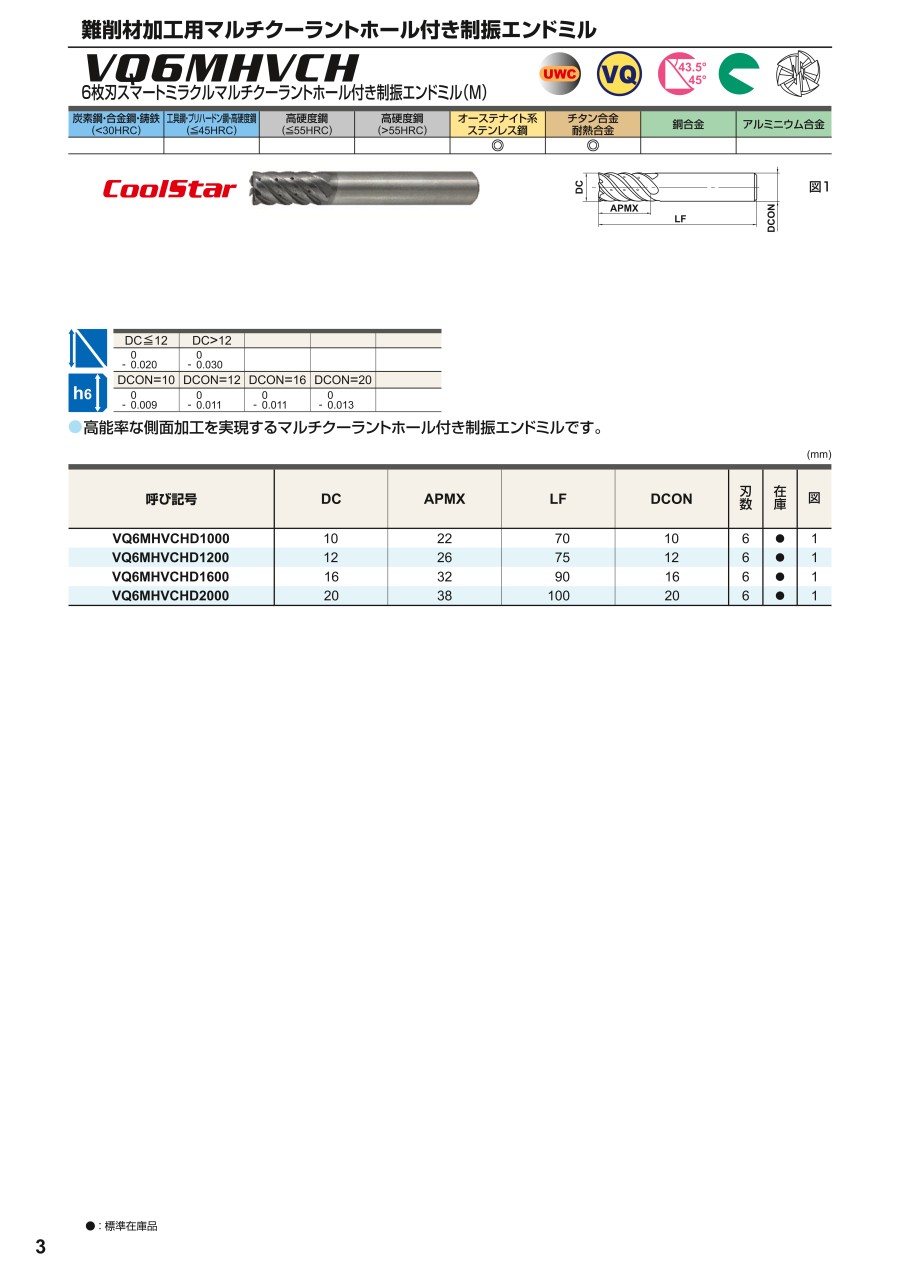

カタログ
