住友電工ハードメタル

GSX MILL 4枚刃エンドミルシャープコーナー GSX 40000S-4D型

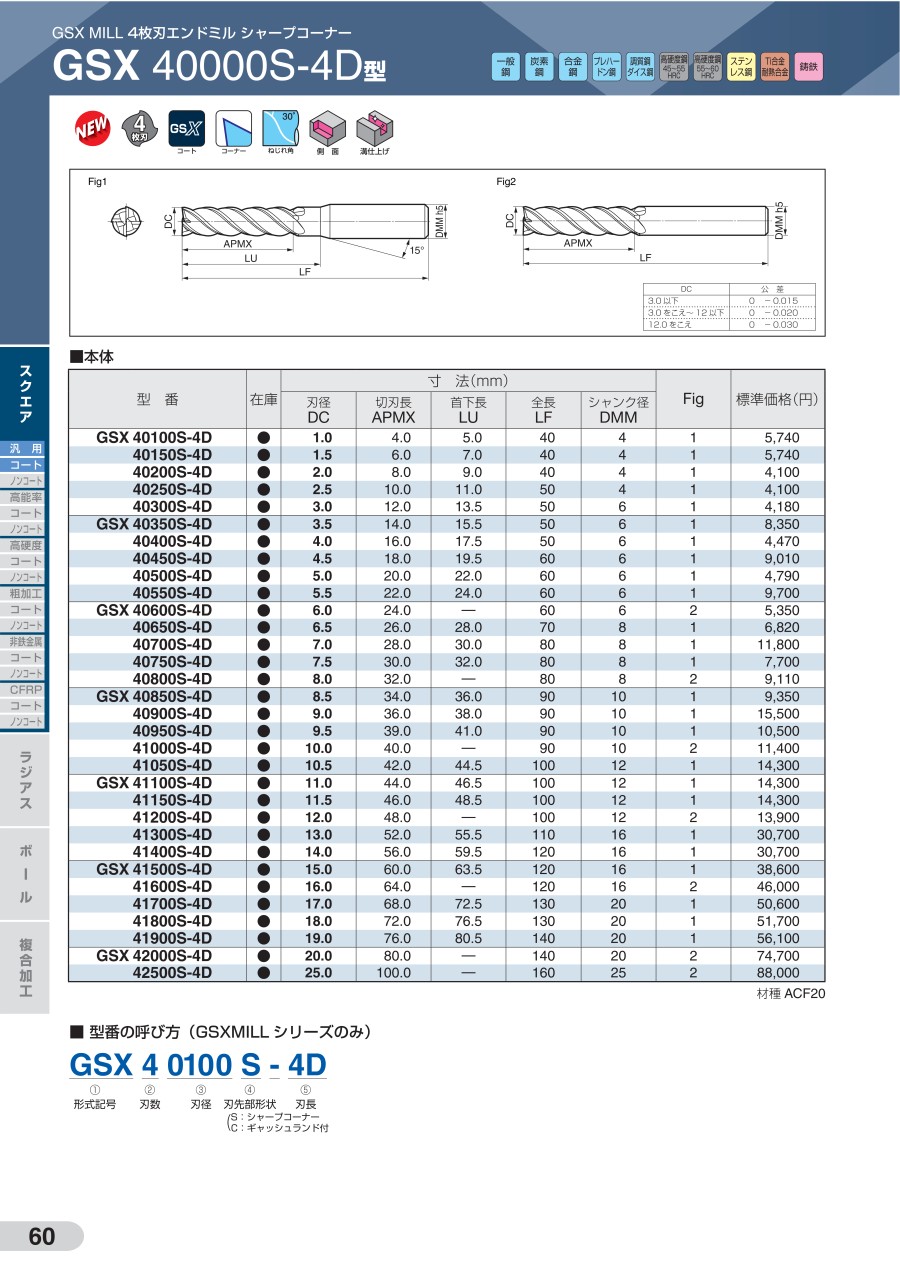

カタログ

通常単価(税別): 4,863円～93,574円

税込単価: 5,349円～102,931円

通常出荷日：3日目～5日目

住友電工ハードメタル GSX MILL 4枚刃エンドミルシャープコーナー GSX 40000S-4D...

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

特長

高い抗折力と耐熱衝撃性に優れた微粒超硬母材の採用で、ウェット加工での信頼性向上しました。
耐摩耗性、耐熱性を高めたGSXコートの採用により、幅広い被削材加工での信頼性、寿命が向上しました。

切りくず排出性向上

大きなすくい角と独自溝形状の組み合わせで切れ味、切りくず排出性が向上

GSX MILL 4枚刃エンドミルシャープコーナー GSX 40000S-4D型仕様1

高精度化

外径公差を従来の2/3に抑え、ばらつきを抑制し、工具交換時の径補正が不要

GSX MILL 4枚刃エンドミルシャープコーナー GSX 40000S-4D型仕様2

高剛性ロング刃長

高剛性ロング刃長（4D）タイプで面精度向上

GSX MILL 4枚刃エンドミルシャープコーナー GSX 40000S-4D型仕様3

切削長25m加工後の加工面性状

工具	φ10（2枚刃）GSX21000C-4D
被削材	S50C（180HB）
切削速度	44m/min（1,400min^-1）
送り速度	240mm/min（0.086mm/t）
切込み量	ap=35mm ae=0.1mm
切削油材	水溶性
設備	立形M／C BT30

GSX MILL 4枚刃エンドミルシャープコーナー GSX 40000S-4D型仕様4

性能・試験情報

GSX MILL 4枚刃エンドミルシャープコーナー GSX 40000S-4D型仕様5-1

切削速度（m/min）／被削材の硬さ（HRC）

GSX MILL 4枚刃エンドミルシャープコーナー GSX 40000S-4D型仕様5-2

膜硬度（GPa）／酸化開始温度（℃）

外形図

推奨切削条件

適用被削材

一般鋼	炭素鋼	合金鋼	プレハードン鋼	調質鋼ダイス鋼	高硬度鋼			ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミ合金	銅合金	グラファイト	CF RP
一般鋼	炭素鋼	合金鋼	プレハードン鋼	調質鋼ダイス鋼	45～55 HRC	55～60 HRC	60～65 HRC	ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミ合金	銅合金	グラファイト	CF RP
○	◎	◎	◎	◎	◎	○	-	◎	○	○	-	-	-	-

選定サポート情報

GSX MILLシリーズ一覧

◎：最適　○：適用　無印：推奨しません

推奨加工例

Sタイプは隅残り除去加工に最適です。

*切込みを小さくしてご使用ください。

刃径サイズ

2つの刃先形状で加工用途拡大

切れ味重視のSタイプ（シャープコーナー）、耐欠損性重視のCタイプ（刃先強化：ギャッシュランド付）をラインアップ

GSX MILL 4枚刃エンドミルシャープコーナー GSX 40000S-4D型選定サポート情報2

（注）ギャッシュランド付での加工では、右図のような加工残りが生じます。
シャープコーナーが必要な場合はSタイプをご使用ください。

GSX MILL 4枚刃エンドミルシャープコーナー GSX 40000S-4D型選定サポート情報3

［例］φ10mmの加工後のコーナー部

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

刃径公差

首角

(°)

図

最小発注数量

1	4	5	4	40	-0.015～0	15	Fig1	1個
1.5	6	7	4	40	-0.015～0	15	Fig1	1個
2	8	9	4	40	-0.015～0	15	Fig1	1個
2.5	10	11	4	50	-0.015～0	15	Fig1	1個
3	12	13.5	6	50	-0.02～0	15	Fig1	1個
3.5	14	15.5	6	50	-0.02～0	15	Fig1	1個
4	16	17.5	6	50	-0.02～0	15	Fig1	1個
4.5	18	19.5	6	60	-0.02～0	15	Fig1	1個
5	20	22	6	60	-0.02～0	15	Fig1	1個
5.5	22	24	6	60	-0.02～0	15	Fig1	1個
6	24	-	6	60	-0.02～0	-	Fig2	1個
6.5	26	28	8	70	-0.02～0	15	Fig1	1個
7	28	30	8	80	-0.02～0	15	Fig1	1個
7.5	30	32	8	80	-0.02～0	15	Fig1	1個
8	32	-	8	80	-0.02～0	-	Fig2	1個
8.5	34	36	10	90	-0.02～0	15	Fig1	1個
9	36	38	10	90	-0.02～0	15	Fig1	1個
9.5	39	41	10	90	-0.02～0	15	Fig1	1個
10	40	-	10	90	-0.02～0	-	Fig2	1個
10.5	42	44.5	12	100	-0.02～0	15	Fig1	1個
11	44	46.5	12	100	-0.02～0	15	Fig1	1個
11.5	46	48.5	12	100	-0.02～0	15	Fig1	1個
12	48	-	12	100	-0.03～0	-	Fig2	1個
13	52	55.5	16	110	-0.03～0	15	Fig1	1個
14	56	59.5	16	120	-0.03～0	15	Fig1	1個
15	60	63.5	16	120	-0.03～0	15	Fig1	1個
16	64	-	16	120	-0.03～0	-	Fig2	1個
17	68	72.5	20	130	-0.03～0	15	Fig1	1個
18	72	76.5	20	130	-0.03～0	15	Fig1	1個
19	76	80.5	20	140	-0.03～0	15	Fig1	1個
20	80	-	20	140	-0.03～0	-	Fig2	1個
25	100	-	25	160	-0.03～0	-	Fig2	1個

通常単価(税別) (税込単価)	通常出荷日

9,360円 ( 10,296円 )	3日目
9,360円 ( 10,296円 )	3日目
4,863円 ( 5,349円 )	5日目
7,783円 ( 8,561円 )	3日目
7,875円 ( 8,663円 )	3日目
15,613円 ( 17,174円 )	3日目
8,226円 ( 9,049円 )	3日目
14,728円 ( 16,201円 )	3日目
8,645円 ( 9,510円 )	3日目
15,956円 ( 17,552円 )	3日目
5,856円 ( 6,442円 )	3日目
11,124円 ( 12,236円 )	3日目
19,254円 ( 21,179円 )	3日目
14,295円 ( 15,725円 )	3日目
14,881円 ( 16,369円 )	3日目
15,189円 ( 16,708円 )	3日目
25,313円 ( 27,844円 )	3日目
17,183円 ( 18,901円 )	3日目
18,640円 ( 20,504円 )	3日目
23,165円 ( 25,482円 )	3日目
23,165円 ( 25,482円 )	3日目
23,165円 ( 25,482円 )	3日目
22,704円 ( 24,974円 )	3日目
31,294円 ( 34,423円 )	3日目
31,294円 ( 34,423円 )	3日目
39,348円 ( 43,283円 )	3日目
48,935円 ( 53,829円 )	3日目
53,767円 ( 59,144円 )	3日目
54,918円 ( 60,410円 )	3日目
59,673円 ( 65,640円 )	3日目
79,769円 ( 87,746円 )	3日目
93,574円 ( 102,931円 )	3日目

詳細情報

基本情報

基本情報

住友電工ハードメタル GSX MILL 4枚刃エンドミルシャープコーナー GSX 40000S-4D型。

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ
