住友電工ハードメタル

GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D型

カタログ

通常単価(税別): 5,508円～26,313円

税込単価: 6,059円～28,944円

通常出荷日：3日目～5日目

住友電工ハードメタル GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D...

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

よく一緒に見られています

住友電工ハードメタル

通常出荷日：3 日目～

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

特長

高い抗折力と耐熱衝撃性に優れた微粒超硬母材の採用で、ウェット加工での信頼性向上しました。
耐摩耗性、耐熱性を高めたGSXコートの採用により、幅広い被削材加工での信頼性、寿命が向上しました。

切りくず排出性向上

大きなすくい角と独自溝形状の組み合わせで切れ味、切りくず排出性が向上

GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D型仕様1

高精度化

外径公差を従来の2/3に抑え、ばらつきを抑制し、工具交換時の径補正が不要

GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D型仕様2

高剛性ロング刃長

高剛性ロング刃長（4D）タイプで面精度向上

GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D型仕様3

切削長25m加工後の加工面性状

工具	φ10（2枚刃）GSX21000C-4D
被削材	S50C（180HB）
切削速度	44m/min（1,400min^-1）
送り速度	240mm/min（0.086mm/t）
切込み量	ap=35mm ae=0.1mm
切削油材	水溶性
設備	立形M／C BT30

GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D型仕様4

性能・試験情報

GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D型仕様5-1

切削速度（m/min）／被削材の硬さ（HRC）

GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D型仕様5-2

膜硬度（GPa）／酸化開始温度（℃）

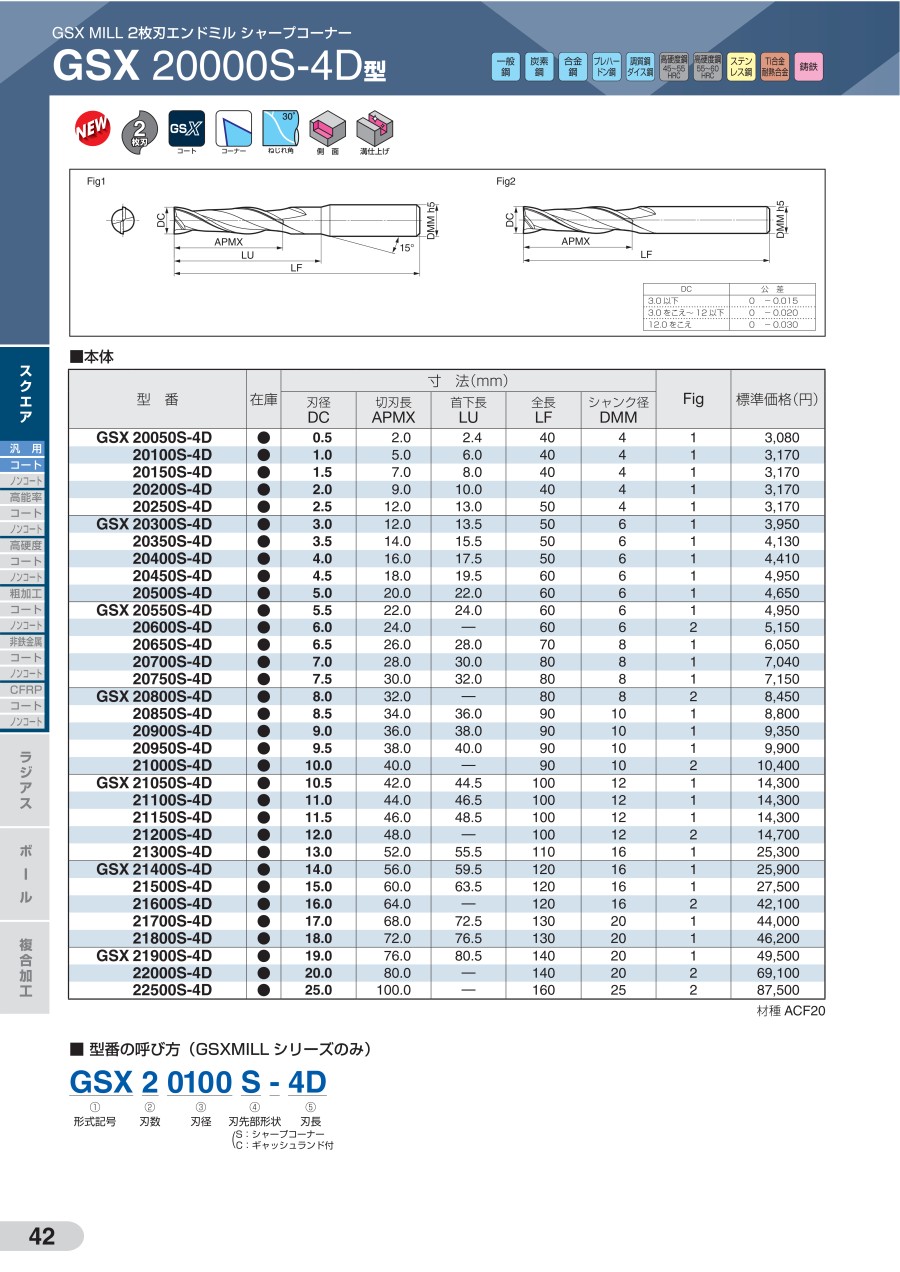

外形図

使用方法・使用事例

GSX20000SでのS50C側面加工

GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D型使用例

Sタイプは切れ味抜群

被削材	S50C
工具寸法	φ6（2枚刃）
切削条件	Vc=87m/min（n=4,615min^-1）
	Vf=553mm/min（0.06mm/t）
	ap=10mm、ae=0.3mm、Dry
設備	立形M／C BT50

推奨切削条件

適用被削材

一般鋼	炭素鋼	合金鋼	プレハードン鋼	調質鋼ダイス鋼	高硬度鋼			ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミ合金	銅合金	グラファイト	CF RP
一般鋼	炭素鋼	合金鋼	プレハードン鋼	調質鋼ダイス鋼	45～55 HRC	55～60 HRC	60～65 HRC	ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミ合金	銅合金	グラファイト	CF RP
○	◎	◎	◎	◎	◎	○	-	◎	○	○	-	-	-	-

選定サポート情報

GSX MILLシリーズ一覧

◎：最適　○：適用　無印：推奨しません

推奨加工例

Sタイプは隅残り除去加工に最適です。

*切込みを小さくしてご使用ください。

刃径サイズ

2つの刃先形状で加工用途拡大

切れ味重視のSタイプ（シャープコーナー）、耐欠損性重視のCタイプ（刃先強化：ギャッシュランド付）をラインアップ

GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D型選定サポート情報2

（注）ギャッシュランド付での加工では、右図のような加工残りが生じます。
シャープコーナーが必要な場合はSタイプをご使用ください。

GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D型選定サポート情報3

［例］φ10mmの加工後のコーナー部

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

刃径公差

首角

(°)

図

最小発注数量

0.5	2	2.4	4	40	-0.015～0	15	Fig1	1個
1	5	6	4	40	-0.015～0	15	Fig1	1個
1.5	7	8	4	40	-0.015～0	15	Fig1	1個
2	9	10	4	40	-0.015～0	15	Fig1	1個
2.5	12	13	4	50	-0.015～0	15	Fig1	1個
3	12	13.5	6	50	-0.02～0	15	Fig1	1個
3.5	14	15.5	6	50	-0.02～0	15	Fig1	1個
4	16	17.5	6	50	-0.02～0	15	Fig1	1個
4.5	18	19.5	6	60	-0.02～0	15	Fig1	1個
5	20	22	6	60	-0.02～0	15	Fig1	1個
5.5	22	24	6	60	-0.02～0	15	Fig1	1個
6	24	-	6	60	-0.02～0	-	Fig2	1個
6.5	26	28	8	70	-0.02～0	15	Fig1	1個
7	28	30	8	80	-0.02～0	15	Fig1	1個
7.5	30	32	8	80	-0.02～0	15	Fig1	1個
8	32	-	8	80	-0.02～0	-	Fig2	1個
8.5	34	36	10	90	-0.02～0	15	Fig1	1個
9	36	38	10	90	-0.02～0	15	Fig1	1個
9.5	38	40	10	90	-0.02～0	15	Fig1	1個
10	40	-	10	90	-0.02～0	-	Fig2	1個
10.5	42	44.5	12	100	-0.02～0	15	Fig1	1個
11	44	46.5	12	100	-0.02～0	15	Fig1	1個
11.5	46	48.5	12	100	-0.02～0	15	Fig1	1個
12	48	-	12	100	-0.03～0	-	Fig2	1個

通常単価(税別) (税込単価)	通常出荷日

5,508円 ( 6,059円 )	3日目
5,607円 ( 6,168円 )	3日目
5,607円 ( 6,168円 )	3日目
6,133円 ( 6,746円 )	3日目
6,133円 ( 6,746円 )	3日目
6,443円 ( 7,087円 )	3日目
6,630円 ( 7,293円 )	3日目
8,252円 ( 9,077円 )	3日目
7,496円 ( 8,246円 )	3日目
8,458円 ( 9,304円 )	5日目
7,496円 ( 8,246円 )	3日目
7,111円 ( 7,822円 )	3日目
10,895円 ( 11,985円 )	3日目
12,660円 ( 13,926円 )	3日目
12,813円 ( 14,094円 )	3日目
17,279円 ( 19,007円 )	3日目
15,803円 ( 17,383円 )	3日目
16,724円 ( 18,396円 )	3日目
17,798円 ( 19,578円 )	3日目
18,721円 ( 20,593円 )	3日目
25,469円 ( 28,016円 )	3日目
25,469円 ( 28,016円 )	3日目
25,469円 ( 28,016円 )	3日目
26,313円 ( 28,944円 )	3日目

詳細情報

基本情報

基本情報

住友電工ハードメタル GSX MILL 2枚刃エンドミルシャープコーナー GSX 20000S-4D型。

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)
