GSX MILL 4枚刃ラジアスエンドミル GSX 40000-R-2D型
- 通常単価(税別)
- 11,661円～30,222円
- 税込単価
- 12,827円～33,244円
住友電工ハードメタル GSX MILL 4枚刃ラジアスエンドミル GSX 40000-R-2D型。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
特長
- 高い抗折力と耐熱衝撃性に優れた微粒超硬母材の採用で、ウェット加工での信頼性向上しました。
- 耐摩耗性、耐熱性を高めたGSXコートの採用により、幅広い被削材加工での信頼性、寿命が向上しました。
切りくず排出性向上
大きなすくい角と独自溝形状の組み合わせで切れ味、切りくず排出性が向上
高精度化
外径公差を従来の2/3に抑え、ばらつきを抑制し、工具交換時の径補正が不要
高剛性ロング刃長
高剛性ロング刃長（4D）タイプで面精度向上
切削長25m加工後の加工面性状
| 工具 | φ10（2枚刃）GSX21000C-4D |
|---|---|
| 被削材 | S50C（180HB） |
| 切削速度 | 44m/min（1,400min-1） |
| 送り速度 | 240mm/min（0.086mm/t） |
| 切込み量 | ap=35mm ae=0.1mm |
| 切削油材 | 水溶性 |
| 設備 | 立形M／C BT30 |
性能・試験情報
切削速度（m/min）／被削材の硬さ（HRC）
膜硬度（GPa）／酸化開始温度（℃）

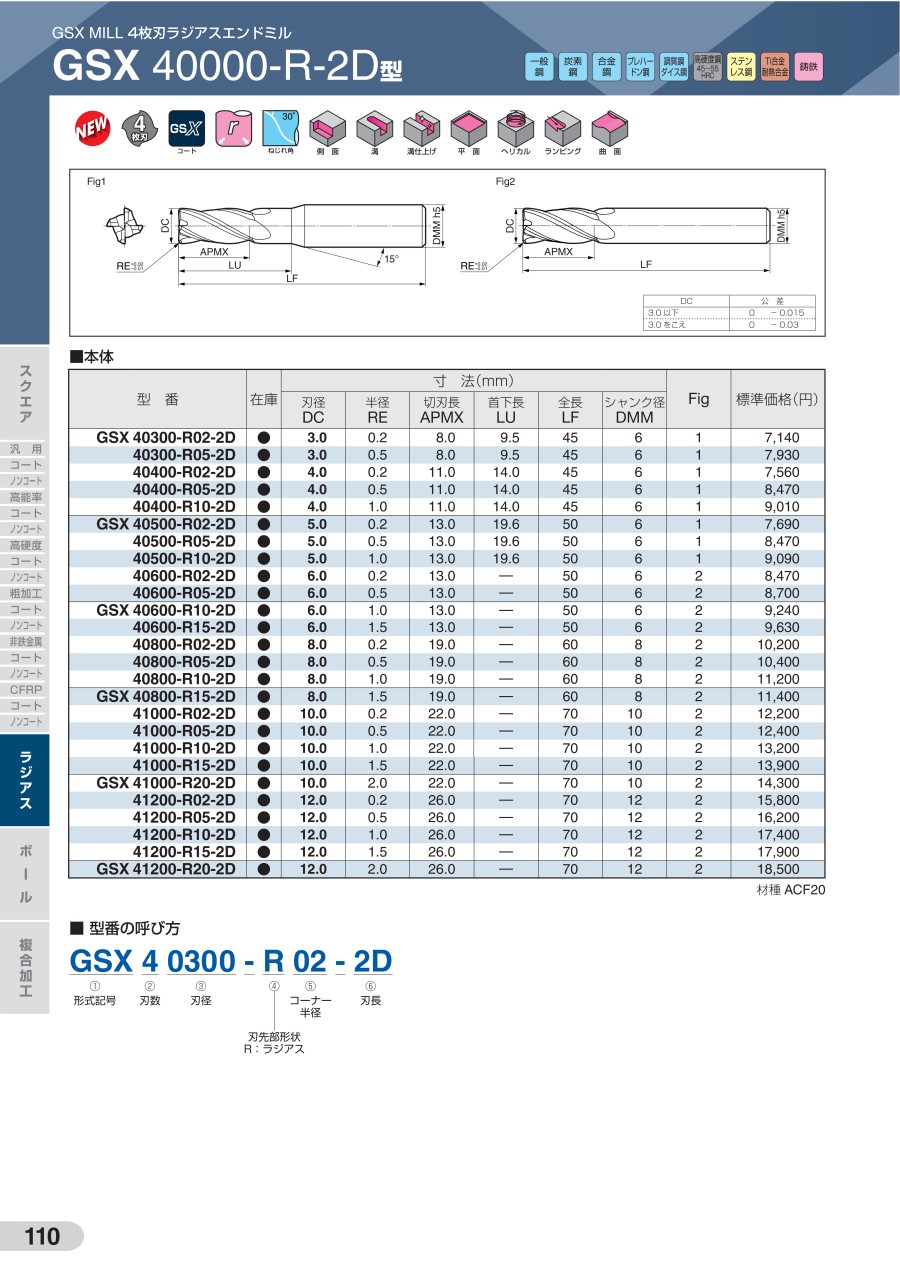

外形図
推奨切削条件
適用被削材
| 一般鋼 | 炭素鋼 | 合金鋼 | プレハー ドン鋼 | 調質鋼 ダイス鋼 | 高硬度鋼 | ステン レス鋼 | Ti合金 耐熱合金 | 鋳鉄 | アルミ 合金 | 銅 合金 | グラ ファイト | CF RP | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45～55 HRC | 55～60 HRC | 60～65 HRC | ||||||||||||
| ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | - | - | ◎ | ○ | ○ | - | - | - | - |
選定サポート情報
GSX MILLシリーズ一覧
◎：最適 ○：適用 無印：推奨しません
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,661円 ( 12,827円 ) | 3日目 |
14,733円 ( 16,206円 ) | 3日目 |
14,032円 ( 15,435円 ) | 3日目 |
15,697円 ( 17,267円 ) | 3日目 |
14,728円 ( 16,201円 ) | 3日目 |
14,295円 ( 15,725円 ) | 3日目 |
15,697円 ( 17,267円 ) | 3日目 |
14,881円 ( 16,369円 ) | 3日目 |
15,697円 ( 17,267円 ) | 3日目 |
14,268円 ( 15,695円 ) | 3日目 |
14,958円 ( 16,454円 ) | 3日目 |
15,802円 ( 17,382円 ) | 3日目 |
16,570円 ( 18,227円 ) | 1日目 |
17,031円 ( 18,734円 ) | 3日目 |
18,256円 ( 20,082円 ) | 3日目 |
18,640円 ( 20,504円 ) | 3日目 |
19,867円 ( 21,854円 ) | 3日目 |
20,610円 ( 22,671円 ) | 5日目 |
21,631円 ( 23,794円 ) | 3日目 |
22,704円 ( 24,974円 ) | 3日目 |
23,165円 ( 25,482円 ) | 3日目 |
25,773円 ( 28,350円 ) | 3日目 |
26,855円 ( 29,541円 ) | 5日目 |
28,380円 ( 31,218円 ) | 3日目 |
29,225円 ( 32,148円 ) | 3日目 |
30,222円 ( 33,244円 ) | 3日目 |
詳細情報
基本情報
住友電工ハードメタル GSX MILL 4枚刃ラジアスエンドミル GSX 40000-R-2D型。
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
カタログ
