チタン合金加工用 ヘリカルエンドミル MECHT

製品特長・仕様

製品の基本仕様・特長

チタン合金加工に特化した専用設計で安定加工を実現

• 安定加工を実現するチップコンビネーション
• 信頼性の高いホルダ設計
• 優れた切りくず排出性

＜独自のチップコンビネーション＞
負荷の大きい先端刃を大型化 （φ32除く）
耐欠損性の向上により安定加工を実現

（MECHT50R-1711タイプ）

＜信頼性の高いホルダ設計＞
先端刃は2面拘束で強固に固定


• インロー径
  サイズアップにより締結力向上、びびりを抑制
  φ50…インロー径φ27（従来品：φ22）
• ホルダ硬度：従来比15%アップ
• ホルダ仕様：刃列・段数などの特注対応も可能

＜優れた切りくず排出性＞

新設計フルート
滑らかで大きなフルート。切りくず詰まりを抑制

全チップにクーラントホール
穴径を最適化、流量と流速を確保。
チップ刃先の冷却効果に加え、スムーズな切りくず排出を実現

性能・試験情報

寿命比較（京セラ社内評価）

MECHTは刃先状態良好で他社品Aに対して1.5倍以上の長寿命化を実現

切削条件：Vc=40m/min、ap×ae=43×20mm、fz=0.12mm/t、φ50（5刃列）、Wet（外部+内部）
被削材：Ti-6Al-4V マシン：BT50

チタン合金 溝加工（京セラ社内評価）

溝深さ ap=20mm（0.4DC）
切りくず詰まりやびびり発生がなく安定加工を実現

切りくず詰まり：なし
びびり発生：なし

切削条件：Vc=40m/min、ap×ae=20×50mm（溝加工）、fz=0.08mm/t、φ50（5刃列）、Wet（外部+内部）
被削材：Ti-6Al-4V
マシン：BT50

加工実例

＜航空機部品Ti-6Al-4V＞

• Vc=55m/min（n=350min^-1）
• ap×ae=24×16mm
• fz=0.09mm/t（Vf=126mm/min）
• Wet（内部給油）

MECHT50R-1711-3-4T-M
BDMT170408ER-JSPR1535（1段目）
BDMT11T308ER-JSPR1535（2／3段目）



加工能率

• MECHT：Vf=126mm/min
• 他社品B：Vf=84mm/min

MECHTは送りアップしても切りくず排出性良好、安定加工が可能
寿命同等で加工能率1.5倍を達成
（ユーザ様の評価による）

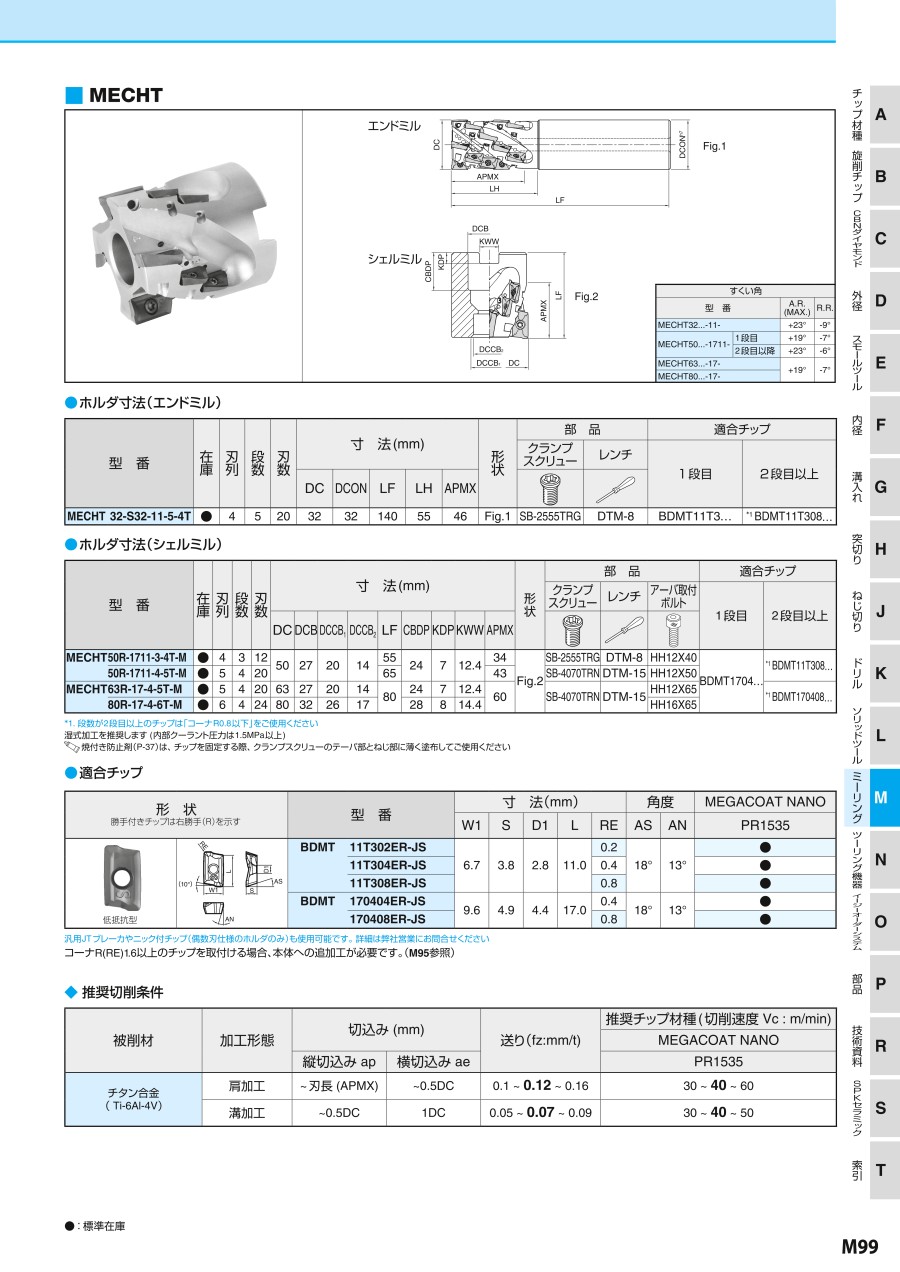

外形図

エンドミル／シェルミル

推奨切削条件

推奨切削条件表

注意・禁止事項

段数が2段目以上のチップは「コーナR0.8以下」を使用ください
