自動盤用 外径浅溝入れホルダ［GBFチップ用］S-KGBF型（外径用スリーブホルダ）

製品特長・仕様

製品の基本仕様・特長

（1）豊富なラインナップ。多様なニーズに細やかに対応。

チップ：コーナR0.00mmがラインナップに追加

• 研磨ブレーカ：良好な切れ味／豊富なラインナップ
• 3次元GLブレーカ：優れた切りくず処理性能／安定加工実現

（2）優れた切りくず処理 3次元GLブレーカ

GLブレーカは、溝加工・横送り加工ともに、切りくずを安定的に処理（GBF32R075-005GLは横送り不可）

左右ドット：切りくずを良好にコントロール
先端ドット：低送り時に切りくずをカールさせ細かく切断。詰まりを抑制

（3）良好な加工面品位

GLブレーカは、高送り時の切りくず処理が安定しているため、溝壁面の面粗さ良好

性能・試験情報

■切りくず処理比較（京セラ社比較）

切削条件：Vc=80m/min、刃幅1mm、被削材：SUS304

加工実例

＜ノズル部品 SUS＞

• Vc = 45 m/min
• f = 0.05 mm/rev
• 溝深さ 0.6 mm、Wet
• KGBFR1212JX-16F
• GBF32R100-005GL PR1535



GLブレーカ PR1535／他社品A

他社品Aは切りくずが不安定で、ワークに絡む事があったがGLブレーカは、切りくずが絡むこと無く安定しており良好
（ユーザー様の評価による）

■溝壁面 面粗さ比較（京セラ社比較）

■切りくず処理比較（京セラ社比較）

切削条件：Vc=80m/min、d=1.5mm、f=0.03～0.05mm/rev、刃幅1mm
被削材：SCM415

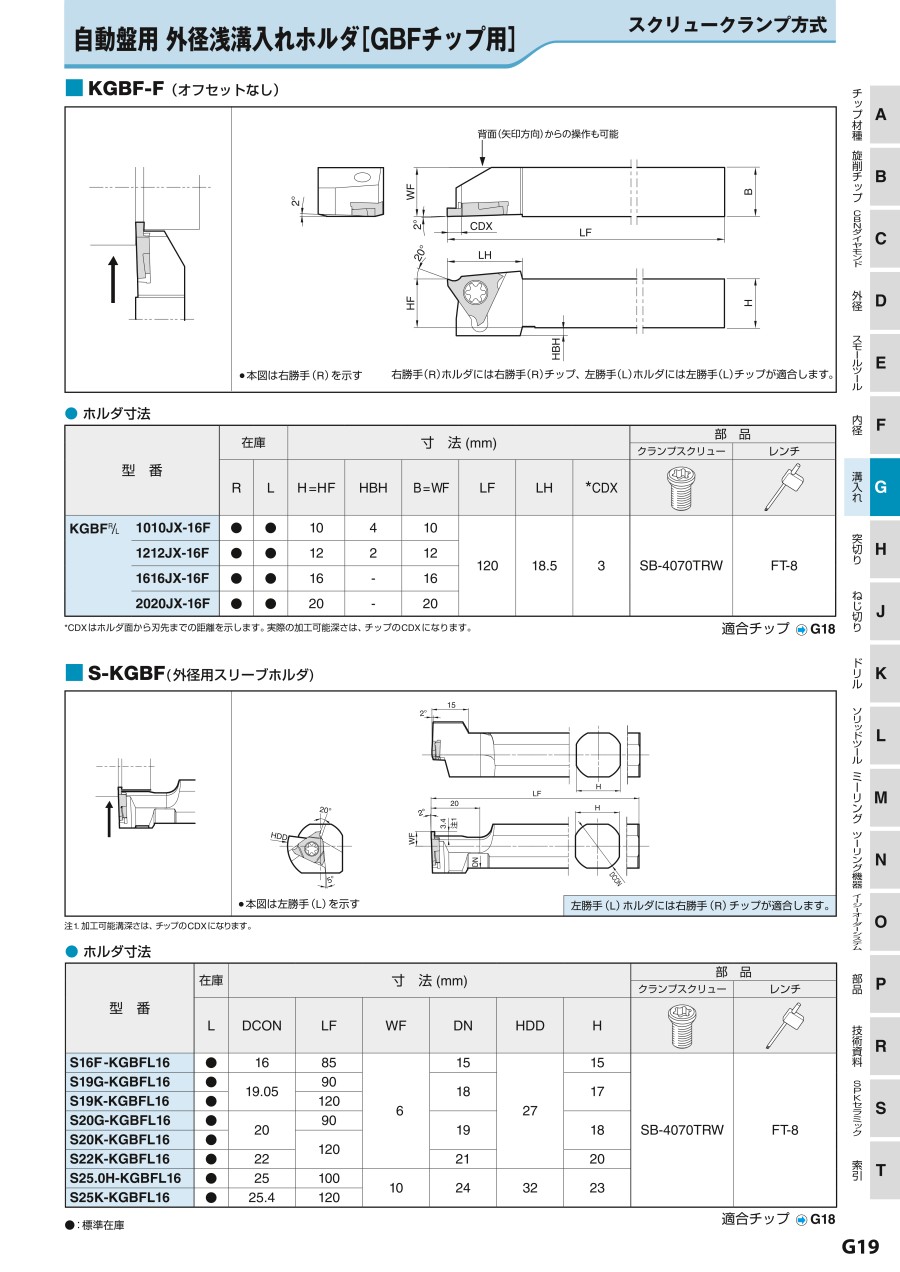

外形図

左勝手（L）ホルダには右勝手（R）チップが適合します

使用方法・使用事例

使用方法

推奨切削条件

推奨切削条件表

GBF

GBF-000F（rε=0.00）

GBF-GL

★第1推奨、☆第2推奨

適用被削材

第1推奨材種

注意・禁止事項

・ GBFとGBAの互換性について

• （1）GBF（チップ）をKGBA／KGBAS（ホルダ）に装着する事が可能です
  注意：最大溝深さは、ホルダ制限値の2.5mmとなります
• （2）GBA（チップ）をKGBF-F（ホルダ）に装着する事ができます
  注意：ホルダ取り付け時のすくい角は11°になります

・ 最大加工径の制限について

最大溝深さ3mm時の最大加工径はφ51mm
2.7mm時はφ100mm、2.5mm以下ではφ200mmです
最大加工径を超えたワークは、ホルダに干渉するため加工できません

・ 溝深さ3mm加工時
