京セラ

DNMG-R-LD・55°ひし形・ネガ・穴有・旋削チップ

カタログ

通常単価(税別): 978円～1,056円

税込単価: 1,076円～1,162円

通常出荷日：2日目～3日目

京セラ・DNMG-R-LD・55°ひし形・ネガ・穴有・旋削チップ。

商品画像は代表例です。型番により、形状が異なる場合がございます。

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

＜LDブレーカ＞自動盤用高切込み対応

最大切込み12mm。1パスで高精度加工を実現

低抵抗なブレーカ形状でスムーズな加工
広範囲な加工領域で安定した切りくず処理

（1）高切込み対応で1 パス化を実現
従来ブレーカでは加工困難な高切込みに対応。1パス加工で高精度・高能率加工を実現

（2）低抵抗な切れ刃
大きなすくい角と傾斜切れ刃で低抵抗でスムーズな加工を実現

（3）広範囲な加工領域で切りくず処理良好
ブレーカ形状を切込み量に応じて最適化
広範囲な加工領域で切りくず処理が安定

PR1535
高靭性母材と特殊ナノ積層コーティングの組合せでステンレス鋼の長寿命・安定加工を実現

（1）新コバルト配合比率による強靭化
破壊靭性値23%UP^* *京セラ社従来材種比

（2）母材粒子の最適化と均一化による安定性の向上

（3）MEGACOAT NANOにより長寿命・安定加工を実現

性能・試験情報

■耐びびり性能比較（京セラ社比較）

Dタイプ：最大切込み 12mm

切削条件：Vc=80m/min
ap=12mm、f=0.03mm/rev、Wet（油性）、DNMG150404タイプ
被削材：SKD61（φ25）

推奨切削条件

推奨切削条件表

★第1推奨 ☆第2推奨

切削条件時の注意

LDブレーカ適用範囲

マシン・ワーク剛性によって切削条件を調整してください

型番リスト

表示件数

型番

DNMG150402R-LD-PR1725

DNMG150404R-LD-PR1725

最小発注数量

10個

通常単価(税別) (税込単価)	通常出荷日

1,056円 ( 1,162円 )	3日目
978円 ( 1,076円 )	2日目

詳細情報

基本情報

基本情報

京セラ・DNMG-R-LD・55°ひし形・ネガ・穴有・旋削チップ。

ご注意

商品画像は代表例です。型番により、形状が異なる場合がございます。

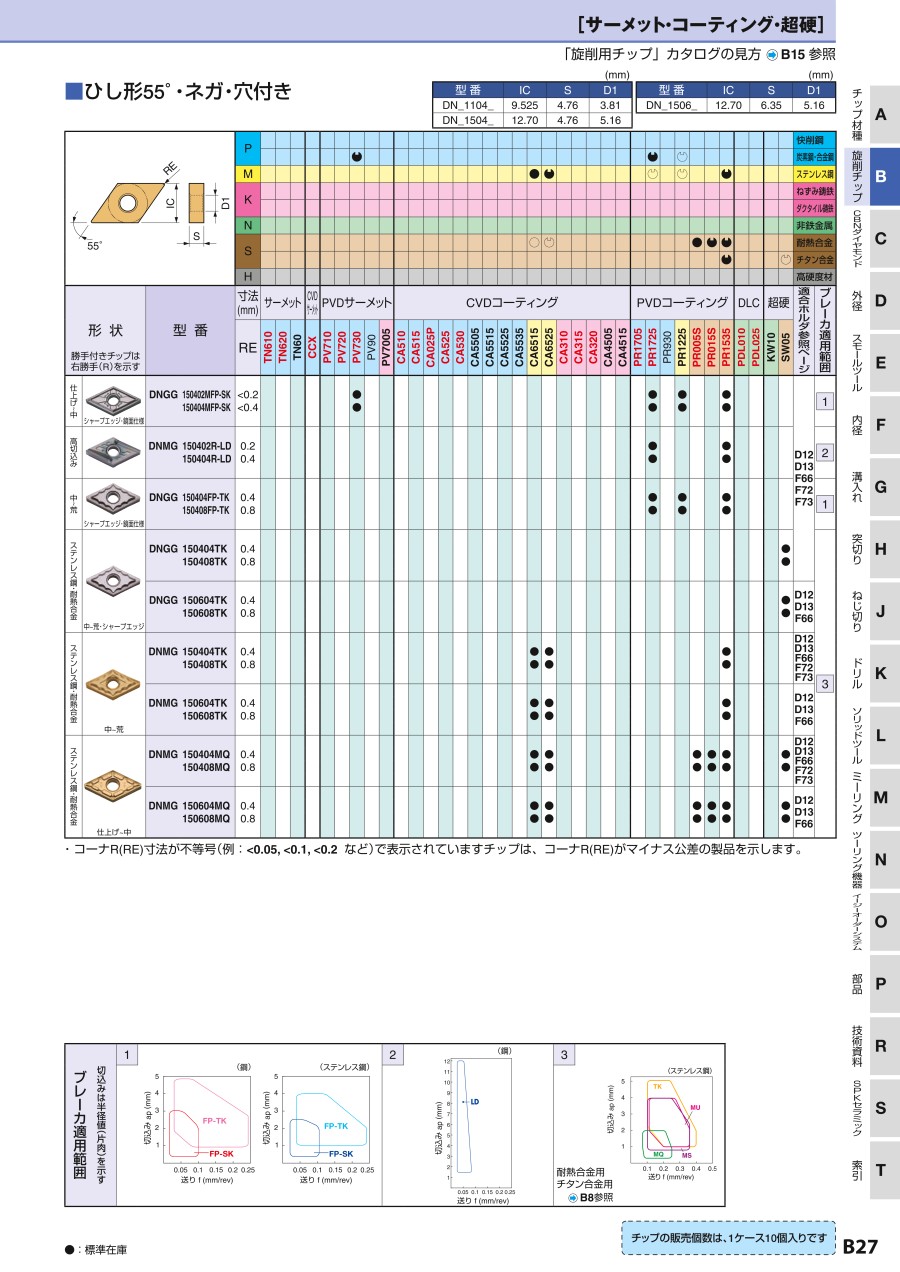

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DNMG-R-LD・55°ひし形・ネガ・穴有・旋削チップのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 DNMG-R-LD・55°ひし形・ネガ・穴有・旋削チップ	TNMG-R-LD・三角形・ネガ・穴有・旋削チップ	三菱マテリアル・DNMG・55°ひし形・ネガ・穴有・旋削チップ DNMG110408-MH515	ミスミ・DNMG・55°ひし形・ネガ・穴有・旋削チップ	京セラ・PCD・DCMT-R/L-NE・55°ひし形・ポジ・穴有・旋削チップ	三菱マテリアル・VBET-R/LW-SN・35°ひし形・ポジ・穴有・旋削チップ
メーカー	京セラ	京セラ	三菱マテリアル	ミスミ	京セラ	三菱マテリアル
通常価格	978円-	753円	824円	530円	7,059円	1,554円 -
通常出荷日	2日目〜	2日目	2日目	在庫品1日目	2日目	在庫品1日目〜
形状	D（55°ひし形）	T（三角形）	D（55°ひし形）	D（55°ひし形）	D（55°ひし形）	V（35°ひし形）
被削材	P（鋼） / M（ステンレス鋼）	P（鋼） / M（ステンレス鋼）	K（鋳鉄）	P（鋼） / M（ステンレス鋼） / K（鋳鉄） / N（非鉄金属） / S（耐熱合金・チタン合金） / H（高硬度材）	N（非鉄金属） / S（耐熱合金・チタン合金）	P（鋼） / M（ステンレス鋼） / K（鋳鉄） / S（耐熱合金・チタン合金）
用途	中～粗切削	中～粗切削	中切削	中切削	仕上げ～中切削	中切削
コーナーR（ノーズR）(mm)	0.2	-	0.8	0.8	-	0.03
材種（母材）	超硬	超硬	超硬	超硬	PCD	超硬
