京セラ

マジックドリルDRV用チップGH-I型

カタログ

通常単価(税別): 821円～1,366円

税込単価: 903円～1,503円

通常出荷日：2日目

【特長】内刃は切りくずをコンパクトに排出することができ、切りくず詰まりを抑制します。メガコートナノコー...

詳細を確認

商品画像は代表例です。型番により、形状が異なる場合がございます。

よく一緒に見られています

京セラ

マジックドリルDRV用チップGH-E型

通常価格(税別)： 821円 (税込価格：903円)

通常出荷日：2 日目

よく一緒に見られています

京セラ

マジックドリル DRV用内刃チップ（汎用）

通常価格(税別)： 937円 (税込価格：1,031円)

通常出荷日：2 日目～

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

［内刃］切りくずの軽量化により、優れた切りくず排出性と排出時の摩擦抵抗を低減

刃先強化型 GHブレーカ

鋳鉄加工の第1推奨ブレーカ
鋼加工の断続対応
貫通穴加工の欠損トラブルを抑制

性能・試験情報

■内刃の切りくず単位長さ当たり重量（京セラ社比較）／■内刃切りくずのピッチ比較（京セラ社比較）

切削条件：Vc=250m/min、f=0.08mm/rev、加工径 φ20（5D）、Wet
被削材：SUS304

外形図

LCMT

SCMT

推奨切削条件

推奨切削条件表

2D／3D／4D（湿式加工）

5D／6D（湿式加工）

★第1推奨 ☆第2推奨

内部給油クーラントを推奨します

適用被削材

使用分類の目安
★：第1推奨（高速・高能率加工） ☆：第2推奨（安定加工重視）

選定サポート情報

ブレーカ選定チャート

型番リスト

表示件数

型番

LCMT030205-GH-I-PR1535

SCMT110410-GH-I-PR1535

適合本体

ドリル径（刃径）

(mm)

チップ幅（平面長さ）

(mm)

インサート厚み

(mm)

コーナR（半径）

(mm)

最小発注数量

S20-DRV	2.3	4.16/5.37	2	0.5	10個
S40-DRV	4.6	11.9	4.5	1	10個

通常単価(税別) (税込単価)	通常出荷日

821円 ( 903円 )	2日目
1,366円 ( 1,503円 )	2日目

詳細情報

基本情報

基本情報

【特長】
内刃は切りくずをコンパクトに排出することができ、切りくず詰まりを抑制します。
メガコートナノコーティングが施されているため耐摩耗性、耐熱性に優れており高精度加工ができます。

ご注意

商品画像は代表例です。型番により、形状が異なる場合がございます。

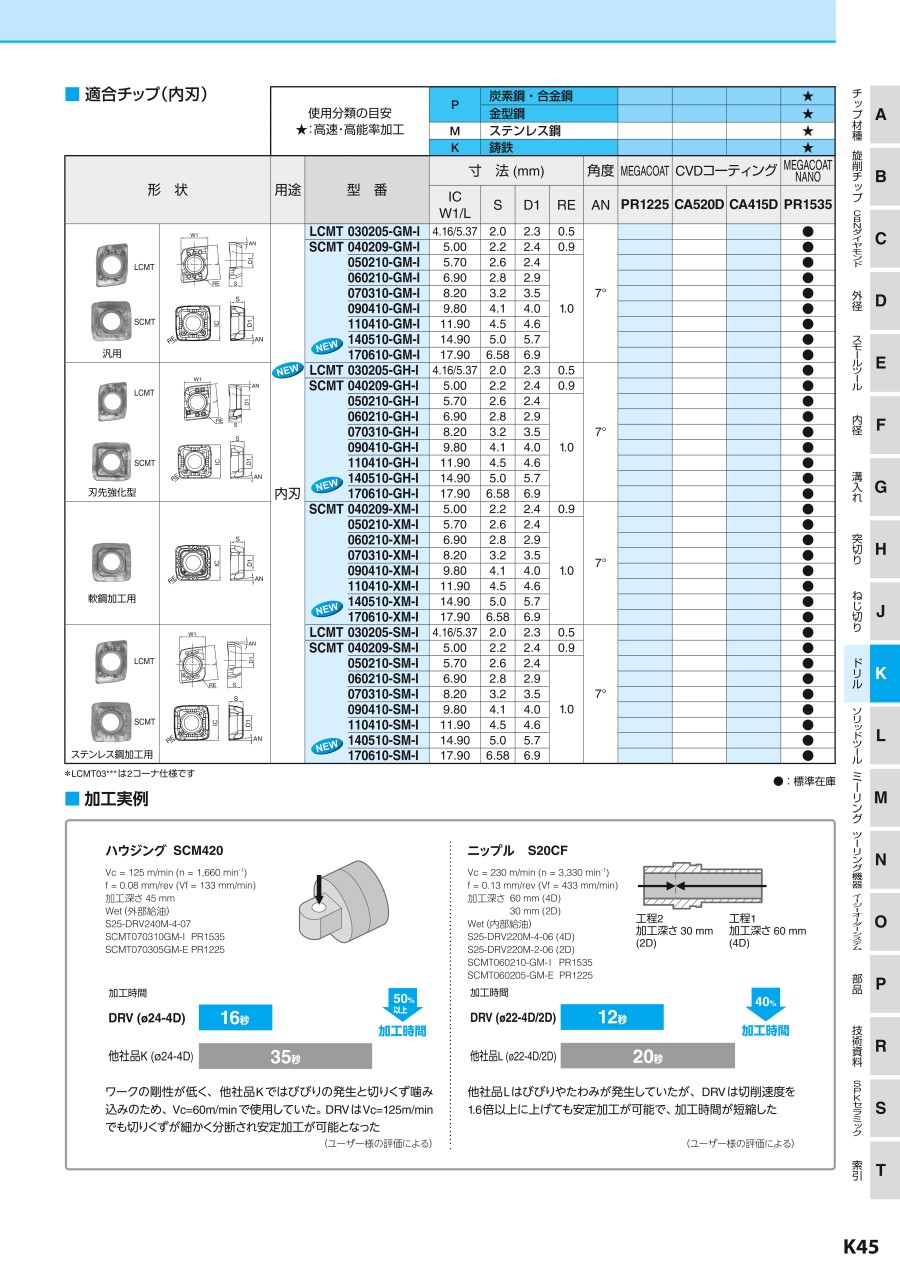

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
片面仕様インサート汎用NDJブレーカ付き
京セラ
マジックドリルDRV用チップXM-E型

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
