京セラ

SGS S-Carb 2枚刃非鉄金属用スクエアエンドミルロングリーチ 47ML

カタログ

通常単価(税別): 12,248円～62,111円

税込単価: 13,473円～68,322円

通常出荷日：2日目

【特長】・丸型ランドにより、さまざまな切削速度および送りで、刃先への衝撃を低減します・2枚刃により、加...

詳細を確認

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

S-Carb 高性能エンドミル

独自の対称フルート設計は、様々な加工条件で優れた結果をもたらします。
高い切りくず排出性を必要とする高速アルミ加工、非鉄金属加工用に適した設計です。

独自フルート設計

高送りでの優れた切りくず排出性
低抵抗を実現
高速加工におけるバランスを改善
仕上げ面の向上
従来設計より効率的なプランジ加工

丸型ランド

様々な速度や送りで制御が可能
刃先への衝撃を低減しびびりを抑制

＜S-Carb＞アルミ、非鉄・非金属加工用エンドミル

優れたフルート設計により、高速加工における切りくずサイズと量をコントロールし、生産性を向上します。

Ti-NAMITE-B

TiB₂（ニホウ化チタン）コーティング
高靭性・高硬度のセラミックベースコーティング。溶着や構成刃先を抑制し、滑らかな仕上がり面を実現。アルミや銅などの加工に適しています。

硬度（HV）：4,000
酸化開始温度：850℃
膜厚：1-2μm（加工径による）

高性能エンドミルS-Carbは、様々な加工のサイクルタイム短縮に貢献します

航空業界：構造部品
自動車／オートバイ：高性能アルミホイール、アルミ・非鉄ハウジング、トランスミッション、マニホールド、電子ポンプ
金型：非鉄型穴
半導体：アルミ真空チャンバー

外形図

推奨切削条件

推奨切削条件表

SGS S-Carb 2枚刃非鉄金属用スクエアエンドミルロングリーチ 47ML 関連画像

切削条件時の注意

HB（ブリネル硬さ）HRC（ロックウェルC硬さ）HRB（ロッフウェルB硬さ）
min^-1=（Vc×1,000）/（D₁×3.14）
mm/min=fz×3×min^-1
被削材が上記表よリ高硬度の場合は切削速度と送リを下げてください
ロング刃およびロングリーチ工具では、切込み深さと送リを50%下げてください
仕上げ加工時は送りとaeを下げてください（最大0.02×D₁）
47M、47MLは、2枚刃のVfをご参照ください
43Mは、3枚刃のVfをご参照ください

選定サポート情報

エンドミル早見表

コーティング

TA=Ti-Namite-A（AlTiN）
TX=Ti-Namite-X（独自開発のナノコンポジット）
TM=Ti-Namite-M（AlTiSiNナノコンポジット）
TB=Ti-Namite-B（TiB₂）

分割構造

≠不等分割
＝等分割

すくい角

+=ポジティブ（正）

逃げ

E=エキセントリック

センターカット

Y=あり
N=なし

型番リスト

表示件数

型番

44561
44562
44563
44564
44565
44566
44609
44610
44611
44612
44613
44614

コーティング

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

コーティング詳細

刃径公差

最小発注数量

ノンコート	6	10	6	100	なし	-0.008～0	1個
ノンコート	8	12	8	100	なし	-0.009～0	1個
ノンコート	10	12	10	100	なし	-0.009～0	1個
ノンコート	12	16	12	150	なし	-0.011～0	1個
ノンコート	16	20	16	150	なし	-0.011～0	1個
ノンコート	20	25	20	150	なし	-0.013～0	1個
-	6	10	6	100	TiB2	-0.008～0	1個
-	8	12	8	100	TiB2	-0.009～0	1個
-	10	12	10	100	TiB2	-0.009～0	1個
-	12	16	12	150	TiB2	-0.011～0	1個
-	16	20	16	150	TiB2	-0.011～0	1個
-	20	25	20	150	TiB2	-0.013～0	1個

通常単価(税別) (税込単価)	通常出荷日

12,248円 ( 13,473円 )	2日目
15,740円 ( 17,314円 )	2日目
20,205円 ( 22,226円 )	2日目
25,059円 ( 27,565円 )	2日目
44,950円 ( 49,445円 )	2日目
59,250円 ( 65,175円 )	2日目
14,580円 ( 16,038円 )	2日目
18,476円 ( 20,324円 )	2日目
23,361円 ( 25,697円 )	2日目
23,227円 ( 25,550円 )	2日目
36,447円 ( 40,092円 )	2日目
62,111円 ( 68,322円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・丸型ランドにより、さまざまな切削速度および送りで、刃先への衝撃を低減します
・2枚刃により、加工時に発生する大型で大量の切りくずを効率的に処理します
・高速加工と高精度のプランジ加工を両立
・外径の変化に対応したネック構造によりクリアランスを確保
・150HB（7HRC）以下の被削材に推奨します

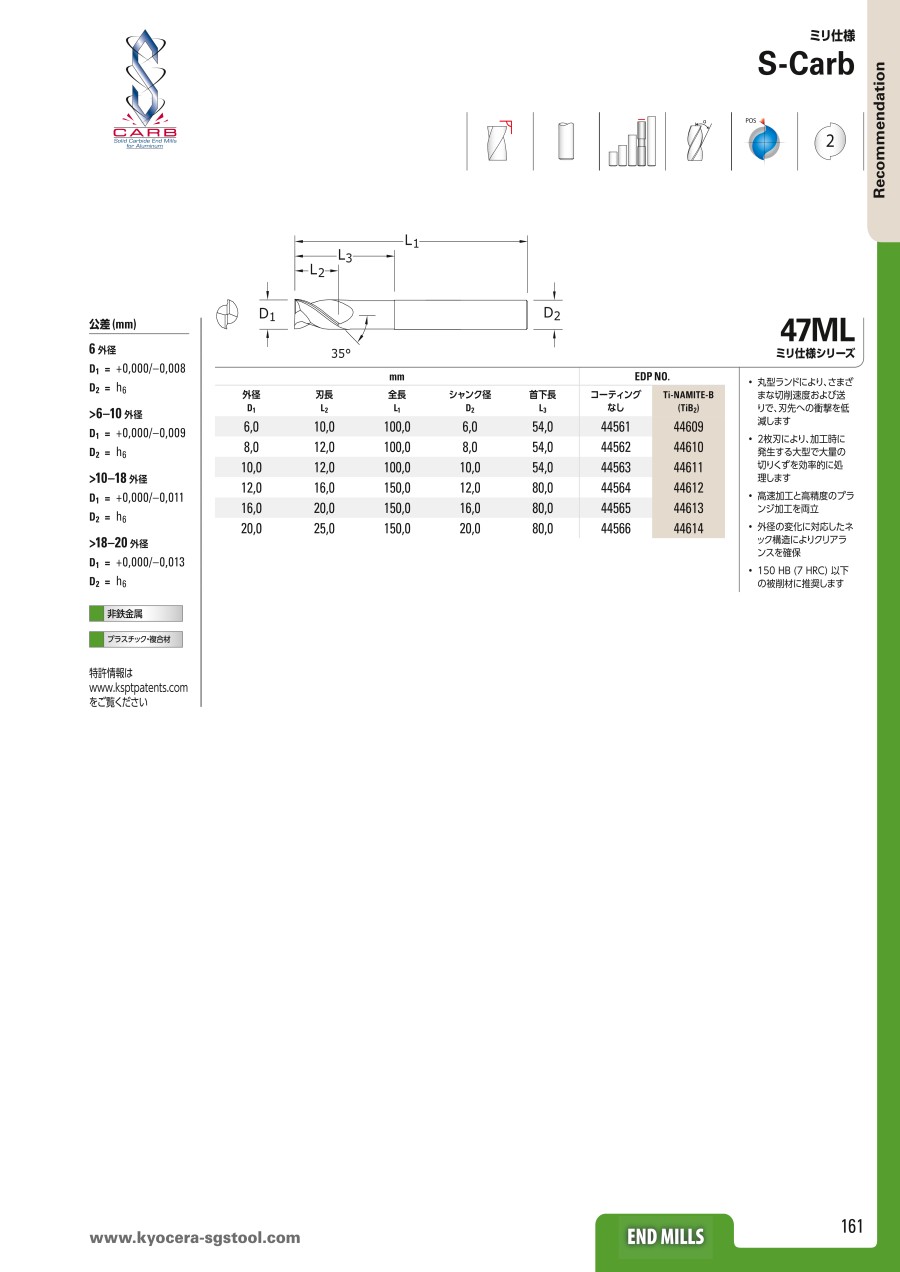

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
