AE-VMSS-RA AE-VMシリーズ 超硬防振型エンドミル スタブ形（ライトアングルタイプ）

製品特長・仕様

製品の基本仕様・特長

• ポジすくい角
  切削抵抗を低減
• 高剛性
  加工精度の向上
• 新溝フォーム
  良好な切りくず排出性

［高能率］びびり抑制

• 不等リード、不等分割の採用で安定、高能率加工を実現します

［加工面品位］DUARISE（デュアライズ）コーティング

• 潤滑性、耐摩耗性、高温耐酸化性に優れ、複合多層構造がサーマルクラックを抑制します

• コーティング表面の平滑化処理により、加工面精度が向上します

＜ライトアングルタイプ（-RA）＞

独創的な刃先が直角コーナを削り出す

刃先剛性と直角コーナの加工を両立

ライトアングルタイプはギャッシュ当てをしつつも、刃径が変化しない特殊形状により、直角コーナを加工できます。

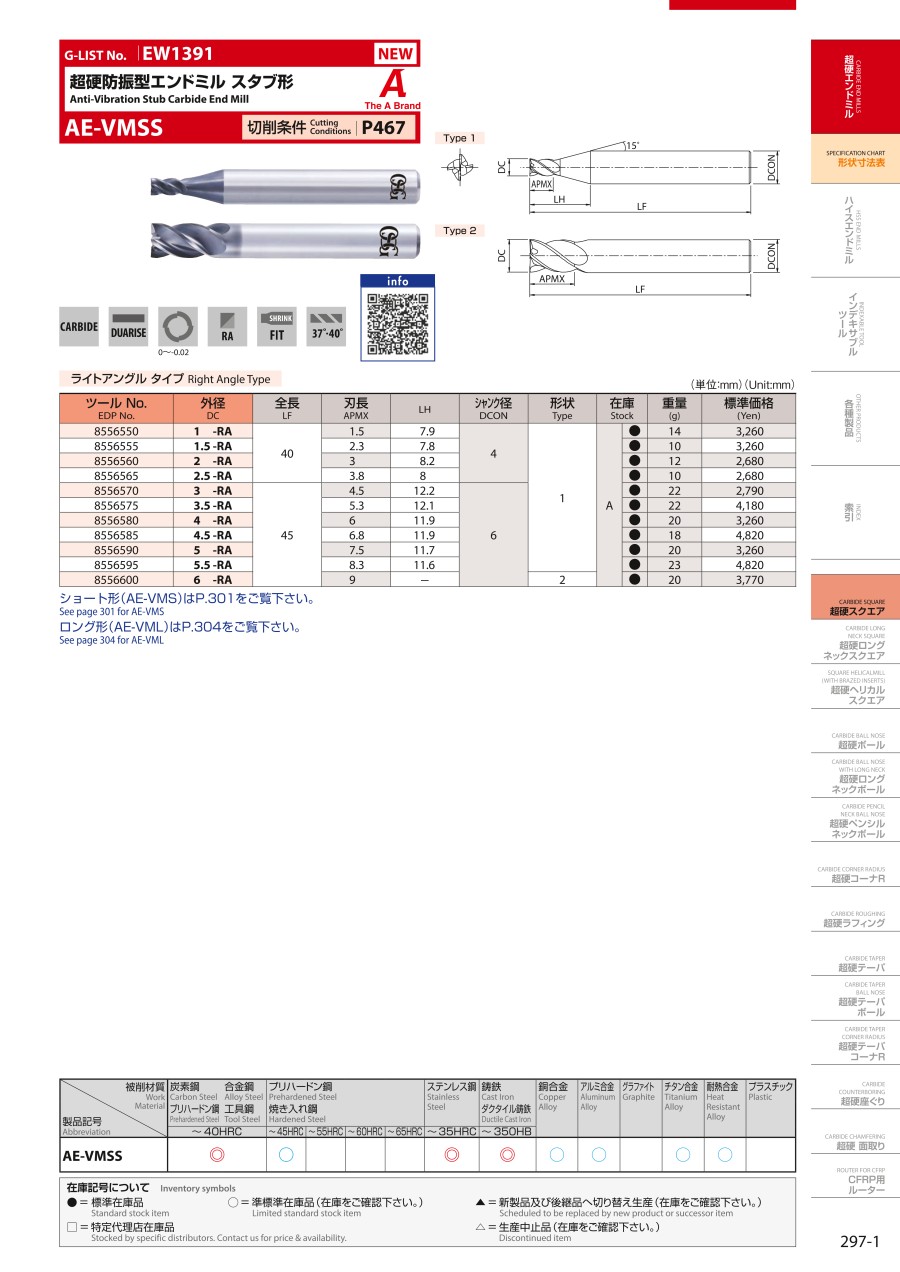

外形図

推奨切削条件

推奨切削条件表

※ライトアングルタイプは回転速度と送り速度を下表の70%を目安にご使用ください。

溝切削

側面切削

突出し長さ変化による切削条件調整の目安（DC≧φ6）

切削条件時の注意

• （1）上表は、突出し長さが工具径の3倍の場合の目安です。
• （2）機械、ホルダは剛性のある精度の高いものをご使用下さい。
• （3）回転速度は基準切削速度の中央値より算出したものです。ワーク保持力、機械剛性等、使用状況により回転速度、送り速度を調整下さい。
• （4）切削油剤は被削材に適したもので、発煙性の少ないものをご使用下さい。
• （5）乾式の場合には、切りくず詰まりが無いようエアブローにて切りくずを除去下さい。
• （6）ステンレス鋼、析出硬化系ステンレス鋼、チタン合金、Ni基合金の加工には、水溶性切削油剤の使用を推奨します。
• （7）加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
• （8）突出し長さが長くなる場合は、回転速度、送り速度を上記「突出し量変化による切削条件調整の目安」を参考に調整下さい。

適用被削材

被削材対応表

選定サポート情報

セレクションチャート

※切りくず堆積が問題となる場合は、チップブレーカタイプを推奨します。

ライトアングルタイプは直角コーナを削り出します

直角コーナーが必要な場合は、ライトアングルタイプを！
加工能率を重視する場合は、スクエアタイプを！
