穴あけ加工から外径・内径旋削加工までを一本で対応できるように開発した複合工具。

  • 本商品はホルダのみです。チップは別売りです。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

穴あけ・旋削加工用ホルダ A-TBM L/D=2.25

タンガロイ

穴あけ・旋削加工用ホルダ A-TBM L/D=2.25
通常価格(税別)： 23,829円 (税込価格：26,212円)

通常出荷日：1 日目

よく一緒に見られています

深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ MCTR形 L/D=25

タンガロイ

深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ MCTR形 L/D=25
通常価格(税別)： 89,060円 (税込価格：97,966円)

通常出荷日：1 日目 ～

未確定：候補が13型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報






製品特長・仕様

ホルダサイズの拡充により適用範囲を拡大



新ラインナップ

  • 最小加工径 （DMIN） φ18 - 32 mm のホルダを追加
穴あけ・旋削加工用複合工具 特長-1


特長

穴あけ・旋削加工用複合工具 特長-2 確実な切りくず排出を実現する
最適化された内部給油仕様 最適なブレーカ設計により、あらゆる加工形態での
優れた切りくず処理を実現 フラットに近い穴底仕上げ形状 高い工具剛性と円滑な切りくず排出を
実現する専用フルート構造 両面2 コーナ仕様インサート 強固なクランプ剛性を実現する
ダブテール形状を採用


性能・試験情報

切削性能

穴あけ加工

穴あけ・旋削加工用複合工具 pホルダ : TBM25RF32-2.25
インサート : XOMU120404-PS AH725
被削材 : S45C
加工形態 : 穴あけ加工
切削油 :内部給油
穴あけ・旋削加工用複合工具 切削性能-1 穴あけ

穴あけ・旋削加工用複合工具 切削性能-2

穴あけ加工における安定加工と良好な切りくず処理を実現。



内径旋削加工

穴あけ・旋削加工用複合工具 pホルダ : TBM25RF32-2.25
インサート : XOMU120404-PS AH725
被削材 : S45C
加工形態 : 内径旋削加工
切削油 : 内部給油
穴あけ・旋削加工用複合工具 切削性能-3 旋削

穴あけ・旋削加工用複合工具 切削性能-4

内径仕上げ加工における優れた切りくず処理を実現。



外形図

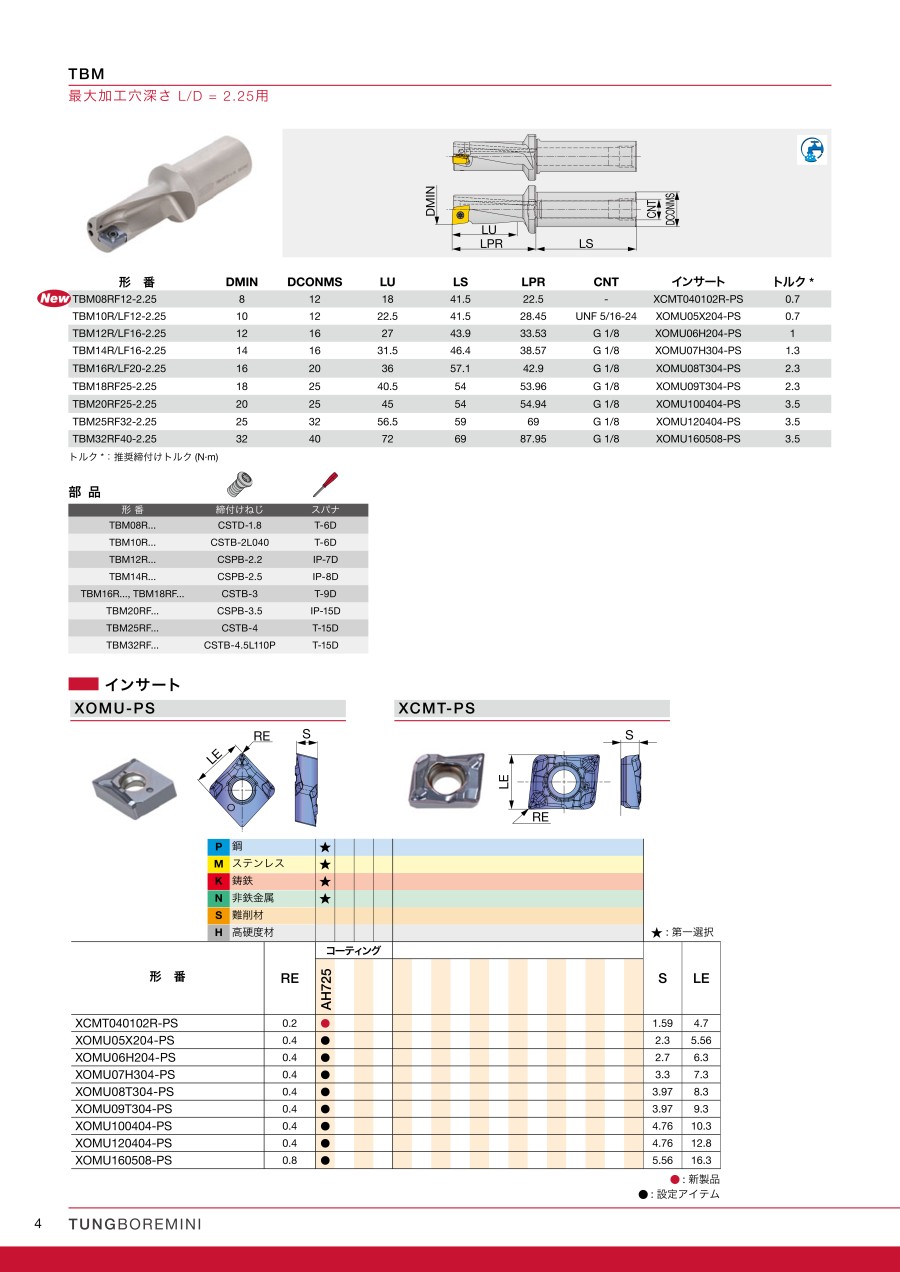

穴あけ・旋削加工用複合工具 外形図

※寸法についてはデジタルカタログを参照ください。



使用方法・事例

加工事例

加工部品名取手部品ベアリング部品
ホルダTBM18RF25-2.25TBM25RF32-2.25
インサートXOMU09T304-PSXOMU120404-PS
材種AH725AH725
被削材S45CFCD450
穴あけ・旋削加工用複合工具 加工事例-1穴あけ・旋削加工用複合工具 加工事例-2
切削条件切削速度 : Vc （m/min）穴あけ加工: 70、内径加工: 70内径加工: 60、端面加工: 100
送り : f （mm/rev）穴あけ加工: 0.09、内径加工: 0.25内径加工: 0.2、端面加工: 0.15
切削油湿式湿式
結果穴あけ・旋削加工用複合工具 加工事例-3穴あけ・旋削加工用複合工具 加工事例-4
TungBoreMini を使用することで、工具を現状の3本から1本へ集約。大幅な生産性改善を実現した。


推奨切削条件

標準切削条件

穴あけ加工

ISO被削材切削速度
Vc （m/min）		最小加工径: DMIN （mm）
φ10φ12φ14φ16φ18φ20φ25φ32
送り: f （mm/rev）
穴あけ・旋削加工用複合工具 p低炭素鋼
合金鋼		50 - 1800.02 - 0.050.02 - 0.070.01 - 0.0750.01 - 0.080.05 - 0.130.05 - 0.130.05 - 0.140.05 - 0.14
穴あけ・旋削加工用複合工具 mステンレス鋼50 - 1600.02 - 0.050.02 - 0.070.01 - 0.0750.01 - 0.080.05 - 0.130.05 - 0.130.05 - 0.140.05 - 0.14
穴あけ・旋削加工用複合工具 k鋳鉄50 - 1800.02 - 0.050.02 - 0.070.01 - 0.0750.01 - 0.080.05 - 0.130.05 - 0.130.05 - 0.140.05 - 0.14
穴あけ・旋削加工用複合工具 nアルミ合金100 - 3000.02 - 0.050.02 - 0.070.01 - 0.0750.01 - 0.080.05 - 0.130.05 - 0.130.05 - 0.140.05 - 0.14


内径旋削加工

ISO被削材切削速度
Vc （m/min）		最小加工径: DMIN （mm）
φ10φ12φ14φ16φ18φ20φ25φ32
切込み : ap （mm）
穴あけ・旋削加工用複合工具 p低炭素鋼
合金鋼		50 - 1800.5 - 30.5 - 3.50.5 - 4.50.5 - 50.5 - 5.50.5 - 60.5 - 6.50.5 - 7
送り: f （mm/rev）
0.05 - 0.20.05 - 0.20.05 - 0.20.05 - 0.20.1 - 0.30.1 - 0.30.1 - 0.30.1 - 0.4
ISO被削材切削速度
Vc （m/min）		最小加工径: DMIN （mm）
φ10φ12φ14φ16φ18φ20φ25φ32
切込み : ap （mm）
穴あけ・旋削加工用複合工具 mステンレス鋼50 - 1600.5 - 30.5 - 3.50.5 - 4.50.5 - 50.5 - 5.50.5 - 60.5 - 6.50.5 - 7
送り: f （mm/rev）
0.05 - 0.20.05 - 0.20.05 - 0.20.05 - 0.20.1 - 0.30.1 - 0.30.1 - 0.30.1 - 0.4
ISO被削材切削速度
Vc （m/min）		最小加工径: DMIN （mm）
φ10φ12φ14φ16φ18φ20φ25φ32
切込み : ap （mm）
穴あけ・旋削加工用複合工具 k鋳鉄50 - 1800.5 - 30.5 - 3.50.5 - 4.50.5 - 50.5 - 5.50.5 - 60.5 - 6.50.5 - 7
送り: f （mm/rev）
0.05 - 0.20.05 - 0.20.05 - 0.20.05 - 0.20.1 - 0.30.1 - 0.30.1 - 0.30.1 - 0.4
ISO被削材切削速度
Vc （m/min）		最小加工径: DMIN （mm）
φ10φ12φ14φ16φ18φ20φ25φ32
切込み : ap （mm）
穴あけ・旋削加工用複合工具 nアルミ合金100 - 3000.5 - 30.5 - 3.50.5 - 4.50.5 - 50.5 - 5.50.5 - 60.5 - 6.50.5 - 7
送り: f （mm/rev）
0.05 - 0.20.05 - 0.20.05 - 0.20.05 - 0.20.1 - 0.30.1 - 0.30.1 - 0.30.1 - 0.4

型番リスト

表示件数
  • 1
    • 型番
    TBM08RF12-2.25
    TBM10LF12-2.25
    TBM10RF12-2.25
    TBM12LF16-2.25
    TBM12RF16-2.25
    TBM14LF16-2.25
    TBM14RF16-2.25
    TBM16LF20-2.25
    TBM16RF20-2.25
    TBM18RF25-2.25
    TBM20RF25-2.25
    TBM25RF32-2.25
    TBM32RF40-2.25

    ドリル径（刃径）

    (mm)

    加工穴深さ（L/D)

    (mm)

    全長（L1）

    (mm)

    突出長（L2）

    (mm)

    首下長・溝長（L3）

    (mm)

    シャンク径・MT No

    適用チップ

    シャンク長

    (mm)

    適合ネジ

    適合レンチ

    		最小発注数量
    8
    18
    64
    22.5
    18
    12mm
    XCMT040102R-PS
    41.5
    CSTD-1.8
    T-6D
    1個
    10
    22.5
    69.95
    28.45
    22.5
    12mm
    XOMU05X204-PS
    41.5
    CSTB-2L040
    T-6D
    1個
    10
    22.5
    69.95
    28.45
    22.5
    12mm
    XOMU05X204-PS
    41.5
    CSTB-2L040
    T-6D
    1個
    12
    27
    77.43
    33.53
    27
    16mm
    XOMU06H204-PS
    43.9
    CSPB-2.2
    IP-7D
    1個
    12
    27
    77.43
    33.53
    27
    16mm
    XOMU06H204-PS
    43.9
    CSPB-2.2
    IP-7D
    1個
    14
    31.5
    84.97
    38.57
    31.5
    16mm
    XOMU07H304-PS
    46.4
    CSPB-2.5
    IP-8D
    1個
    14
    31.5
    84.97
    38.57
    31.5
    16mm
    XOMU07H304-PS
    46.4
    CSPB-2.5
    IP-8D
    1個
    16
    36
    100
    42.9
    36
    20mm
    XOMU08T304-PS
    57.1
    CSTB-3
    T-9D
    1個
    16
    36
    100
    42.9
    36
    20mm
    XOMU08T304-PS
    57.1
    CSTB-3
    T-9D
    1個
    18
    40.5
    107.96
    53.96
    40.5
    25mm
    XOMU09T304-PS
    54
    CSTB-3
    T-9D
    1個
    20
    45
    108.94
    54.94
    45
    25mm
    XOMU100404-PS
    54
    CSPB-3.5
    IP-15D
    1個
    25
    56.5
    128
    69
    56.5
    32mm
    XOMU120404-PS
    59
    CSTB-4
    T-15D
    1個
    32
    72
    156.95
    87.95
    72
    40mm
    XOMU160508-PS
    69
    CSTB-4.5L110P
    T-15D
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    33,397円
    ( 36,737円 )
    2日目
    30,235円
    ( 33,259円 )
    1日目
    30,235円
    ( 33,259円 )
    1日目
    30,985円
    ( 34,084円 )
    1日目
    30,985円
    ( 34,084円 )
    1日目
    31,810円
    ( 34,991円 )
    1日目
    31,810円
    ( 34,991円 )
    1日目
    32,552円
    ( 35,807円 )
    1日目
    32,552円
    ( 35,807円 )
    1日目
    38,623円
    ( 42,485円 )
    1日目
    39,602円
    ( 43,562円 )
    1日目
    49,315円
    ( 54,247円 )
    1日目
    56,600円
    ( 62,260円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    穴あけ加工から外径・内径旋削加工までを一本で対応できるように開発した複合工具。

    ご注意

    • 本商品はホルダのみです。チップは別売りです。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    穴あけ・旋削加工用複合工具のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    穴あけ・旋削加工用複合工具
    穴あけ・旋削加工用ホルダ A-TBM L/D=2.25
    深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ TRLG形
    深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ MCTR形 L/D=25
    深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ MCTR形 L/D=20
    深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ MCTR形 L/D=15
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格30,235円-24,947円90,754円 -92,713円 -93,755円 -91,504円 -
    通常出荷日1日目〜1日目1日目1日目〜1日目1日目
    油穴（オイルホール）○○○○-○
    刃数(枚)11--1-
