ナベヤ

トグルダウンクランプ113-L

カタログ

通常単価(税別): 3,190円～9,907円

税込単価: 3,509円～10,898円

通常出荷日：3日目

ワンタッチクランプでクランプ時間短縮。段取り改善に最適です。

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

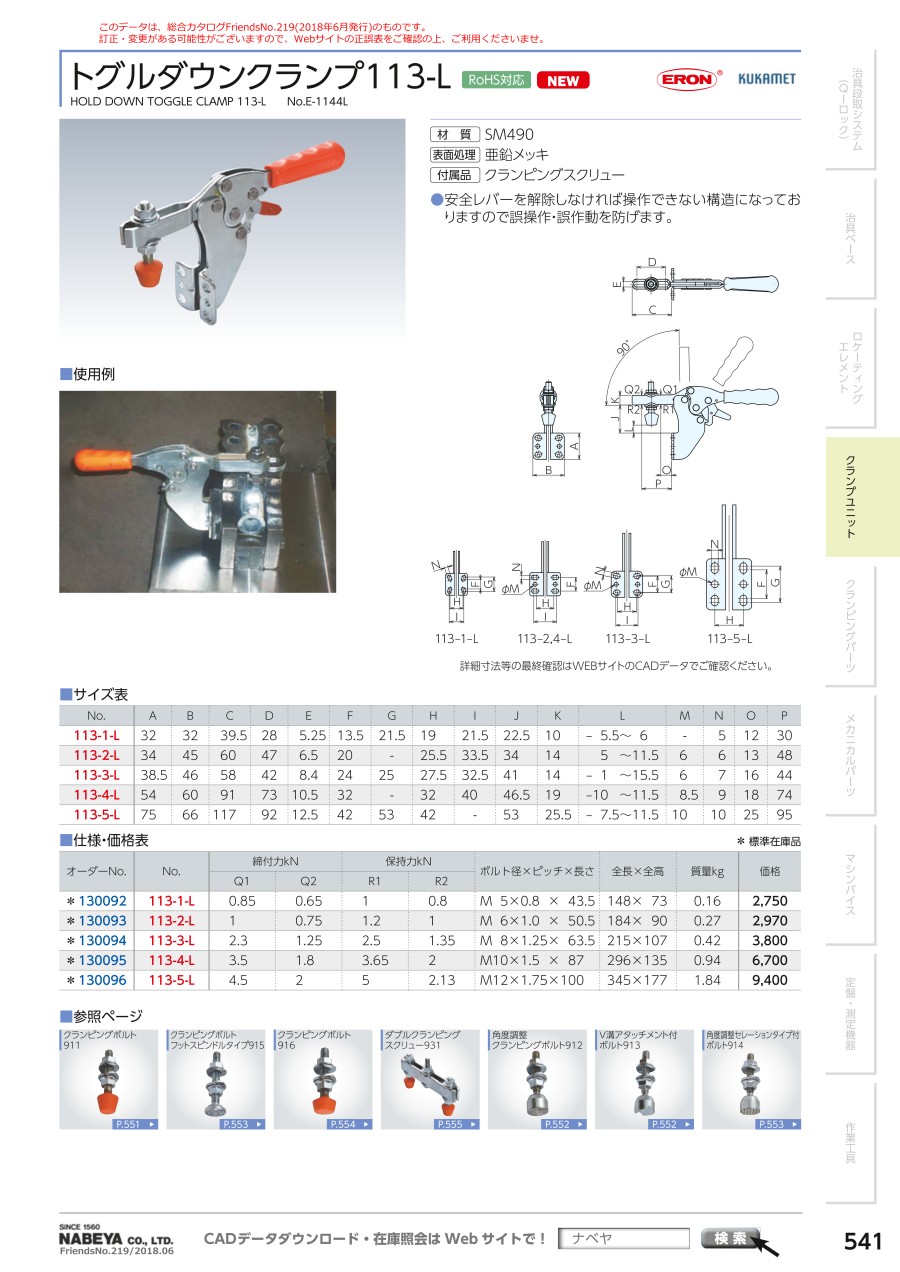

カタログ

商品情報

外形図

113–1–L

113–2、4–L

113–3–L

113–5–L

使用方法・使用事例

使用事例

型番リスト

表示件数

型番

(mm)

全長 X 全高

(mm)

締付力 Q1

(kN)

締付力 Q2

(kN)

保持力　R1

(kN)

保持力　R2

(kN)

ボルト径×ピッチ×長さ（並目）

最小発注数量

32	32	39.5	19	148×73	0.85	0.65	1	0.8	M5×0.8×43.5	1個
34	45	60	25.5	184×90	1	0.75	1.2	1	M6×1×50.5	1個
38.5	46	58	27.5	215×107	2.3	1.25	2.5	1.35	M8×1.25×63.5	1個
54	60	91	32	296×135	3.5	1.8	3.65	2	M10×1.5×87	1個
75	66	117	42	345×177	4.5	2	5	2.13	M12×1.75×100	1個

通常単価(税別) (税込単価)	通常出荷日

3,190円 ( 3,509円 )	3日目
3,440円 ( 3,784円 )	3日目
4,271円 ( 4,698円 )	3日目
7,022円 ( 7,724円 )	3日目
9,907円 ( 10,898円 )	3日目

詳細情報

基本情報

基本情報

ワンタッチクランプでクランプ時間短縮。段取り改善に最適です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
