トグルダウンクランプ113
ナベヤ

トグルダウンクランプ113

未確定 5 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

絞り込み条件：7 項目の仕様が未選択です

  • A(mm)

  • B(mm)

  • C(mm)

  • H(mm)

  • 全長 X 全高(mm)

  • 締付力 Q1(kN)

  • 締付力 Q2(kN)

  • タイプ

  • 出荷日

    • すべて
    • 3日以内

型番リスト

表示件数
  • 1
    • 型番
    113-1
    113-2
    113-3
    113-4
    113-5

    A

    (mm)

    B

    (mm)

    C

    (mm)

    H

    (mm)

    全長 X 全高

    (mm)

    締付力 Q1

    (kN)

    締付力 Q2

    (kN)

    保持力　R1

    (kN)

    保持力　R2

    (kN)

    ボルト径×ピッチ×長さ（並目）

    		最小発注数量
    32
    32
    39.5
    19
    148×73
    0.85
    0.65
    1
    0.8
    M5×0.8×43.5
    1個
    34
    45
    60
    25.5
    184×90
    1
    0.75
    1.2
    1
    M6×1×50.5
    1個
    38.5
    46
    58
    27.5
    215×107
    2.3
    1.25
    2.5
    1.35
    M8×1.25×63.5
    1個
    54
    60
    91
    32
    296×135
    3.5
    1.8
    3.65
    2
    M10×1.5×87
    1個
    75
    66
    117
    42
    345×177
    4.5
    2
    5
    2.13
    M12×1.75×100
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,640円
    ( 2,904円 )
    3日目
    2,850円
    ( 3,135円 )
    3日目
    3,820円
    ( 4,202円 )
    3日目
    6,355円
    ( 6,991円 )
    3日目
    9,362円
    ( 10,298円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    ワンタッチクランプでクランプ時間短縮。段取り改善に最適です。

    商品担当おすすめ

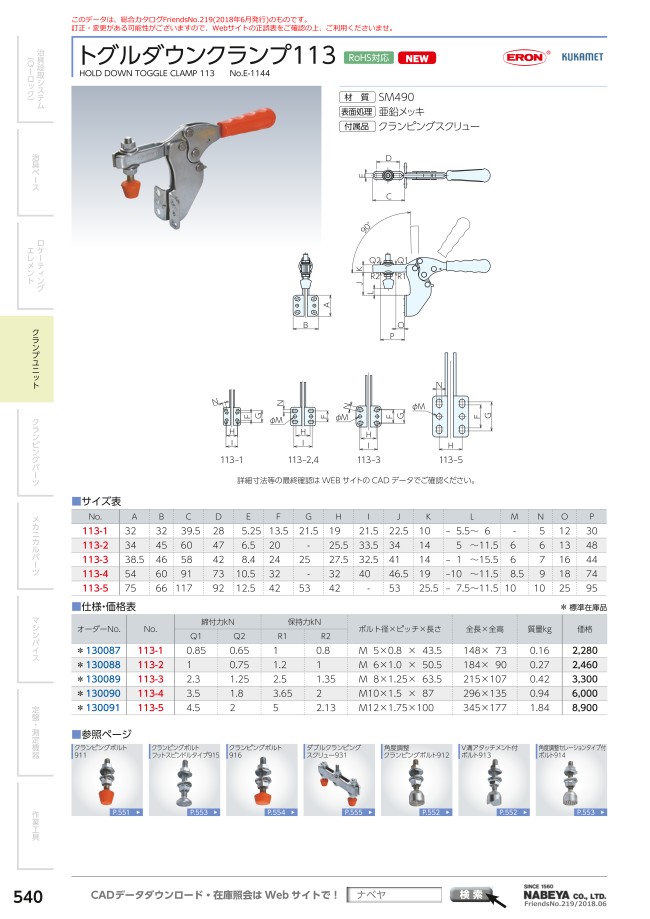

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    トグルダウンクランプ113のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    トグルダウンクランプ113
    トグルダウンクランプ113-L
    トグルダウンクランプ112
    トグルダウンクランプ213
    トグルダウンクランプ251
    トグルダウンクランプ252
    メーカーナベヤナベヤナベヤナベヤナベヤナベヤ
    通常価格2,640円-3,190円 -2,050円 -3,010円 -3,470円 -3,510円 -
    通常出荷日3日目3日目3日目3日目3日目3日目
    種類トグルクランプ・用品トグルクランプ・用品トグルクランプ・用品トグルクランプ・用品トグルクランプ・用品トグルクランプ・用品
    本体材質一般鋼・鋳鉄一般鋼・鋳鉄一般鋼・鋳鉄一般鋼・鋳鉄一般鋼・鋳鉄一般鋼・鋳鉄
    トグルクランプユニット/オプションユニットユニットユニットユニットユニットユニット
    トグルクランプ方向上面上面上面上面上面上面
    装着方法サイドベースサイドベースストレートベースサイドベースフランジベースストレートベース
