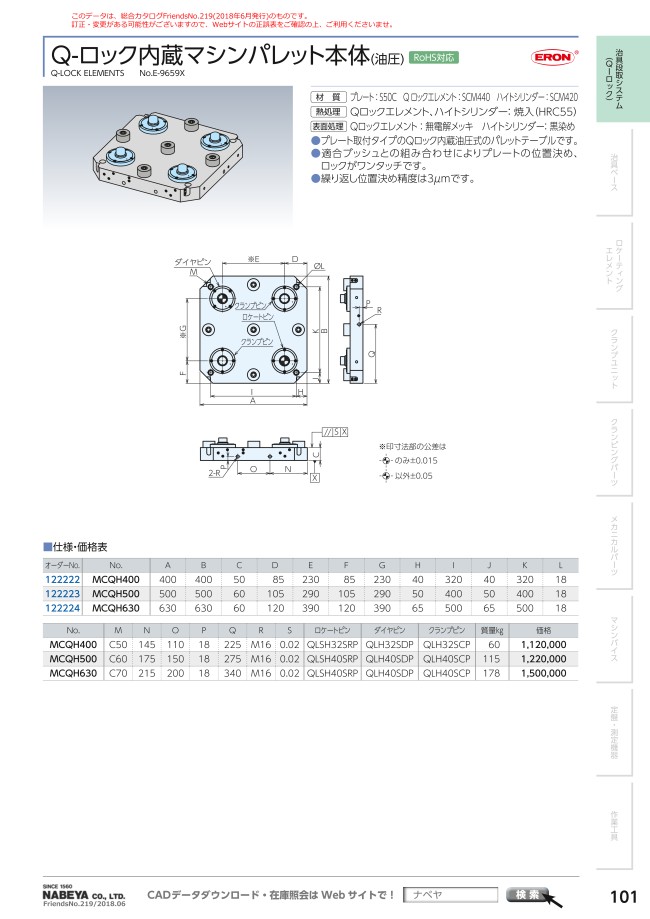

Q-ロック内蔵マシンパレット本体（油圧）
- 通常単価(税別)
- 1,105,000円～1,479,000円
- 税込単価
- 1,215,500円～1,626,900円
通常出荷日：3日目
【特長】・プレート取付タイプのQ-ロック内蔵油圧式のパレットテーブルです・適合ブッシュとの組み合わせに...
詳細を確認- 段取りシステム種類
- パレット
- 固定方式
- 油圧式
- S (mm)
- 0.02
- 材質
- Q-ロックエレメント：SCM440$ハイトシリンダー：SCM420$プレート：S50C
- 熱処理
- Q-ロックエレメント：焼入（HRC55）/ハイトシリンダー：焼入（HRC55）
- 表面処理
- Q-ロックエレメント：無電解メッキ/ハイトシリンダー：黒染め
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
絞り込み条件：8 項目の仕様が未選択です
A(mm)
- 400
- 500
- 630
B(mm)
- 400
- 500
- 630
C(mm)
- 50
- 60
E(mm)
- 230
- 290
- 390
G(mm)
- 230
- 290
- 390
ロケートピン
- QLSH32SRP
- QLSH40SRP
ダイヤピン
- QLH32SDP
- QLH40SDP
クランプピン
- QLH32SCP
- QLH40SCP
タイプ
- MCQH400
- MCQH500
- MCQH630
出荷日
- すべて
- 3日以内
詳細情報
基本情報
【特長】
・プレート取付タイプのQ-ロック内蔵油圧式のパレットテーブルです
・適合ブッシュとの組み合わせによりプレートの位置決め、ロックがワンタッチです
・繰返し位置決め精度は3μmです
