	ナベヤ Q-ロック内蔵4面イケール
	ミスミ精密ヤスリ
	ミスミインジェッククランプQ型(ICMQ)

＜
＞

Q-ロック内蔵バイス用4面イケール

カタログ

Q-ロック内蔵バイス用4面イケール

通常単価(税別): 977,508円～1,997,516円

税込単価: 1,075,259円～2,197,268円

通常出荷日：3日目

【特長】・バイス直付けQ-ロック内蔵ネジ式の4面イケールです・適合ブッシュとの組み合わせによりプレート...

詳細を確認

種類
治具段取りシステム
段取りシステム種類
イケール
固定方式
ネジ式
I (mm)
0.01/500
J (mm)
0.02/500
材質
Q-ロックエレメント：SCM440$イケール：FC250
熱処理
イケール：焼鈍/Q-ロックエレメント：焼入（HRC55）
表面処理
Q-ロックエレメント：無電解メッキ

未確定 3 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

カタログ

商品TOP

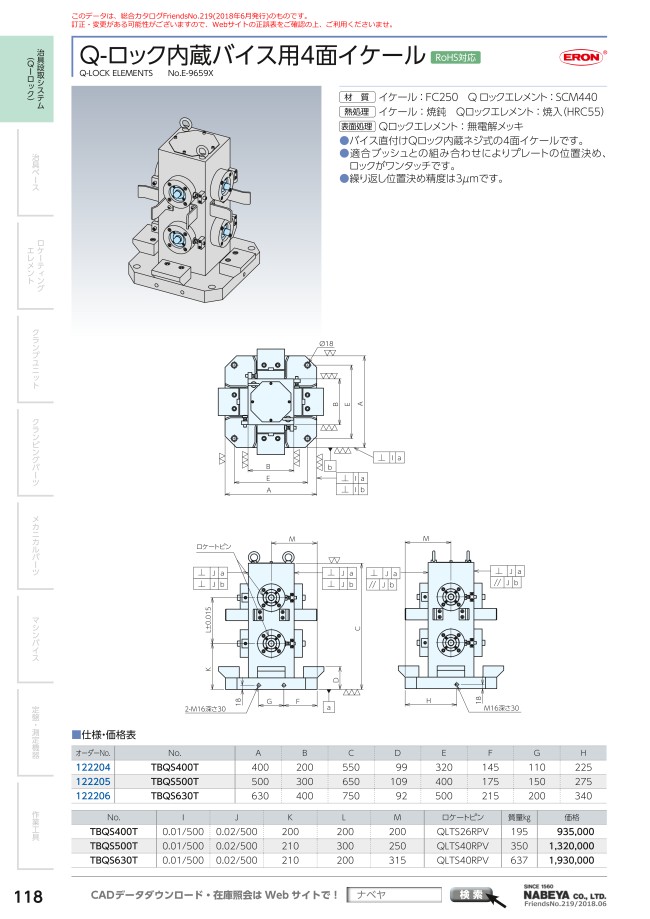

カタログ (見開き版)

118

絞り込み条件：6 項目の仕様が未選択です

A(mm)
- 400
- 500
- 630
B(mm)
- 200
- 300
- 400
C(mm)
- 550
- 650
- 750
D(mm)
- 92
- 99
- 109
L(mm)
- 200
- 300
ロケートピン
- QLTS26RPV
- QLTS40RPV
タイプ
- TBQS400T
- TBQS500T
- TBQS630T
出荷日
すべて
3日以内

型番リスト

表示件数

型番

A

(mm)

B

(mm)

C

(mm)

D

(mm)

L

(mm)

ロケートピン

最小発注数量

400	200	550	99	200	QLTS26RPV	1個
500	300	650	109	300	QLTS40RPV	1個
630	400	750	92	200	QLTS40RPV	1個

通常単価(税別) (税込単価)	通常出荷日

977,508円 ( 1,075,259円 )	3日目
1,368,511円 ( 1,505,362円 )	3日目
1,997,516円 ( 2,197,268円 )	3日目

詳細情報

基本情報

【特長】
・バイス直付けQ-ロック内蔵ネジ式の4面イケールです
・適合ブッシュとの組み合わせによりプレートの位置決め、ロックがワンタッチです
・繰返し位置決め精度は3μmです

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
