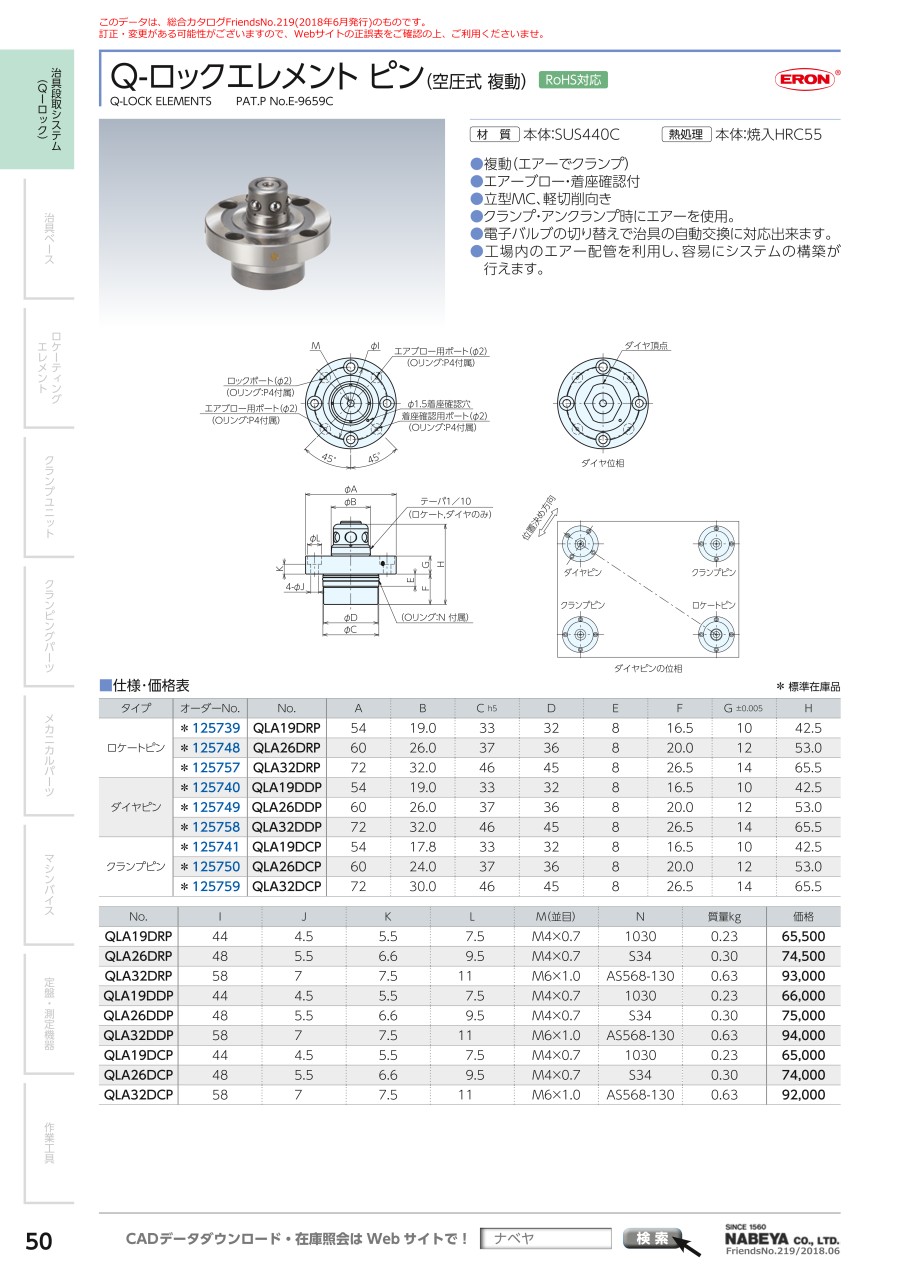

Q-ロックエレメント/ピン（空圧式複動）
- 通常単価(税別)
- 70,976円～102,001円
- 税込単価
- 78,074円～112,201円
【特長】・空圧対応の位置決めユニット、ジグ段取り時間の短縮に・複動（エアーでクランプ）・エアーブロー・...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
性能・試験情報
仕様
| 駆動方式 | クランプ | 空圧 | ||
|---|---|---|---|---|
| アンクランプ | ||||
| No. | QLA19D | QLA26D | QLA32D | |
| クランプ力（kN）（0.5MPa時） | 1 | 1.5 | 2.4 | |
| リフトアップ力（kN）（0.5MPa時） | 0.28 | 0.36 | 0.62 | |
| クランプストローク（mm） | 4 | 4.5 | 5 | |
| リフトアップ量（mm） | 1 | |||
| シリンダ容積（cm3） | クランプ側 | 2.6 | 3.65 | 6.2 |
| アンクランプ側 | 2.7 | 3.85 | 6.76 | |
| 最高使用圧力（MPa） | 1 | |||
| 最低使用圧力（MPa） | 0.4 | |||
| 保証耐圧力（MPa） | 1.5 | |||
| 推奨エアーブロー圧（MPa） | 0.5 | |||
| 使用流体 | ドライエア | |||
| 使用周囲温度（℃） | 0～+65 | |||
| 重量（kg） | 0.23 | 0.3 | 0.63 | |
構造図
クランプ
アンクランプ・リフトアップ
分離
外形図
使用方法・使用事例
使用事例
小物ワークを取付けた交換治具をバルブ操作でクランプ・アンクランプ
