絞り込み条件

まずは条件を絞り込んでください

未確定：候補が6型番あります。

A(mm)
~mm
- 45
- 58
- 72
C(mm)
~mm
- 16
- 20
F(mm)
~mm
- 28
- 35
- 45
詳細タイプ
~mm
- クランプブッシュ
- ロケートブッシュ
タイプ
~mm
出荷日
- すべて
- 3日以内

ナベヤ

Q-ロックエレメントブッシュ（嵩上げ空圧式､油圧式）

カタログ |

通常単価(税別): 22,582円～33,429円

税込単価: 24,840円～36,772円

通常出荷日：3日目

【特長】・Q-ロックエレメント（空圧式）を多数個使いする場合にピンの干渉を防ぎます・取付け加工が少ない...

詳細を確認

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

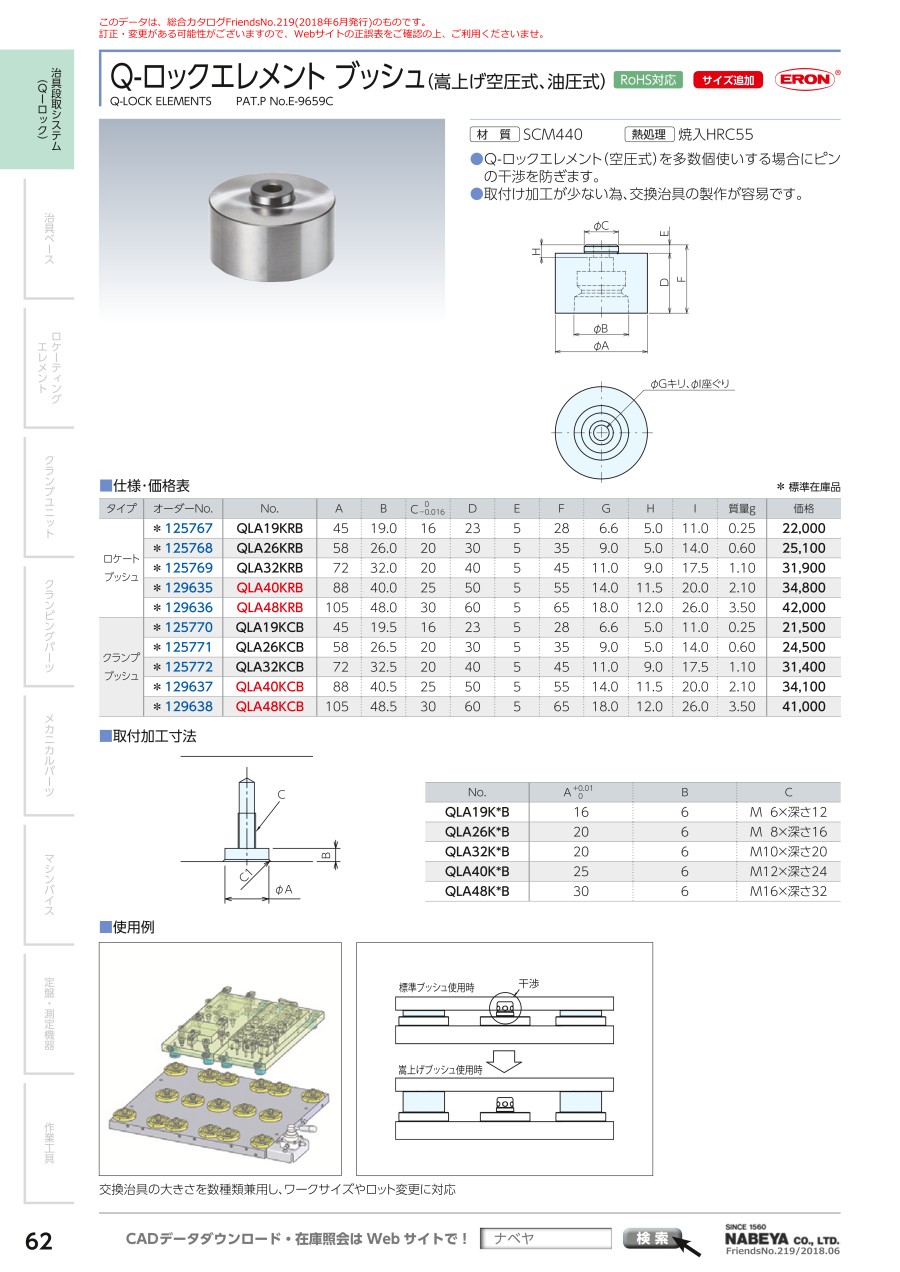

カタログ

商品情報

外形図

取付加工寸法

使用方法・使用事例

使用事例

交換治具の大きさを数種類兼用し、ワークサイズやロット変更に対応

型番リスト

表示件数

型番

(mm)

詳細タイプ

最小発注数量

45	16	28	クランプブッシュ	1個
45	16	28	ロケートブッシュ	1個
58	20	35	クランプブッシュ	1個
58	20	35	ロケートブッシュ	1個
72	20	45	クランプブッシュ	1個
72	20	45	ロケートブッシュ	1個

通常単価(税別) (税込単価)	通常出荷日

22,582円 ( 24,840円 )	3日目
23,126円 ( 25,439円 )	3日目
25,756円 ( 28,332円 )	3日目
26,300円 ( 28,930円 )	3日目
32,885円 ( 36,174円 )	3日目
33,429円 ( 36,772円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・Q-ロックエレメント（空圧式）を多数個使いする場合にピンの干渉を防ぎます
・取付け加工が少ない為、交換治具の製作が容易です

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Q-ロックエレメントブッシュ（嵩上げ空圧式､油圧式）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 Q-ロックエレメントブッシュ（嵩上げ空圧式､油圧式）	Q-ロックエレメントブッシュ（空圧式、油圧式）	Q-ロックエレメント/ブッシュ（嵩上げサイドネジ式）	Q-ロックエレメントホールタイプピン空圧式/油圧式	Q-ロックエレメントホールタイプピン（空圧式）	Q-ロックエレメント/ブッシュ（サイドネジ式シングルタイプ）
メーカー	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ
通常価格	22,582円-	18,773円 -	25,756円 -	11,035円 -	13,709円 -	18,863円 -
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目
種類	治具段取りシステム	治具段取りシステム	治具段取りシステム	治具段取りシステム	治具段取りシステム	治具段取りシステム
段取りシステム種類	ピン・ブッシュ	ピン・ブッシュ	ピン・ブッシュ	ピン・ブッシュ	ピン・ブッシュ	ピン・ブッシュ
材質	SCM440	SCM420	SCM440	SUS	SUS	SCM440
熱処理	焼入HRC55	焼入HRC61	焼入HRC55	熱処理済	熱処理済	焼入HRC55
