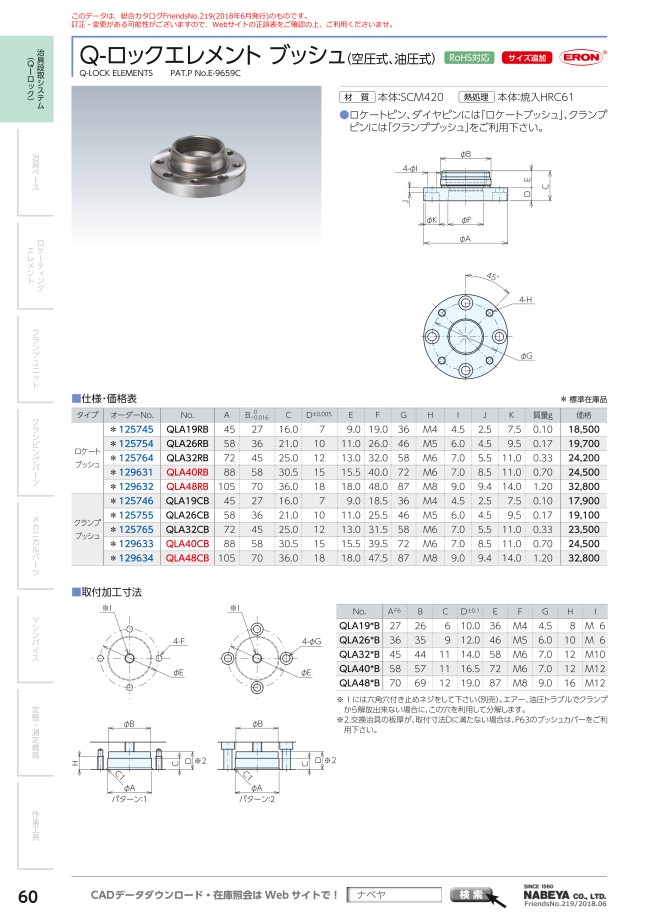

Q-ロックエレメントブッシュ（空圧式、油圧式）

通常単価(税別): 20,679円～37,868円

税込単価: 22,747円～41,655円

通常出荷日：3日目

ロケートピン、ダイヤピンには「ロケートブッシュ」、クランプピンには「クランプブッシュ」をご利用下さい。

よく一緒に見られています

ナベヤ

Q-ロックエレメントピン（油圧式単動）

通常価格(税別)： 66,726円 (税込価格：73,399円)

通常出荷日：3 日目

よく一緒に見られています

ナベヤ

Q-ロックエレメントピン（空圧式単動）

通常価格(税別)： 95,201円 (税込価格：104,721円)

通常出荷日：3 日目

種類
治具段取りシステム
段取りシステム種類
ピン・ブッシュ
材質
SCM420
熱処理
焼入HRC61

未確定 10 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

A(mm)
- 45
- 58
- 72
- 88
- 105
B(mm)
- 27
- 36
- 45
- 58
- 70
C(mm)
- 16
- 21
- 25
- 30.5
- 36
詳細タイプ
- クランプブッシュ
- ロケートブッシュ
タイプ
- QLA19CB
- QLA19RB
- QLA26CB
- QLA26RB
- QLA32CB
- QLA32RB
- QLA40CB
- QLA40RB
- QLA48CB
- QLA48RB
出荷日
すべて
3日以内

型番リスト

表示件数

型番

(mm)

詳細タイプ

最小発注数量

45	27	16	クランプブッシュ	1個
45	27	16	ロケートブッシュ	1個
58	36	21	クランプブッシュ	1個
58	36	21	ロケートブッシュ	1個
72	45	25	クランプブッシュ	1個
72	45	25	ロケートブッシュ	1個
88	58	30.5	クランプブッシュ	1個
88	58	30.5	ロケートブッシュ	1個
105	70	36	クランプブッシュ	1個
105	70	36	ロケートブッシュ	1個

通常単価(税別) (税込単価)	通常出荷日

20,679円 ( 22,747円 )	3日目
21,495円 ( 23,645円 )	3日目
22,130円 ( 24,343円 )	3日目
22,765円 ( 25,042円 )	3日目
27,209円 ( 29,930円 )	3日目
27,934円 ( 30,727円 )	3日目
28,388円 ( 31,227円 )	3日目
28,388円 ( 31,227円 )	3日目
37,868円 ( 41,655円 )	3日目
37,868円 ( 41,655円 )	3日目

詳細情報

基本情報

ロケートピン、ダイヤピンには「ロケートブッシュ」、クランプピンには「クランプブッシュ」をご利用下さい。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
