オーエスジー

D-GDN90 CFPR用ダイヤコート超硬ドリルミディアム形先端角90°

カタログ

通常単価(税別): 22,861円～51,228円

税込単価: 25,147円～56,351円

通常出荷日：3日目

超微結晶ダイヤモンドコーティングで平滑な被膜表面、シャープエッジ、高じん性被膜、高い密着力を実現。

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

オーエスジー

通常出荷日：3 日目

よく一緒に見られています

オーエスジー

通常出荷日：3 日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

高送りでも長寿命を実現

使用工具	D-GDN90 .2510"（φ6.375）
被削材	CFRP
切削速度	100m/min（5,000min^-1）
送り速度	1,000mm/min（0.2mm/rev）
穴深さ	10mm（通り）ノンステップ
切削油剤	ドライ
使用機械	立形マシニングセンタ

性能・試験情報

加工穴数

D-GDN90 CFPR用ダイヤコート超硬ドリルミディアム形先端角90° 性能試験情報2

加工穴出口／D-GDN90逃げ面摩耗

外形図

N形シンニング

推奨切削条件

推奨切削条件表

D-GDN90 CFPR用ダイヤコート超硬ドリルミディアム形先端角90° 切削条件表

切削条件時の注意

1. 切削油剤は不要ですが、十分な粉塵対策（真空集塵）を施して下さい。
2. CFRPの被削性は、レジンの性質やその含有率によって、また薄板では特に保持状態によっても大きく影響されます。上表を参考に、薄板では貫通間際での送り量を下げて下さい。
3. 厚板では、切削速度を低めに設定下さい。
4. 承認を得た切削油で湿式加工する場合、切削速度は200m/min程度まで上げることも出来ます。

選定サポート情報

ドリルセレクションガイド

品名記号			D-GDN90
被削材	CFRP		◎
	GFRP		○
	AFRP		○
	CFRTP		○
	C／C Composit		◎
	Honeycomb （Nomex）		△
	CFRP・スタック	CFRP／Al	○
		CFRP／Ti	×
		CFRP／Inconel^®	×
		CFRP／CRES	×
機械タイプ	CNC		◎
	Pneumatic		◎
	Hand		×

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

ツールNo.

最小発注数量

2.502	15	50	2.502	8809151	1個
3.277	20	76	3.277	8809152	1個
4.102	25	80	4.102	8809153	1個
4.864	29	80	4.864	8809154	1個
6.375	38	94	6.375	8809155	1個
9.55	57	115	9.55	8809156	1個

通常単価(税別) (税込単価)	通常出荷日

22,861円 ( 25,147円 )	3日目
25,434円 ( 27,977円 )	3日目
25,696円 ( 28,266円 )	3日目
27,281円 ( 30,009円 )	3日目
38,266円 ( 42,093円 )	3日目
51,228円 ( 56,351円 )	3日目

詳細情報

基本情報

基本情報

超微結晶ダイヤモンドコーティングで平滑な被膜表面、シャープエッジ、高じん性被膜、高い密着力を実現。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

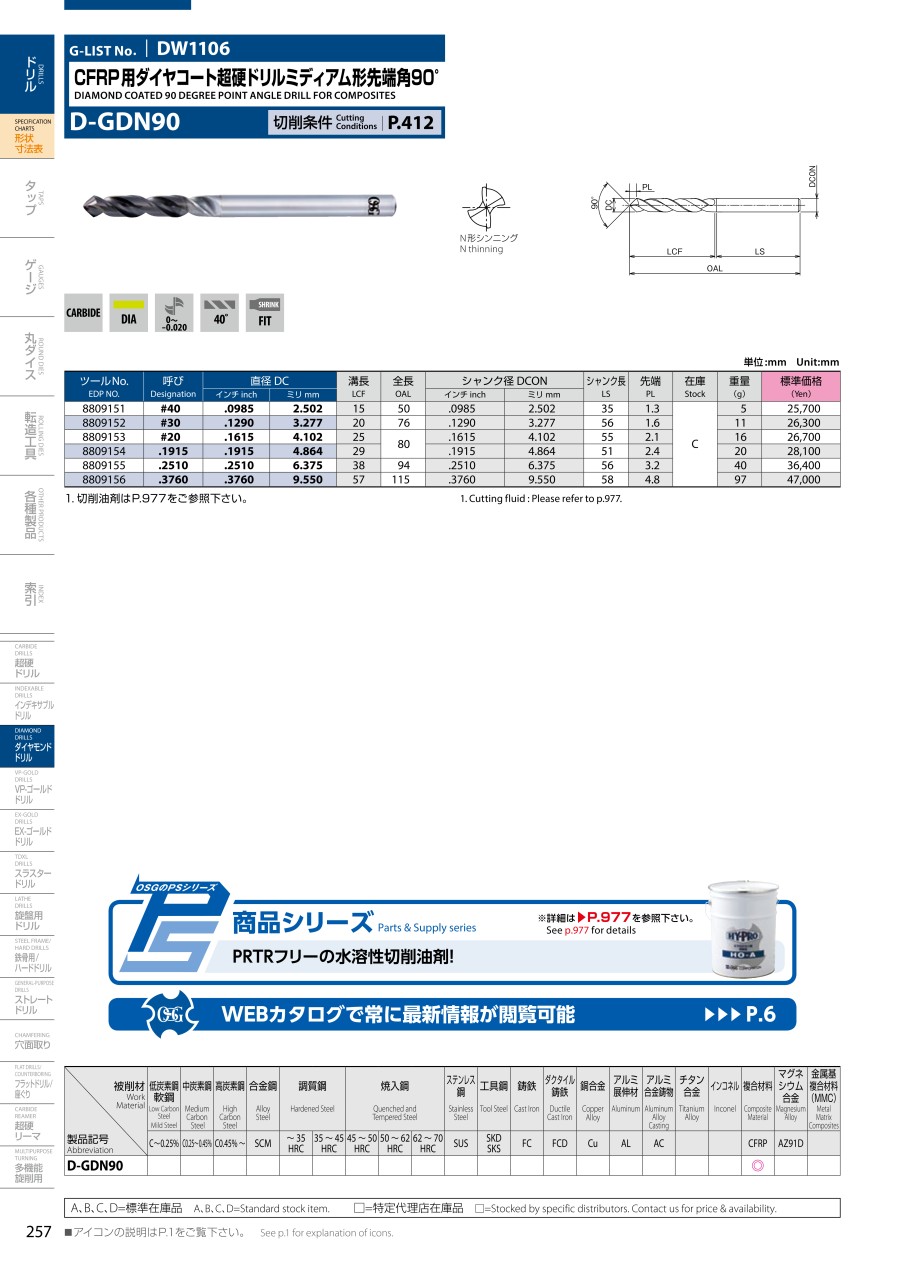

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
