タンガロイ

SER-X-CHP-MC 高圧クーラントノズル付スクリューオン式外径ねじ切りバイト

カタログ

通常単価(税別): 33,456円～37,725円

税込単価: 36,802円～41,498円

通常出荷日：1日目

タンガロイ SER-X-CHP-MC 高圧クーラントノズル付スクリューオン式外径ねじ切りバイト。

ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目～

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

内部給油ホルダシリーズ

ホース接続	ダイレクト接続
・多様な設備に接続可能・設備&仕様に対応した方向から接続可能	・ホース接続が不要・ホースへの切りくず巻き込みを解消・工具の交換が不要

SER-X-CHP-MC 高圧クーラントノズル付スクリューオン式外径ねじ切りバイト関連画像

インサート形状に対応したクーラント形状で安定加工を実現

各切削油量

SER-X-CHP-MC 高圧クーラントノズル付スクリューオン式外径ねじ切りバイト関連画像2

外形図

使用方法・使用事例

使用方法

配管方法について

20角以上のホルダは、ヘッド部底面に配管
16角以下のホルダ（自動盤および小型旋盤対応品）は、ホルダ背面、正面、後端面に配管が可能

一般外径用

SER-X-CHP-MC 高圧クーラントノズル付スクリューオン式外径ねじ切りバイト関連画像3

ホース（1）の機械側接続ねじサイズ：G1/8"-28 BSPP, ホース（2）の機械側接続ねじサイズ：5/16"-24UNF

自動盤用

SER-X-CHP-MC 高圧クーラントノズル付スクリューオン式外径ねじ切りバイト関連画像4

ホース（3）を選定する場合、ホースの機械側ねじ仕様が7/16"-20UNFの雌ねじとなります。したがって、機械側接続G1/8雌ねじに接続するコネクタ（5）とワッシャ（5）を同時にご購入下さい。ホース（4）の機械側接続ねじサイズはG1/8"-28BSPPの雄ねじです。

選定サポート情報

アダプタ対応角シャンク

SER-X-CHP-MC 高圧クーラントノズル付スクリューオン式外径ねじ切りバイト関連画像5

型番リスト

表示件数

型番

SER2020X16-CHP-MC

SER2525X16-CHP-MC

SER2525X22-CHP-MC

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

敷金

CADデータ有無

(2Ｄ/3Ｄ)

刃先高さ

(mm)

クランプねじ

スパナ

最小発注数量

20	20	107	A16-1DT	2D／3D	20	CSTB-3.5ST	T-15F、P-3.5	1個
25	25	122	A16-1DT	2D／3D	25	CSTB-3.5ST	T-15F、P-3.5	1個
25	25	122	GX22-1DT	2D	25	CSTB-4ST	T-15F、P-4	1個

通常単価(税別) (税込単価)	通常出荷日

33,456円 ( 36,802円 )	1日目
35,706円 ( 39,277円 )	1日目
37,725円 ( 41,498円 )	1日目

詳細情報

基本情報

基本情報

タンガロイ SER-X-CHP-MC 高圧クーラントノズル付スクリューオン式外径ねじ切りバイト。

ご注意

ホルダ本体には、チップは付属しておりません。

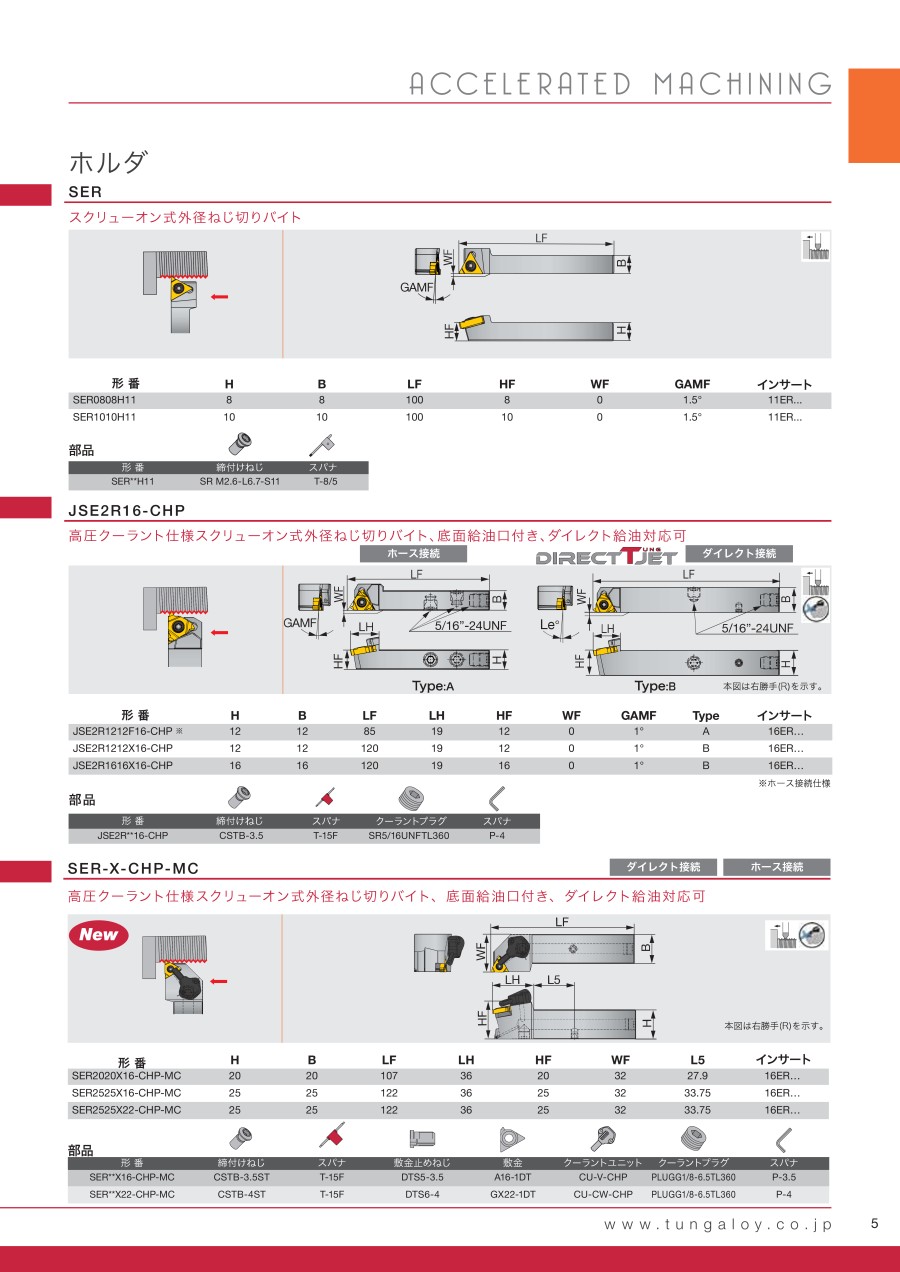

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
